9.13.6 Управление Master-Slave
Несколько AKD-сервоусилителей в качестве Slave-усилителей могут быть подключены к AKD Master.
Slave-усилители используют выходные сигналы датчика Master-усилителя как вход команд и
выполняют команды Master.

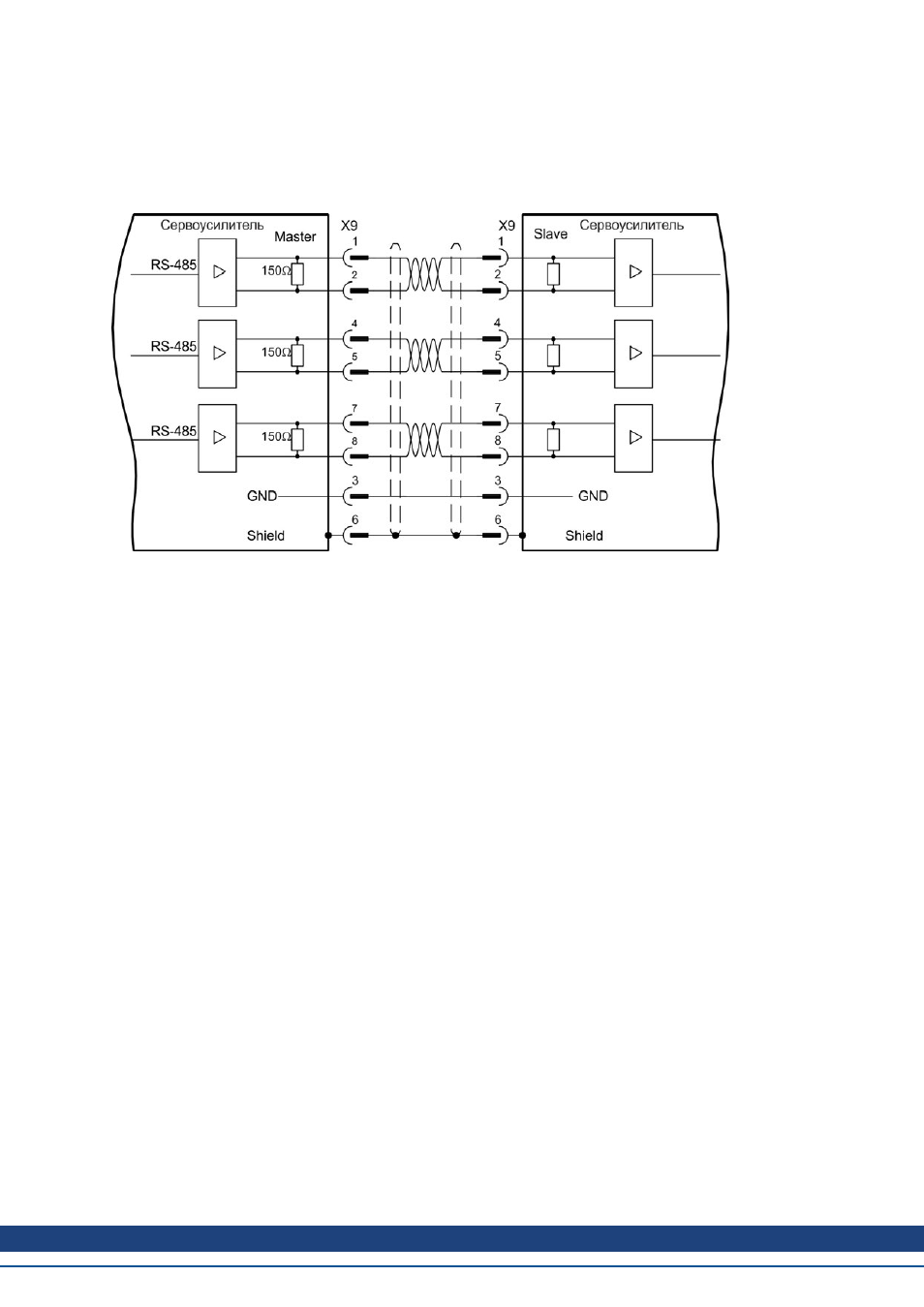

Схема соединений Master-Slave, пример для уровня сигнала 5 В (X9)
Руководство по эксплуатации для AKD | 9 Электрический монтаж
Kollmorgen™ | Ноябрь 2012
123
