Руководство по эксплуатации для AKD | 9 Электрический монтаж
9.14 Подключение входов/выходов
Все цифровые и аналоговые стандартные сигналы входа/выхода подключены к X7 и X8.
AKD-B, -P, -T

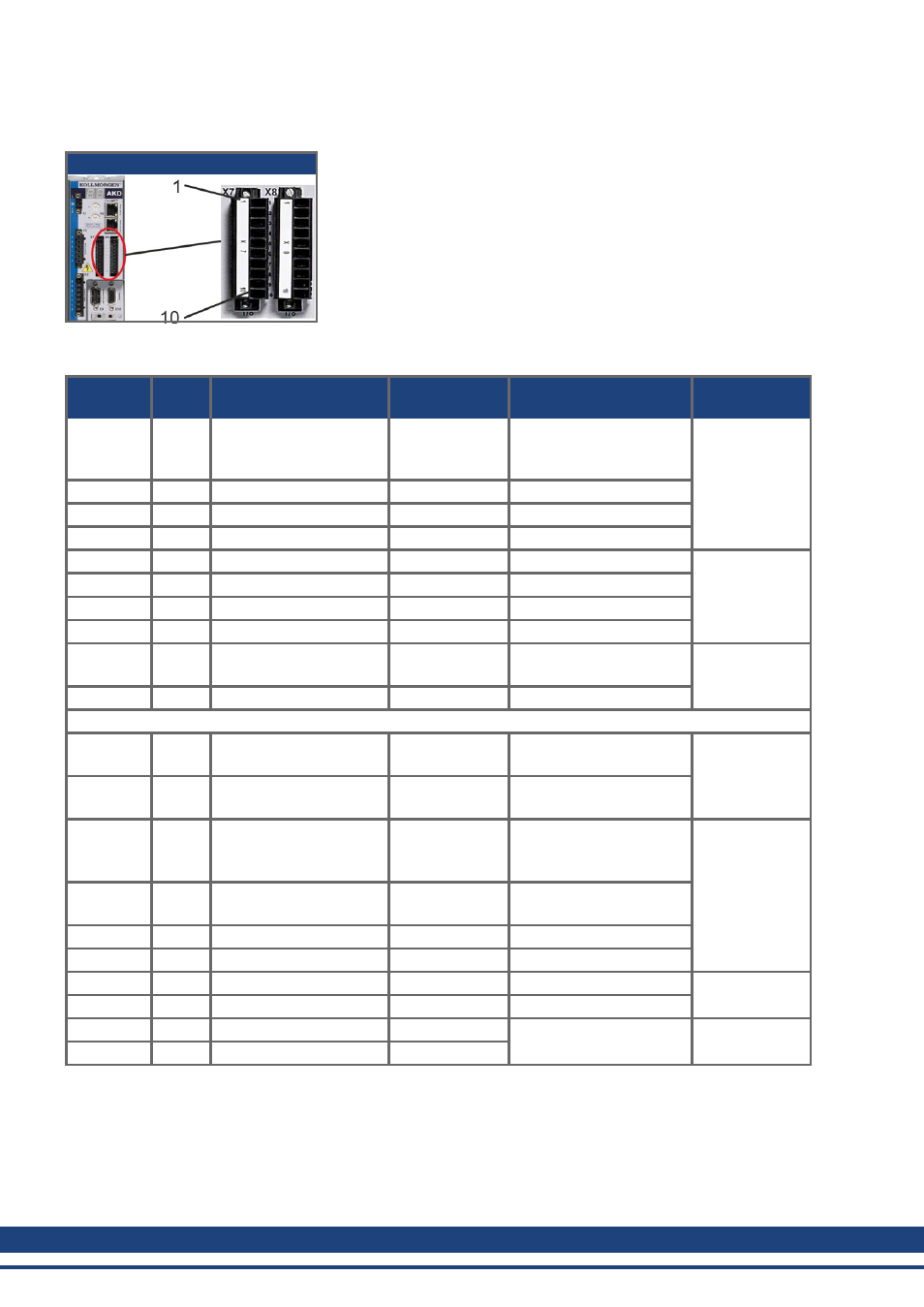

9.14.1 Разъем входов/выходов X7 и X8 (все исполнения AKD)
Штекеры Контакт
Сигнал
Сокращение
Функция
Схема
соединений
X7
1
Цифровой общий X7
DCOM7
Общий провод для
контактов,
2, 3, 4, 9, 10 штекера Х7
X7
2
Цифровой вход 7
DIGITAL-IN 7
Программируемый
X7
3
Цифровой вход 4
DIGITAL-IN 4
Программируемый
X7
4
Цифровой вход 3
DIGITAL-IN 3
Программируемый
X7
5
Цифровой выход 2-
DIGITAL-OUT2-
Программируемый
X7
6
Цифровой выход 2+
DIGITAL-OUT2+
Программируемый
X7
7
Цифровой выход 1-
DIGITAL-OUT1-
Программируемый
X7
8
Цифровой выход 1+
DIGITAL-OUT1+
Программируемый
X7
9
Цифровой вход 2
DIGITAL-IN 2
Программируемый,
высокая скорость
X7
10
Цифровой вход 1
DIGITAL-IN 1
Программируемый
X8
1
Выход реле ошибки
Выход реле
ошибки
Выход реле ошибки
X8
2
Выход реле ошибки
Выход реле
ошибки
Выход реле ошибки
X8
3
Цифровой общий X8
DCOM8
Общий провод для
контактов,
4, 5, 6 штекера Х8
X8
4
Цифровой вход 8
DIGITAL-IN 8
Разрешение выходного
каскада, пост. функция
X8
5
Цифровой вход 6
DIGITAL-IN 6
Программируемый
X8
6
Цифровой вход 5
DIGITAL-IN 5
Программируемый
X8
7
Аналоговое заземление
AGND
Аналоговая земля
X8
8
Аналоговый выход +
Analog-Out
Напряжение тахометра
X8
9
Аналоговый вход -
Analog-In-
Уставка скорости
X8
10
Аналоговый вход +
Analog-In+
Цифровые общие входы для X7 и X8 не соединены друг с другом.
Общий провод DCOMx должен подключаться к выходу 0 В питания входов/выходов, если к цифровым
входам применяется подключение типа "Source".
Общий провод DCOMx должен подключаться к выходу 24 В питания входов/выходов, если к цифровым
входам применяется подключение типа "Sink".
