9.14.10 Цифровые входы (X35/X36) AKD-M
Дополнительно к 8 цифровым входам на X7/X8 (=> стр.124) исполнение AKD PDMM имеет 6 цифровых
входов на X35 и X36. Они могут быть использованы для запуска предварительно запрограмированных
функций, сохраненных в сервоусилителе. Список этих предварительно запрограммированных функций
содержится в KAS IDE.
Если входу присвоена функция, она должна быть сохранена в усилителе. При заводской установке
параметров все входы отключены. Дополнительная информация содержится в ПО настройки.
В зависимости от выбранной функции входы активны по уровню HIGH
или LOW.
Технические характеристики
Выберите нужную функцию в KAS IDE.
l
Изолированным общим опорным сигналом является DCOM35 или DCOM36
l
Возможно подключение типа Sink или Source (управление высоким/низким уровнем)
l
High: 3,5-30 В/2 до 15 мА, Low: от -2 до +2 В/<15 мА
l
Период обновления: программно 250 мкс
Входы могут использоваться сподключением к +24 В (тип "Source") или к GND (тип "Sink"). См.
следующие схемы.

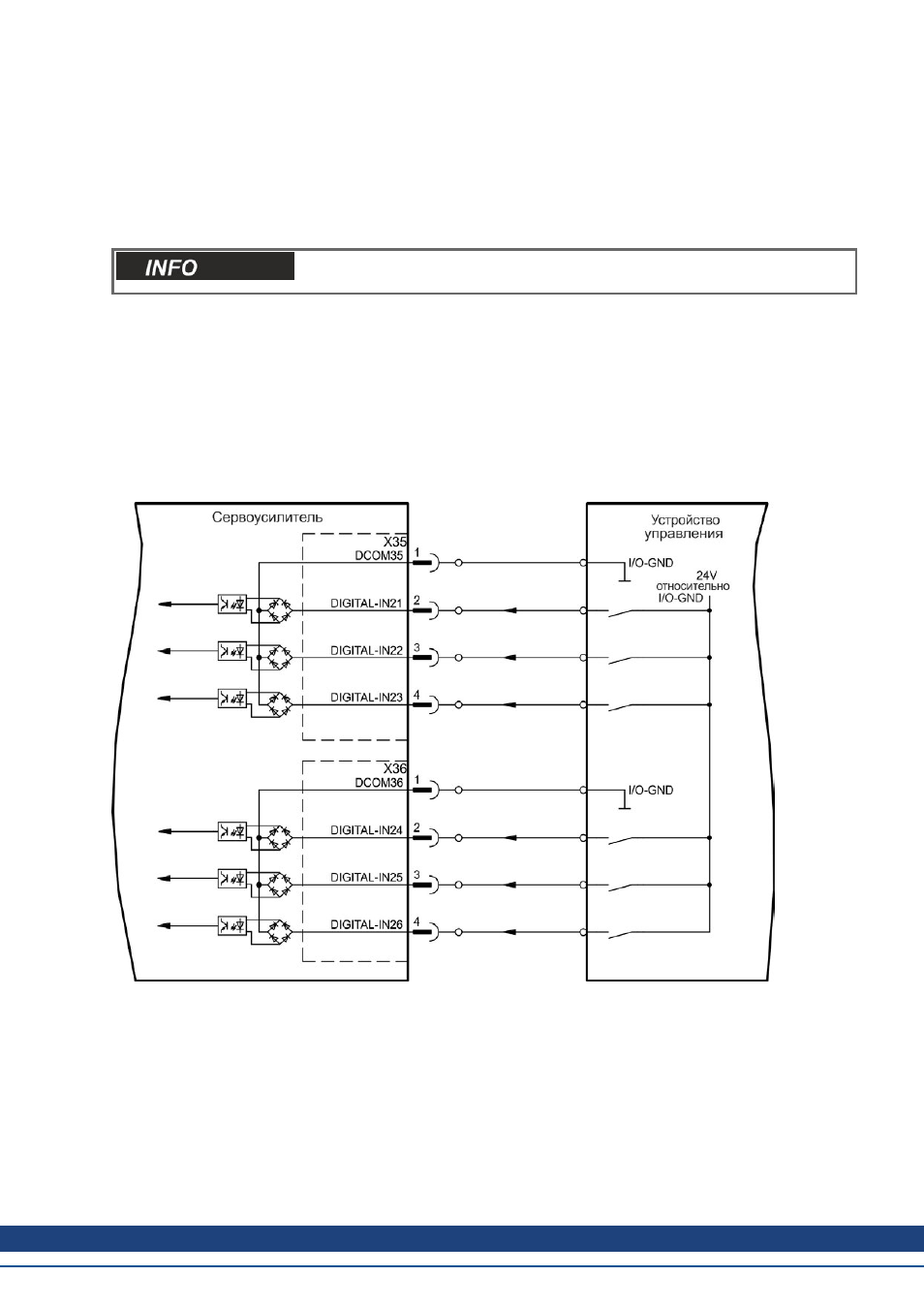

Схема соединений (тип подключения "Source", пример)
