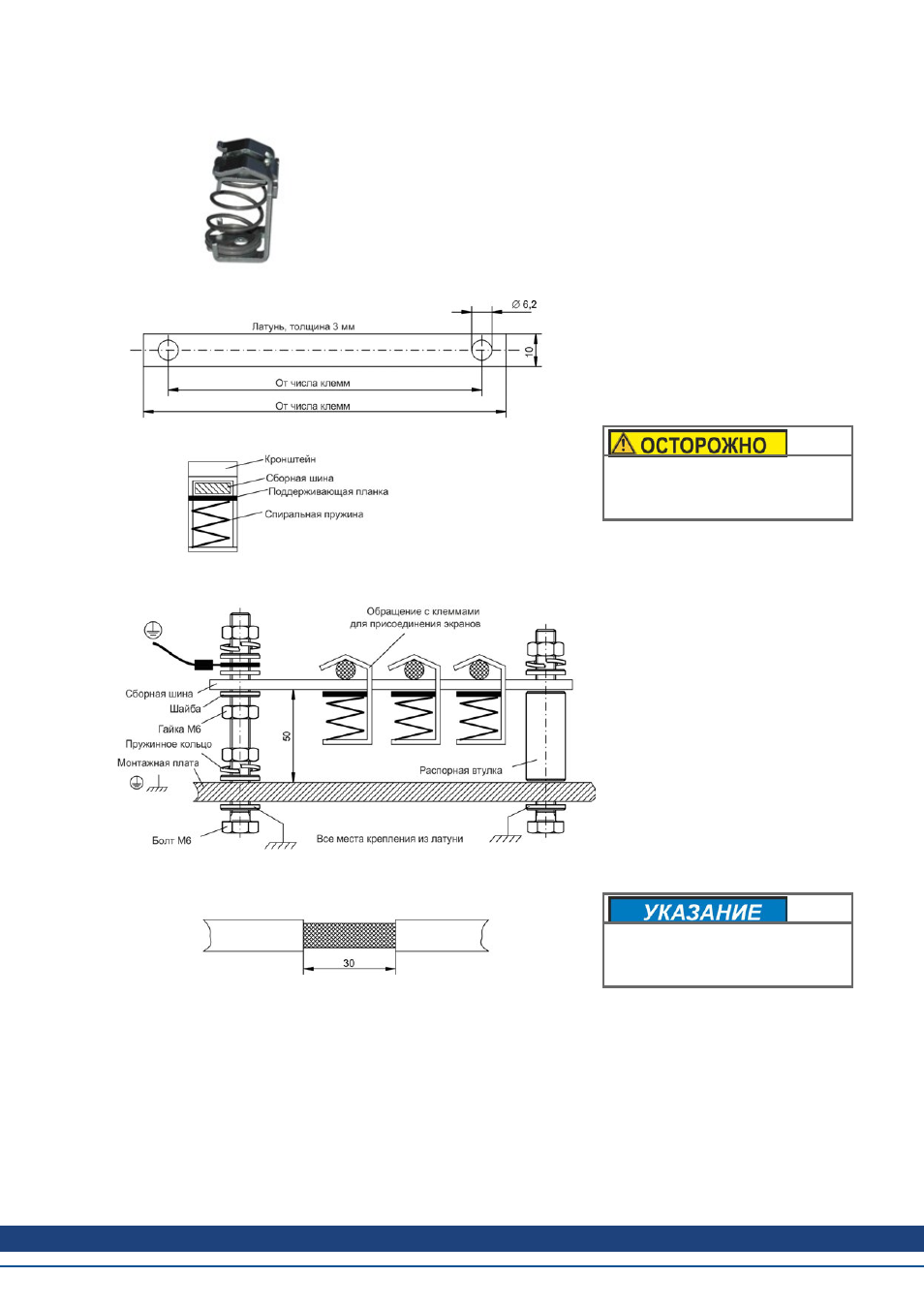

9.7.2.2 Экранная шина
Экраны сетевого кабеля (вход, моторный кабель, внешний
тормозной резистор) через экранные клеммы можно проводить
к дополнительной сборной шине.
Kollmorgen™ рекомендует использовать экранные клеммы
KLBÜ фирмы Weidmüller.
Ниже описывается возможный вариант организации сборной
шины для упомянутых выше экранных клемм.
1. Отрежьте сборную шину нужной
длины от латунной шины (сечение
10 x 3 мм) и просверлите
указанные отверстия. Все
необходимые экранные клеммы
должны входить между
отверстиями.
Опасность травмирования
упругой винтовой пружиной.
Используйте клещи.
2. Сдавите пружину и кронштейн
вместе и вдвиньте сборную шину в
отверстие кронштейна.
3. Смонтируйте сборную шину с
установленными экранными
клеммами на монтажной плате.
Для сохранения расстояния 50 мм
используйте или металлические
распорные втулки, или болты с
гайками. Заземлите сборную шину
медным проводником с сечением
не менее 2,5 мм².
4. Снимите внешнюю оболочку
кабеля на длину ок. 30 мм и не
повредите при этом
экранирующую оплетку. Надавите
вверх экранную клемму и вставьте
кабель.
Обеспечьте хороший контакт
между экранной клеммой и
экранирующей оплеткой.
