9.14.7 Цифровые выходы (X7/X8)
9.14.7.1 Цифровые выходы 1 и 2
Сервоусилитель имеет 2 цифровых выхода (X7/5-X7/8, => стр.124). Выберите нужную функцию в
программе установки WorkBench. Возможен вывод сигналов предварительно запрограммированных
функций, сохраненных в усилителе. Список предварительно запрограммированных функций имеется в
программе установки. Если выходу должна быть назначена предварительно запрограммированная
функция, необходимо сохранить параметры в сервоусилителе.
Технические характеристики
l
Электропитание 24 В входов/выходов на клеммах X7/8 и X7/6, 20-30 В пост. тока
l
Все цифровые выходы являются изолированными, DIGITAL OUT 1/2: Клеммы X7/7-8 & X7/5-6), макс.
100 мА
l
Возможно подключение для активного low- или high-уровня (см. следующие примеры)
l
Период обновления: 250 мкс

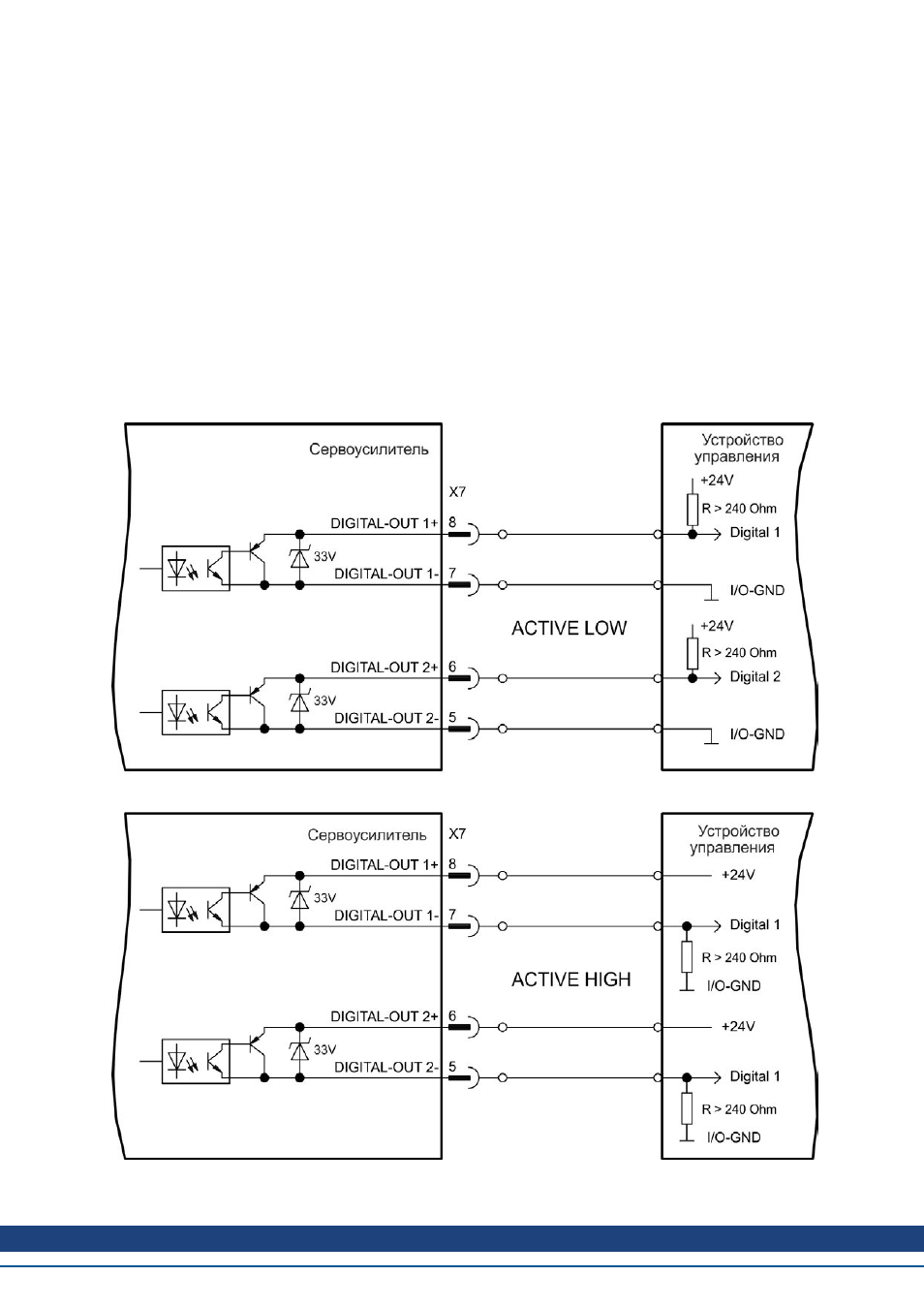

Схема соединений
