39
2

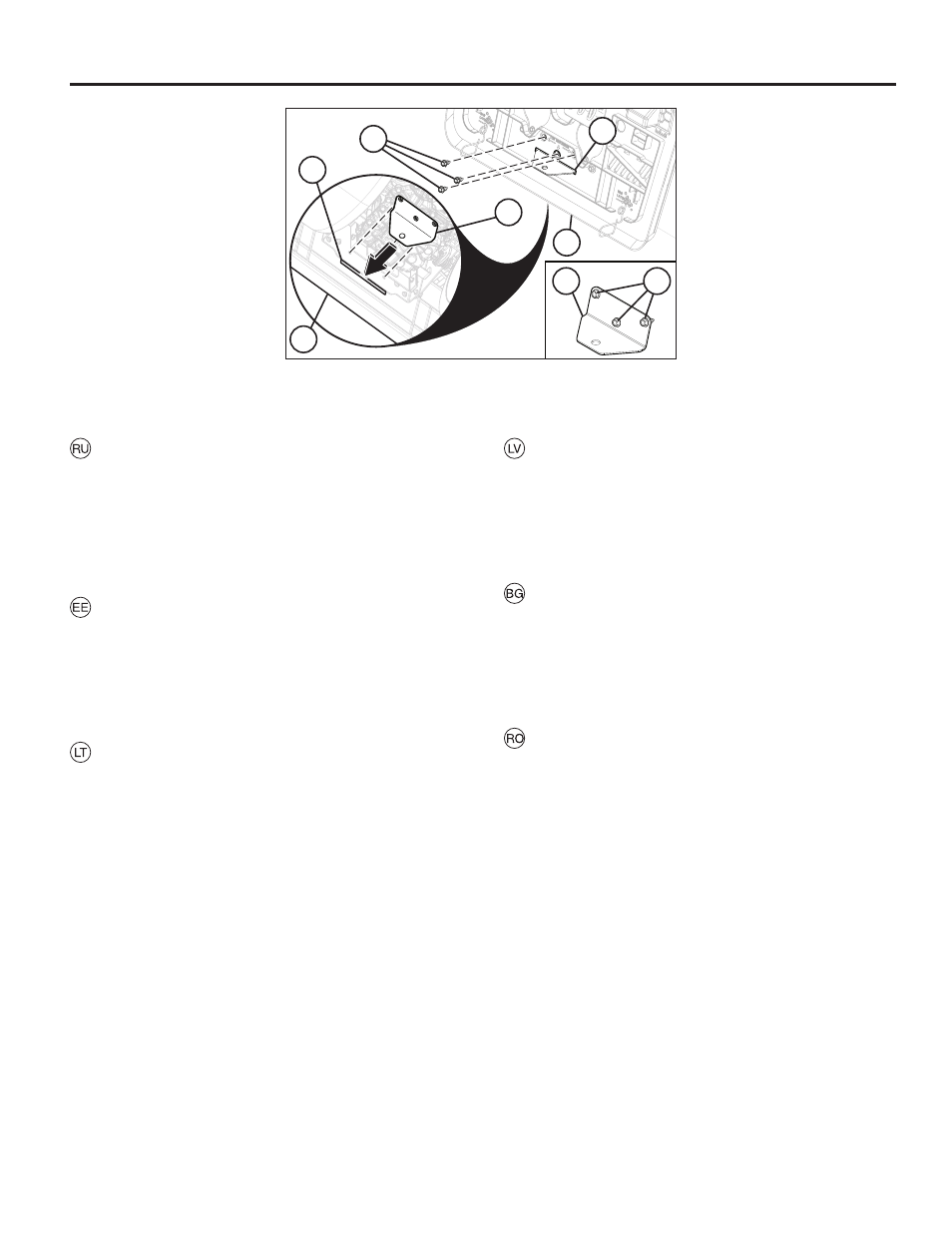

УСТАНОВКА ТЯГОВО-СЦЕПНОГО УСТРОЙСТВА
• Снимите винты (1) с тягово-сцепного устройства (2).
Отложите их: они понадобятся в дальнейшем.
• Проденьте тягово-сцепное устройство (2) через паз (3)
в заднем щитке (4), как показано на рисунке.
• Совместите отверстия тягово-сцепного устройства (2)
с отверстиями в заднем щитке (4). Вставьте обратно
винты (1) через задний щиток, как показано на рисунке.
Тщательно затяните.
HAAGISKLAMBRI PAIGALDAMINE
• Eemaldage haagisklambri (2) küljest kruvid (1). Jätke
tuleviku tarbeks alles.
• Asetage haagisklamber (2) läbi tagaplaadil (4) oleva pilu
(3) nagu joonisel näidatud.
• Joondage haagisklambri (2) augud tagaplaadi (4)
aukudega. Pange kruvid (1) tagasi läbi tagaplaadi nagu
joonisel näidatud. Keerake korralikult kinni.
VILKIMO KABLIO TVIRTINIMAS
• Išsukite varžtus (1) iš vilkimo kablio (2). Pasidėkite varžtus,
jų reikės vėliau.
• Kaip parodyta, perkiškite vilkimo kablį (2) per angą (3)
galinėje plokštėje (4).
• Sulygiuokite vilkimo kablio (2) ir galinės plokštės (4) skyles.
Kaip parodyta, įsukite varžtus (1) per galinę plokštę. Tvirtai
prisukite.
1
1 2
2
3
4
4
3
VILKŠANAS MEZGLA UZSTĀDĪŠANA
• Izskrūvējiet skrūves (1) no vilkšanas mezgla (2). Nolieciet
tās turpmākai lietošanai.
• Izbīdiet vilkšanas mezglu (2) cauri balstplāksnes (4) atverei
(3), kā parādīts attēlā.
• Savietojiet vilkšanas mezgla (2) atveres ar balstplāksnes (4)
atverēm. Ievietojiet atpakaļ skrūves (1) cauri balstplāksnei,
kā parādīts attēlā. Cieši pievelciet.
МОНТИРАНЕ НА ТЕГЛИЧА
• Свалете винтовете (1) от теглича (2). Запазете ги, за
да ги използвате по-късно.
• Плъзнете теглича (2) през отвора (3) в задната пластина
(4), както е показано.
• Подравнете отворите в теглича (2) с отворите в задната
пластина (4). Поставете отново винтовете (1) през
задната пластина, както е показано. Затегнете здраво.
PENTRU A MONTA CUPLAJUL DE REMORCARE
• Scoateţi şuruburile (1) din cuplajul de remorcare (2).
Păstraţi-le pentru a le folosi ulterior.
• Introduceţi cuplajul de remorcare (2) prin fanta (3) în placa
posterioară (4), aşa cum se arată.
• Aliniaţi orifi ciile din cuplajul de remorcare (2) cu orifi ciile din
placa posterioară (4). Montaţi din nou şuruburile (1) prin
placa posterioară, aşa cum se arată. Strângeţi foarte bine.
