23
• Поместите блок травосборника обратно на опоры (5).
• При необходимости повторите регулировку.
• Снимите блок травосборника.
• Гайки (3) НЕ снимайте, ТОЛЬКО ослабьте.
ПРИМЕЧАНИЕ: отметки высоты травосборника (4) служат
для определения, насколько нужно передвинуть опоры
травосборника (5).
• Поднимите или опустите опоры травосборника (5) до
необходимого положения и снова затяните гайки (3).
B B
• Когда он окажется в правильном положении, затяните
регулировочные болты (2) с обеих сторон до 100 дюйм/
фунт (11,2 Н•м). Не затягивайте слишком сильно.
• При необходимости повторите регулировку.
ВЕРТИКАЛЬНАЯ РЕГУЛИРОВКА
При необходимости можно отрегулировать вертикальное
положение блока травосборника для правильного
выравнивания (B) между крылом и верхом блока травосборника.

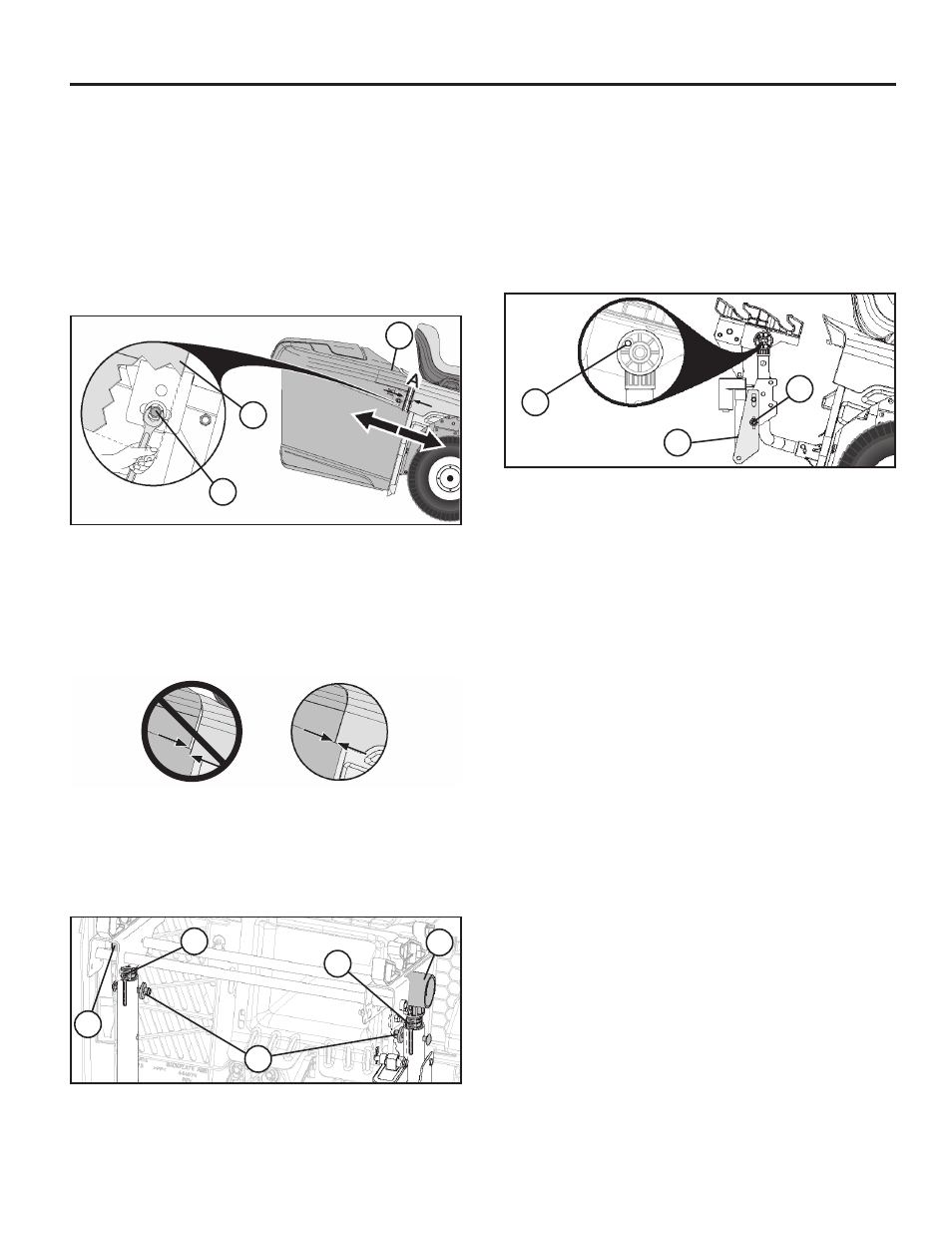

РЕГУЛИРОВКА ТРАВОСБОРНИКА
ГОРИЗОНТАЛЬНАЯ РЕГУЛИРОВКА
При поставке трактора с завода блок сборника установлен
в фиксированном положении. При необходимости данное
положение можно регулировать для поддержки постоянного
зазора (А) между крылом и верхом блока травосборника.
Оптимальный зазор составляет около 0,25” (6 мм).
• Вставьте ключ 1/2” (13 мм) под верхнюю часть блока
травосборника (1). НЕ снимайте, а только ослабьте
регулировочный болт (2). Повторите то же самое на
противоположной стороне.
• Задвиньте блок травосборника в правильное положение.
РЕГУЛИРОВКА ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ БЛОКА
ТРАВОСБОРНИКА
Выполнив регулировку травосборника, может понадобиться
отрегулировать электрическую систему блока травосборника.
• Снимите блок травосборника.
• Ослабьте болт (1) со всех сторон нижней скобы с
отверстиями для болтов (2).
• Переместите скобу насколько необходимо вверх или
вниз, до полного выравнивания центровочных отверстий
(3), затяните болты (1).
• Установите обратно блок травосборника.
• С помощью переключателя полностью откройте блок
травосборника (см. главу “Использование электрической
системы опорожнения травосборника” в разделе 5
данного руководства).
• Опустите блок травосборника и убедитесь, что блок
травосборника надежно закрывается пружинными
защелками (см. главу “Регулировка пружинной защелки
травосборника” в данном разделе руководства).
ПРИМЕЧАНИЕ: Если пружинная защелка сборника непл-
отно фиксирует блок травосборника, может потребоваться
дополнительная регулировка. Повторите процедуру регули-
ровки, пока блок травосборника не будет правильно зак-
реплен пружинной защелкой сборника.
2
3
1
3
4
4
5
5
2
1
1
2
