Инструкция по эксплуатации Husqvarna CTH224T
Страница 31
31

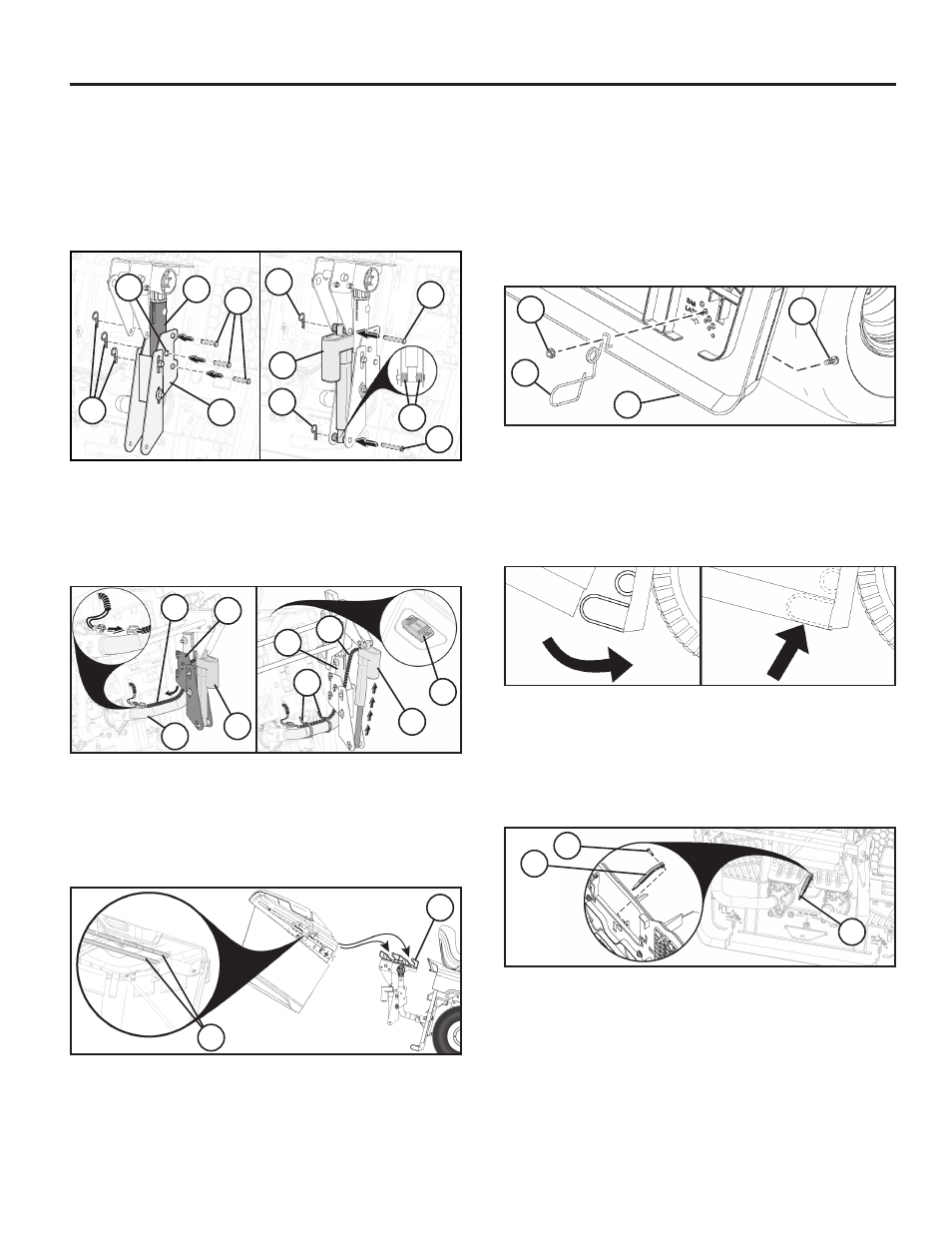

• No zāles pļaujmašīnas aizmugures uzbīdiet apakšējo
skavas mezglu (12) maisa balsta caurules (10) labajā pusē.
Savietojiet augšējā kronšteina centrālo atveri (13) ar maisa
balsta caurules atveri (10) un nostipriniet apakšējo mezglu
(12), izmantojot locīklskrūves (14) un skavas (15).
• Uzstādiet spēka pievadu (16), kā parādīts attēlā. Lietojiet
starplikas (17), lai iecentrētu spēka pievadu (16) starp augšējo
un apakšējo kronšteinu, un nostipriniet ar locīklskrūvēm (18)
un skavām (19).
• Ievelciet troses (20) starp apakšējo skavas mezglu (12) un
gar maisa balsta cauruli (10), un pievienojiet troses (20).
• Izmantojot
slēdzi (21) uz labās puses spārna, pilnībā izbīdiet
spēka pievadu (16). Nostipriniet troses lieko garumu pie
maisa balsta caurules (10) ar žņaugiem (22). Izbīdiet spēka
pievadu (16) un pārbaudiet to, lai pārliecinātos, ka troses
(20) nav vaļīgas vai sametušās.
• Uzstādiet maisa sistēmu.
PIEZĪME. Abas šķērscaurules (23), kas atrodas uz maisa bal-
sta metinātās daļas, jānovieto uz augšējiem balsta mezgliem
(24). Nedaudz izbīdīts spēka pievads atvieglo uzstādīšanu.
Kad uzstādīšana pabeigta, noregulējiet maisa sistēmu pēc
vajadzības. (Skatiet šīs rokasgrāmatas sadaļas „Maisa
regulēšana” informāciju.)
23
24
21
16
16
22
10
20
12
10
20
2
1
3
4
14
15
10
13
12
18
17
16
18
19
19
MAISA ATSPERES FIKSATORA UZSTĀDĪŠANA
Maisa atsperes fi ksatori atrodas uz aizmugurējās plāksnes (1)
— pa vienam katrā apakšējā stūrī.
Pirms uzstādīšanas izslēdziet zāles pļāvēja motoru un nospiediet
stāvbremzi.
• Uzstādiet katru maisa atsperes fi ksatoru ar cilpas galu (2) uz
leju un vērstu pret maisa sistēmu.
• Izbīdiet regulēšanas skrūvi (3) cauri balstplāksnei. Noviet-
ojiet maisa atsperes fi ksatora izliekto galu uz stiprinājuma
skrūves (3) un cieši pievelciet ar uzgriezni (4), kā parādīts
attēlā. Cieši pievelciet.
MAISA ATSPERES FIKSATORA REGULĒŠANA
Ja tiek regulēts maisa sistēmas augstums, iespējams, būs jāregulē
arī maisa atsperes fi ksators. Lai veiktu regulēšanu, noskrūvējiet
uzgriezni (4) un pārvietojiet maisa atsperes fi ksatoru uz atbilstošu
balstplāksnes (1) atveri, gādājot, lai maisa sistēma tiktu droši
noslēgta. Atkal cieši pievelciet uzgriezni.
PIEZĪME. Maisa sistēmas apakšpusei jāsakaras ar cilpas galu
tā, lai tā pēc aizvēršanas tiktu cieši nofi ksēta.
MAISA SVIRAS/AIZVARA PIELĀGOŠANA
Bīdiet maisa sistēmas pilno paplašinājumu līdz vajadzīgajam
stāvoklim (3).
• Ja
jāpļauj smaga/mitra zāle, iebīdiet paplašinājumu līdz galam.
• Ja
jāpļauj viegla/sausa zāle, izbīdiet paplašinājumu līdz galam.
MAISA PILNĀS SVIRAS/IETAISES UZSTĀDĪŠANA
Pirms uzstādīšanas vai regulēšanas izslēdziet zāles pļāvēja
motoru un pievelciet stāvbremzi.
• Noņemiet centrālo izvades sistēmu (skatiet „Centrālās iz-
vades sistēmas noņemšana” šīs rokasgrāmatas 6. sadaļā).
• Izskrūvējiet skrūvi (1). Ievietojiet atverē sviru (2) un uzstādiet
atpakaļ skrūvi (1). Ja nepieciešams, pielāgojiet.
2
1
2
3
