NEW ELITE F 24 E
35

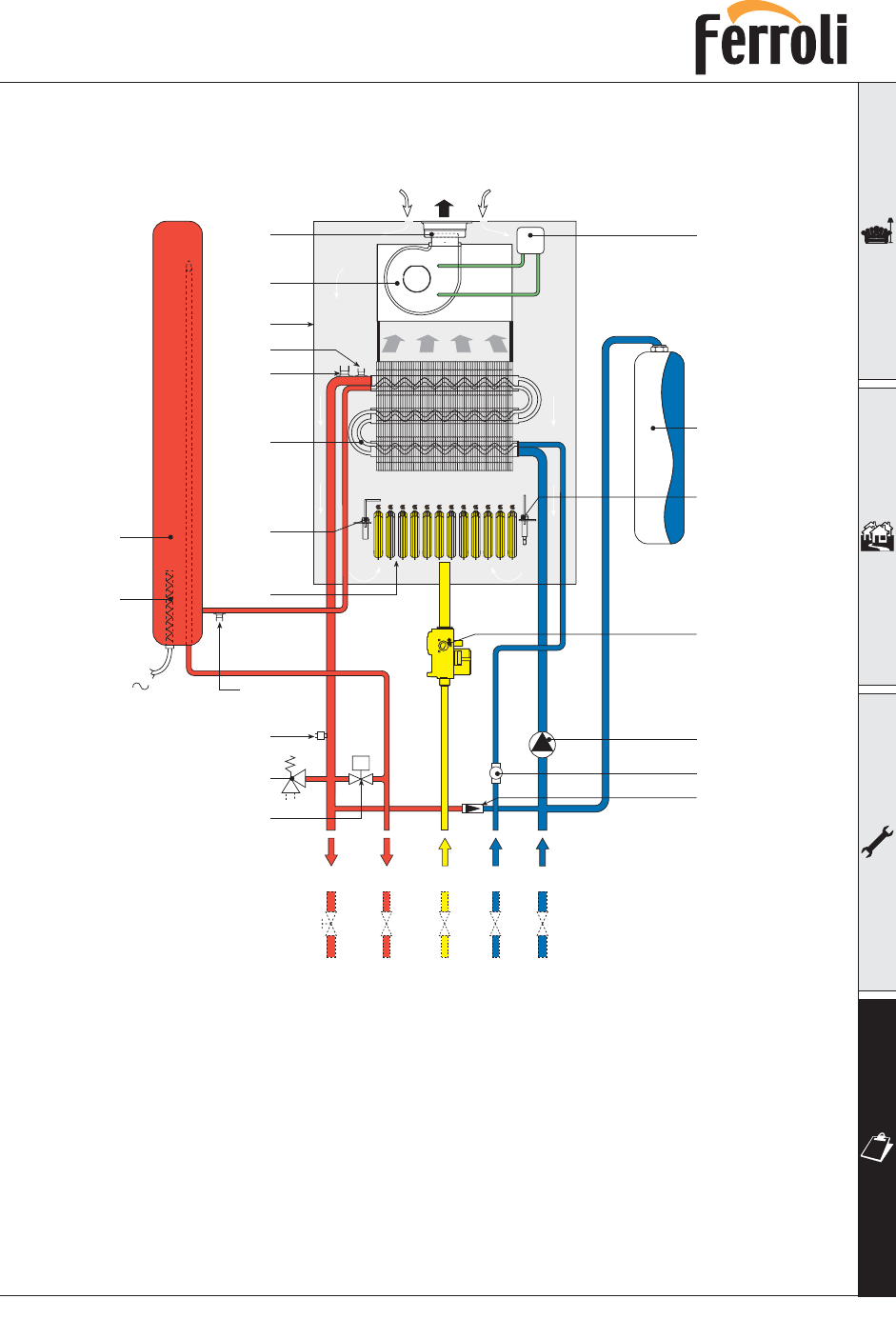

4.3 Гидравлическая схема
Рис. 21
11
10
-
+
7
8
9
230 В
50 Гц
Условные обозначения
5 Герметичная камера сгорания
7 Подача газа
8 Подача горячей воды в контур ГВС
9 Вход холодной воды для контура ГВС
10 Подача горячей воды в контур
системы отопления
11 Возврат воды из контура
системы отопления
14 Предохранительный клапан
16 Вентилятор
20 Блок горелок
27 Теплообменник
29 Патрубок для отвода продуктов
сгорания
32 Циркуляционный насос
системы отопления
34 Датчик температуры воды в контуре
системы отопления
42 Датчик температуры воды в контуре
горячего водоснабжения
43 Реле давления воздуха
44 Газовый клапан
49 Предохранительный термостат
56 Расширительный сосуд
81 Электрод розжига
82 Электрод контроля пламени
136 Расходомер
187 Диафрагма дымохода для отвода
продуктов сгорания
238 Микронакопительная емкость
контура горячего водоснабжения
239 Электрический нагреватель
240 Автоматический клапан подпитки
системы отопления
241 Автоматический байпас
246 Датчик давления воды системы отопления
43
56
81
44
32
49
20
82
27
5
29-187
16
240
14
114
136
42
241
239
238
34
