NEW ELITE F 24 E
13

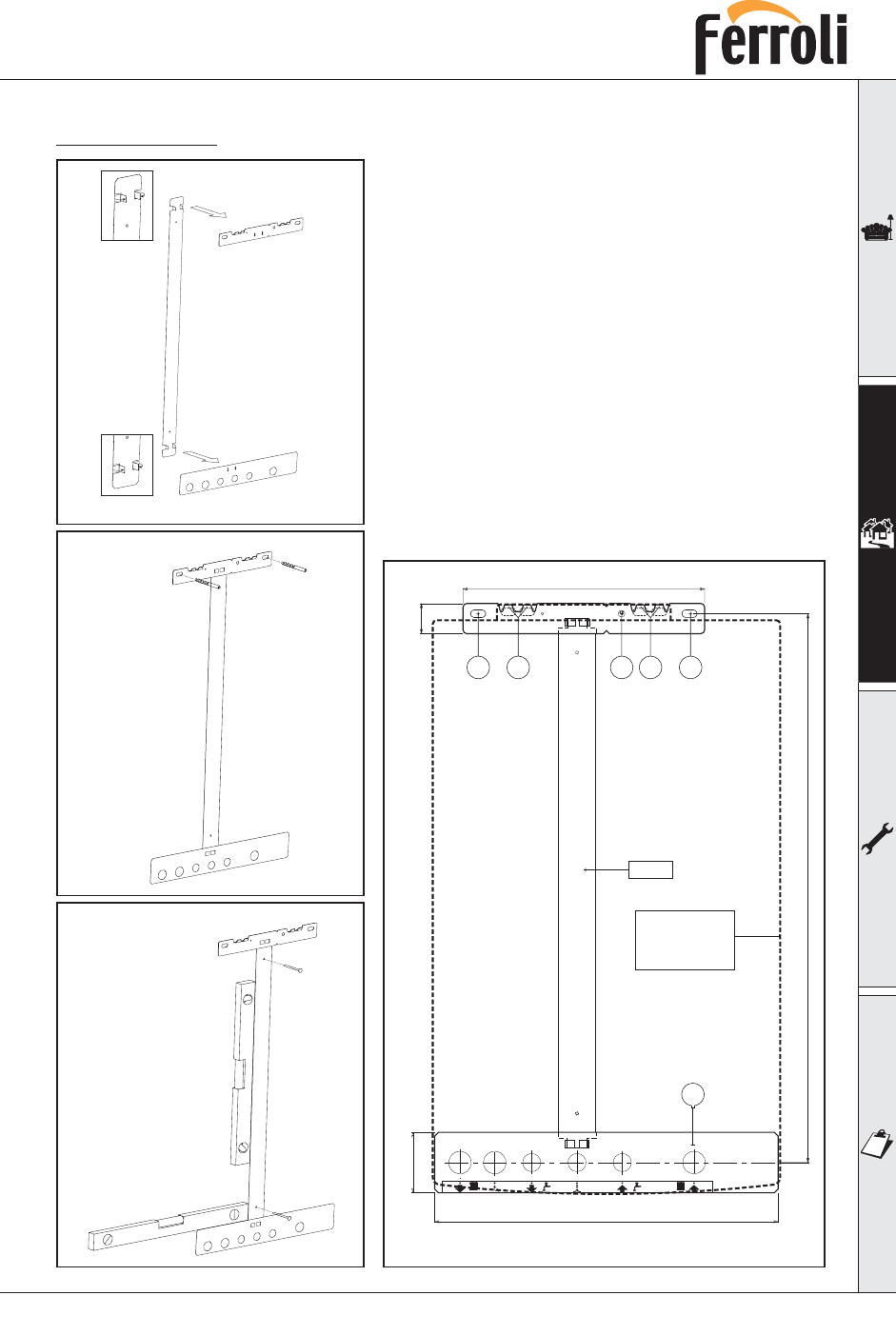

Крепление на стене
В комплект поставки котла входит планка крепежа к
стене "1" с набором дюбелей и винтов, а также разборная
металлическая рама (рис. 5а - детали 2 и 3), позволяющая
наметить в стене места крепежных отверстий и места
подвода к котлу воды и газа.
Подсоединить раму к планке крепежа и приложить ее
к стене. С помощью уровня с пузырьком воздуха убе-
диться, что нижняя планка "С" находится в горизонталь-
ном положении. Временно закрепить раму на стене с
помощью двух винтов или двух гвоздей, вставляемых в
отверстия "4". Отметить места крепления "А", в которые
затем будут вставлены нарезные дюбеля для фиксации
винтами планки крепежа. Через отверстия в нижней
планке "С" отметить места подвода к котлу труб воды
и газа и панели крепления кранов.
После фиксации на стене планки крепежа повесить котел
на крюки "В".
2
3
Рис. 5a
Рис. 5c
Рис. 5b
Рис. 6
80
320
78
7
40
455
C
Рама
Граница
прилегания
котла
A A B B D
