NEW ELITE F 24 E
15

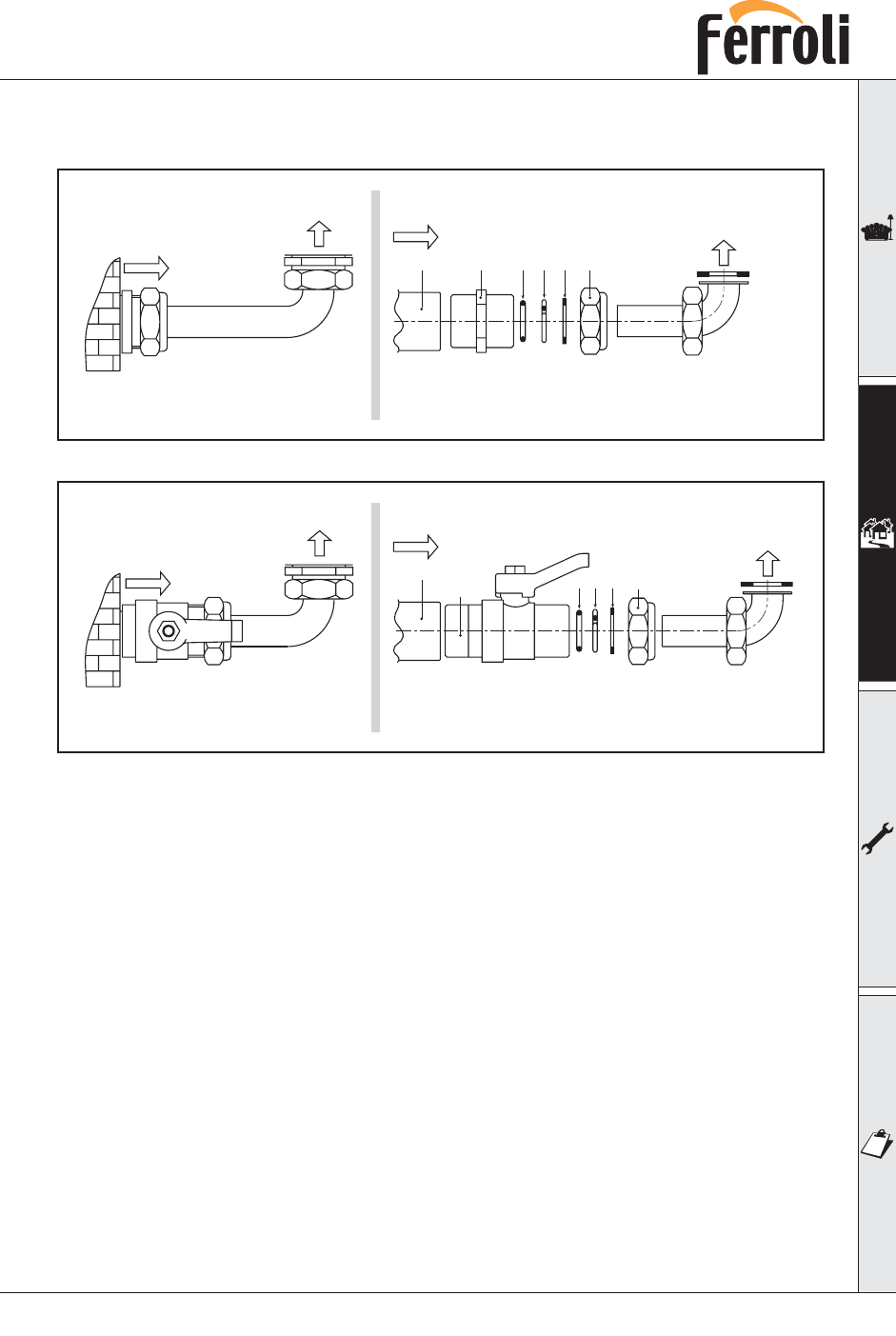

Серийно поставляется набор для подсоединения труб (рис. 8а и 8б).
От котла
Из системы
Из системы
От котла
A
F
C D E
Из системы
К котлу
К котлу
F
E
D
B
C
A
Из системы
Соединение кранами
Соединение патрубками
A Маточная муфта
B Патрубок из латуни 58
C Прокладка
D Стопорное кольцо из латуни 58
E Медная шайба
F Штуцер из латуни 58
G
Рис. 8a
Рис. 8b
A Маточная муфта
G Шаровый кран
C Прокладка
D Стопорное кольцо из латуни 58
E Медная шайба
F Штуцер из латуни 58
