NEW ELITE F 24 Е
26

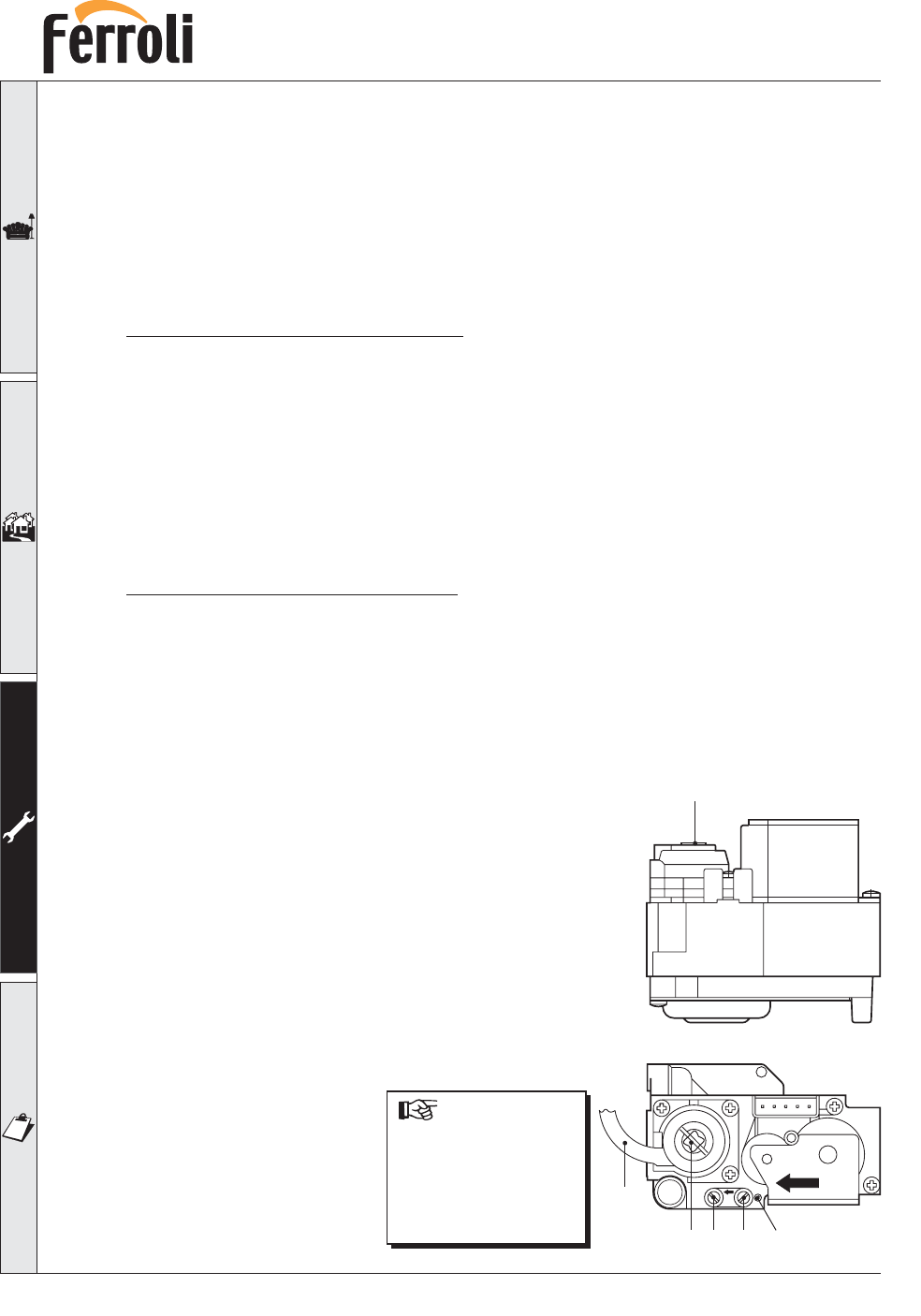

IN OUT
C
F
E B A D
Условные обозначения
A Точка для измерения давления на выходе
B Точка для измерения давления на входе
C Защитный винт
D Винт регулировки минимального давления
E Винт регулировки максимального давления
F Трубка компенсации давления
3. ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ
3.1 Регулирование
Регулирование и смена газообразного топлива должны проводится только подготовленным,
квалифицированным персоналом.
FERROLI S.p.A. не несет никакой ответственности за нанесение ущерба установкой в случае
произведения изменений в установке не специалистом.
Смена типа газа
Установка может работать на природном или сжиженном газе, и поставляется, настроенной на один
из видов топлива, эти данные указываются на упаковке и на табличке изготовителя на самом агрегате.
Если возникает необходимость перевода котла на другой тип газа, необходимо приобрести соответ-
ствующий набор оборудования для перенастройки, действуя следующим образом:
1. Замените сопла на горелке и запальнике, соплами, указанными в технических характеристиках
(глава 4), в соответствии с типом используемого газа.
2. С помощью контрольного табло или дистанционного управления изменить значение параметра 1
в меню параметров котла (0 - метан, 1- сжиженный газ).
3. Отрегулируйте давление газа на горелке для минимальной и максимальной мощности, как
описано в соответствующем параграфе.
4. Наклейте специальный значок на котел, для обозначения типа используемого газа.
Регулирование давления на горелке
В настоящем агрегате, работающем на принципе модуляции пламени, используются две постоян-
ные величины давления: минимальная и максимальная, которые должны соответствовать значени-
ям, приведенным в таблице технических данных для используемого типа газа.
- Подключите надлежащий манометр к контрольной точке измерения давления "В", расположенной
после газового клапана.
- Отсоедините трубку компенсации давления "F". Снимите защитный винт "C".
- Нажмите клавиши RESET и "-" одновременно (работа
в режиме TEST с минимальной мощностью).
- Поверните ручку регулировки температуры в системе
отопления на минимальное значение.
- Отрегулируйте значение минимального давления с
помощью регулировочного винта "D", поворачивая его
по часовой стрелке для уменьшения и против часовой
стрелки для увеличения.
- Нажмите клавиши RESET и "+" одновременно (работа в
режиме TEST с максимальной мощностью).
- Повернуть ручку регулировки температуры в системе
отопления на максимальное значение.
- Отрегулируйте значение максимальное давление с
помощью регулировочного винта "Е", поворачивая его
по часовой стрелке для увеличения и против часовой
стрелки для уменьшения.
- Подсоедините трубку компенсации давления "F".
- Установите защитный винт "С".
После определения
значения давления
Рис. 16
ОБСЛУЖИВАНИЕ
или его регулировки
обязательно запломби-
руйте регулировочный
винт краской или специ-
ально предусмотренной
для этой цели печатью.
