NEW ELITE F 24 E
19

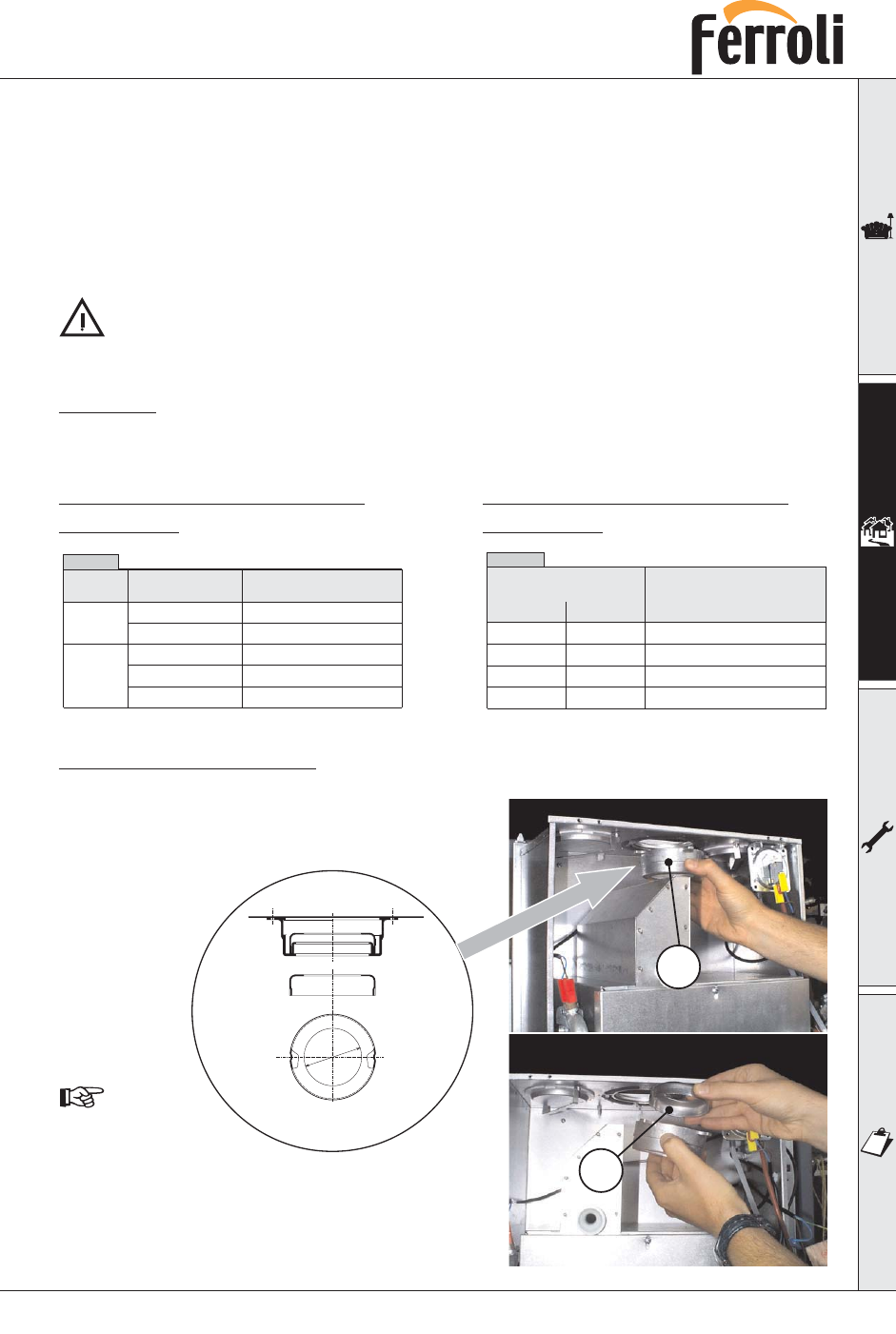

Замена диафрагмы
При необходимости установить или заменить
диафрагму нужно демонтировать узел вентилятора,
снять соединительный патрубок, идущий на
дымоход 1 (как показано на рис. 11а) и установить
нужную диафрагму 2 (как
показано на рис. 11б).
Тип
Коакси-
альный
60/100
Длина до:
1 колено+1 метр
1 колено+3 метра
1 колено+3 метра
1 колено+4 метра
1 колено+5 метров
Используемая диафрагма
50 мм
Без диафрагмы
45 мм
50 мм
Без диафрагмы
Таблица 5а
Длина трубы в метрах,
выраженная в "эквив. м
воздуха" Используемая диафрагма
45 мм
47 мм
50 мм
Без диафрагмы
Mин.
0 м
13 м
23 м
38 м
Mакс.
13 м
23 м
38 м
48 м
Таблица 5б
Выбор диафрагмы при использовании
коаксиальных труб Выбор диафрагмы при использо-
вании отдельных труб
2.6 Подключение к дымоходу
Настоящий агрегат относится к типу "F" и имеет герметичную камеру сгорания и систему принуди-
тельной тяги. Патрубки для входа воздуха и удаления продуктов сгорания должны быть подключе-
ны к одной из приточно-вытяжных систем, указанных ниже. Прежде чем приступить к установке
котла, необходимо проверить, чтобы длина дымоходов не превышала допустимые размеры, руково-
дствуясь нижеприведенными таблицами и методами расчета. При установке должны быть соблюде-
ны действующие местные нормы и правила.
Установка настоящего агрегата типа "С" должна осуществляться с использованием всасываю-
щих и газоотводящих воздуховодов, поставляемых фирмой FERROLI S.p.A. в соответствии с
нормами UNI-CIG 7129/92. Не использование вышеуказанных элементов вызывает автомати-
ческое аннулирование гарантии и любой ответственности фирмы FERROLI S.p.A.
Диафрагмы
Для обеспечения правильной работы котла необходимо использовать поставляемые в комплекте с
аппаратом диафрагмы, соблюдая приведенные в нижеследующих таблицах указания.
1
2
На постав-
ляемых котлах
установлена
штатная диафрагма диаметром 45. Перед
установкой дымохода для удаления продуктов
сгорания необходимо проверять наличие
надлежащей диафрагмы (если требуется ее
применение), а также правильность ее установки.
Рис. 11
Рис. 12a
Рис. 12б
P.S.:
Диаметр
отверстия
отмаркирован
Коакси-
альный
80/125
