NEW ELITE F 24 E
34

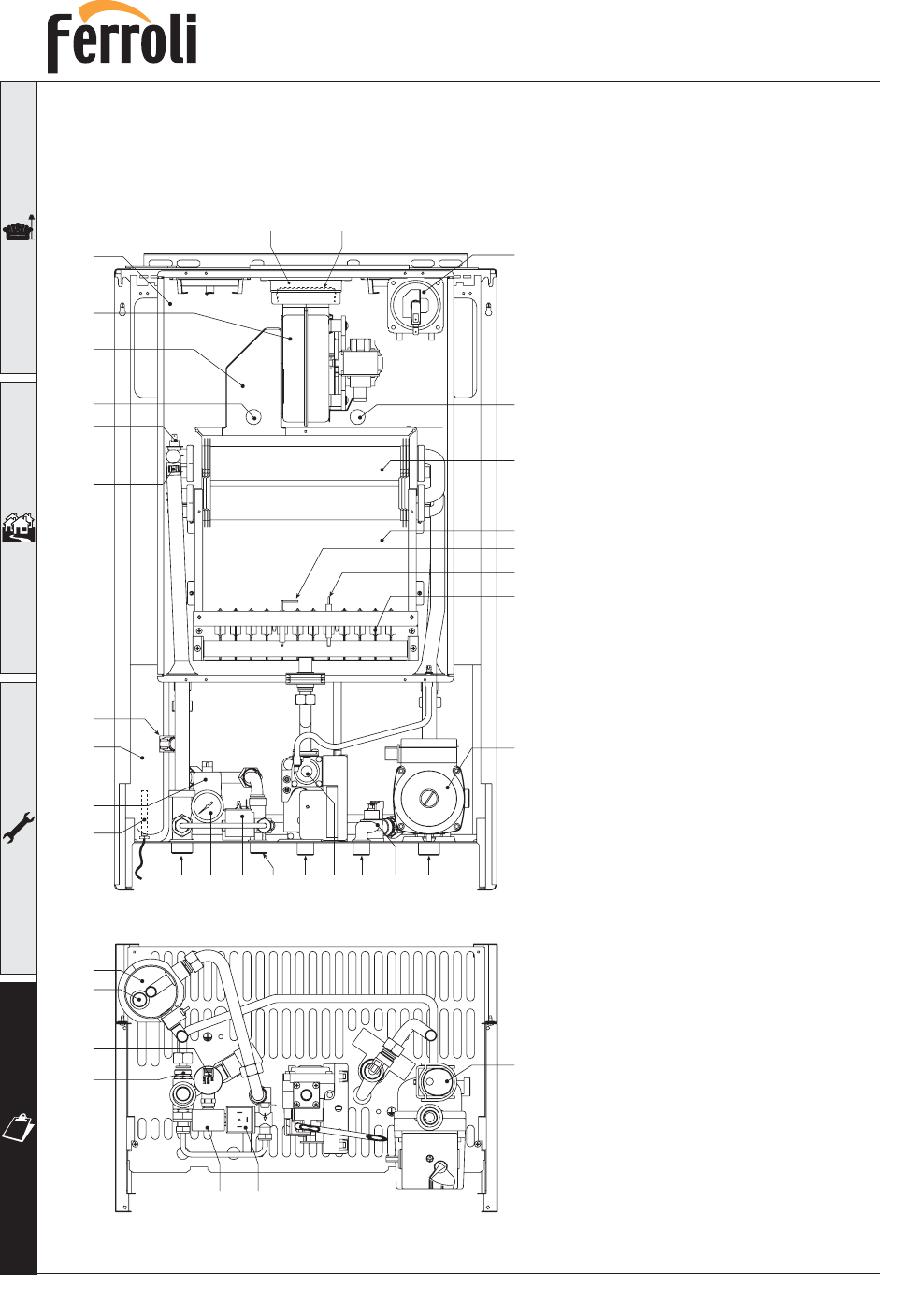

4.2 Общий вид и основные узлы
Рис. 20
43
32
91
82
81
36
27
19
22
28
16
90
5
49
42
246
238
238
246
241
239
239
34
29 187
240 145
145 44 240 10 8 7 9 11 136
Задняя сторона
Передняя сторона
Вид спереди
Вид снизу
5 Герметичная камера
7 Подача газа
8 Подача горячей воды в контур
горячего водоснабжения
9 Вход холодной воды для контура
горячего водоснабжения
10 Подача горячей воды в контур
системы отопления
11 Возврат воды из контура
системы отопления
16 Вентилятор
19 Камера сгорания
22 Горелка
27 Медный теплообменник
28 Коллектор для отвода продуктов сгорания
29 Патрубок для отвода продуктов сгорания
32 Циркуляционный насос системы отопления
34 Датчик температуры воды в системе
отопления
36 Автоматический воздухоотводчик
42 Датчик температуры воды в контуре
горячего водоснабжения
43 Реле давления воздуха
44 Газовый клапан
49 Предохранительный термостат
81 Электрод розжига
82 Электрод контроля пламени
90 Контрольная точка для измерения
температуры продуктов сгорания
91 Контрольная точка для измерения
температуры воздуха
136 Расходомер
145 Манометр (гидрометр)
187 Диафрагма дымохода для отвода
продуктов сгорания
238 Микронакопительная емкость контура
горячего водоснабжения
239 Электрический нагреватель
240 Автоматический клапан подпитки
системы отопления
241 Автоматический байпас
246 Датчик давления воды системы отопления
