NEW ELITE F 24 E

21

Вертикальный подвод

Для установки:

1. Определите место установки агрегата

2. Выполните отверстие в стене для

дымохода (для притока воздуха и

удаления продуктов сгорания) по

размерам, указанным на рисунках,

с учетом того, что горизонтальные

участки труб должны иметь наклон

вниз около 3 мм на погонный метр

во избежание попадания в котел

дождевой воды.

3. Выполните отверстие диаметром на

10…20 мм больше номинального диа-

метра используемой коаксиальной

трубы для облегчения установки.

4. При необходимости обрежьте конец

дымохода, имея в виду, что труба должна

выступать из стены на 10…60 мм

(рис. 12а и 12б). Удалите образовавшиеся

при резке заусенцы.

5. Подсоедините дымоходы к котлу,

проложив должным образом необходимые

прокладки, и установите уплотнительные

манжеты в местах касания со стеной.

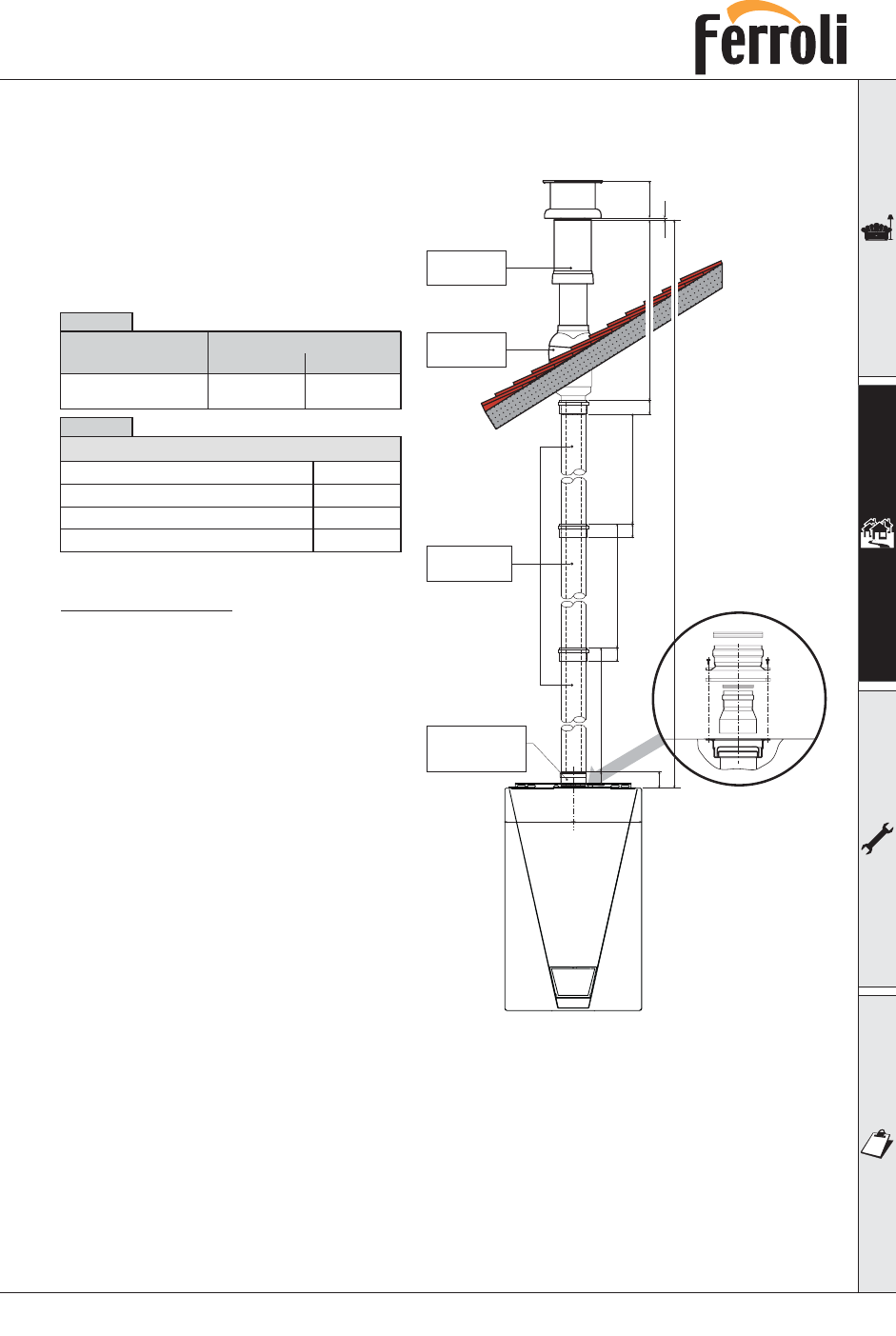

Рис. 13c

Полная длина коаксиального дымохода в

погонных метрах не должна превышать

максимальных величин, указанных в ниже-

приведенной таблице, с учетом того, что

каждое колено приводит к уменьшению

допустимой длины согласно таблице.

Например, воздуховод D= 60/100, состоящий

из 1 колена с углом 900, 1 метра горизонталь-

ной трубы, 2 колен с углом 450 и 1 метра

горизонтальной трубы, имеет полную длину,

эквивалентную 4 метрам.

Наклонная
черепица

1KWMA82U

Концентрический

адаптер 60/100

1KWMA33K

Удлинительная
труба 60/100

1KWMA56U

240

240

950

50

Макс

. 4

м

Участок трубы

1KWMA83U

68

950

50

50

950

50

1000

125

10

Коэффициент уменьшения (максимальной допусти-

мой общей длины воздуховодов) для колен
Коаксиальн. колено 90° - Ø 60/100 мм


1 м

0,5 м
0,5 м

0,25 м

Максимально допусти-

мая длина воздуховодов

Ø

мм

60/100

4 м

5 м

Ø

мм

80/125

Tаблица 6а

Tаблица 6б

Коаксиальн. колено 45° - Ø 60/100 мм

Коаксиальн. колено 90° - Ø 80/125 мм

Коаксиальн. колено 45° - Ø 80/125 мм
