ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

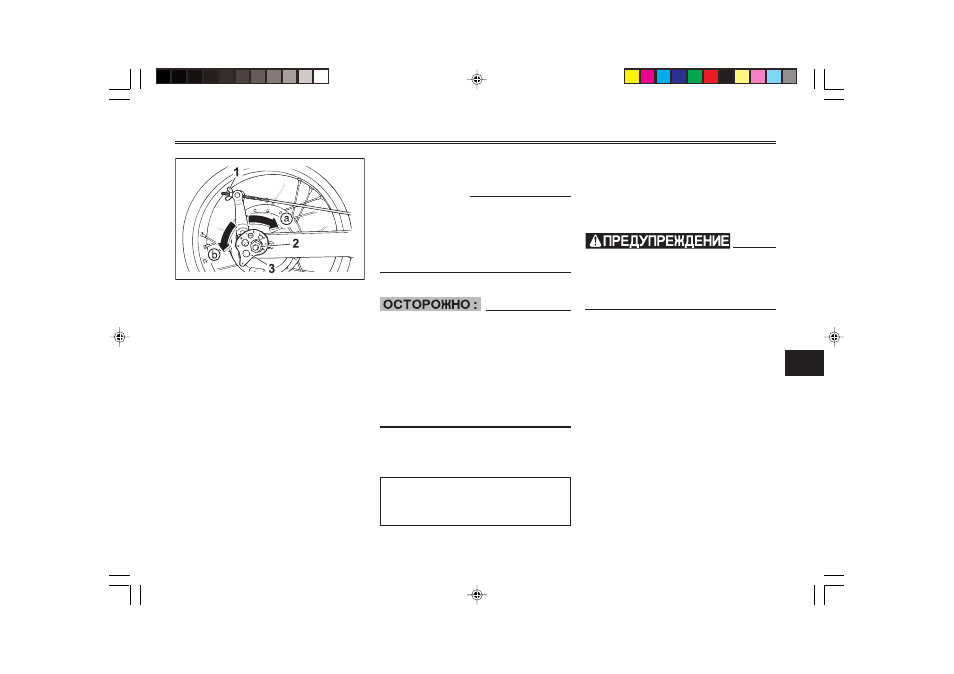

1. Гайка регулировки свободного хода педали
тормоза
2. Гайка оси
3. Пластина регулировки натяжения цепи
EAU04369
Как отрегулировать натяжение
приводной цепи
1. Ослабьте гайку регулировки
свободного хода педали тор-
моза.
2. Ослабьте гайку оси.
3. Для того, чтобы натянуть при-
водную цепь, вращайте регу-
лировочные пластины на обо-
их концах качающегося рыча-
га в направлении a. Для того,
чтобы ослабить натяжение
приводной цепи, вращайте ре-
гулировочные пластины на
концах качающегося рычага в
направлении b, а затем про-
двиньте заднее колесо впе-
ред.
ПРИМЕЧАНИЕ :
Следите за тем, чтобы обе регу-
лировочные пластины находи-
лись в одном и том же положе-
нии для сохранения правильного
совмещения заднего колеса.
EC000096
Неправильное натяжение при-
водной цепи вызывает перегруз-
ку двигателя и других важных
узлов мотоцикла и может вести
к проскальзыванию цепи или к ее
обрыву. Для предотвращения это-
го поддерживайте натяжение
цепи в указанных пределах.
4. Затяните гайку оси с требуе-
мым моментом.
Момент затяжки:
Гайка оси:
90 Н.м (9,0 кгс.м)
5. Отрегулируйте свободный ход
педали тормоза. (Описание
регулировки свободного хода
педали тормоза приведено на
стр. 6-23.)
EW000103
После того, как будет отрегули-
рован свободный ход педали тор-
моза, проверьте действие стоп-
сигнала.
