ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
1. Панель А
EAU01122

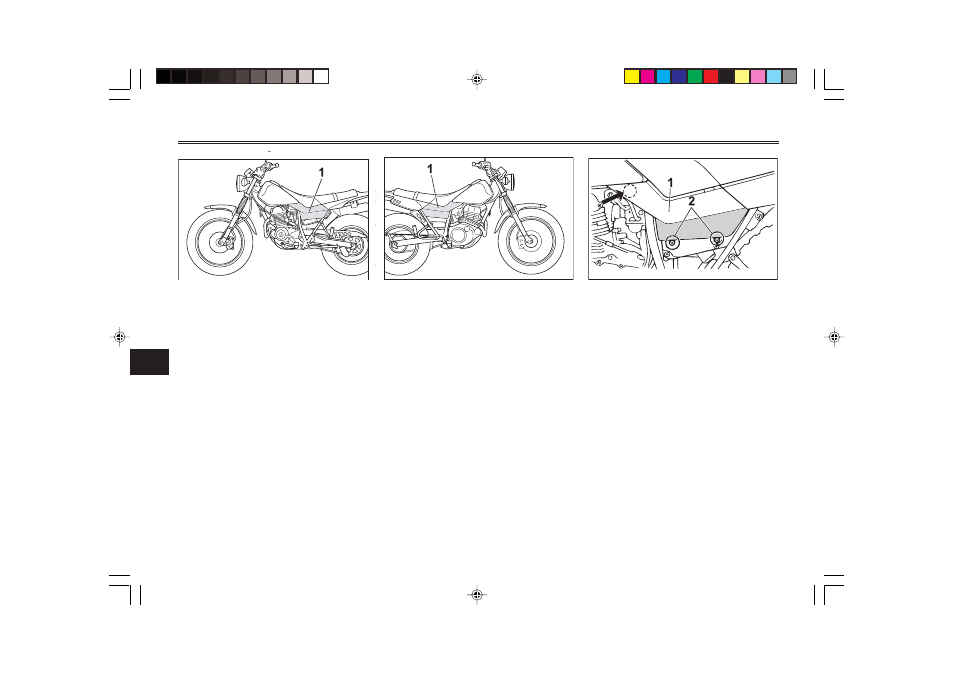

Снятие и установка панелей
Показанные на рисунках панели
необходимо снимать для выпол-
нения некоторых операций техни-
ческого обслуживания, описание
которых приведено в этой главе.
Руководствуйтесь инструкциями
этой главы каждый раз при необ-
ходимости снятия и установки
этих панелей.
1. Панель B
1. Панель А
2. Винт (2 шт.)
EAU01492
Панель А
Как снять панель
Выверните винты, а затем вытя-
ните панель наружу в указанной
на рисунке зоне.
