ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU00720
Проверка передних тормоз-
ных накладок и задних тор-
мозных колодок
Проверку износа передних тор-
мозных накладок и задних тор-
мозных колодок следует прово-
дить через интервалы времени,
указанные в таблице периодиче-
ских технических обслуживаний и
смазываний.

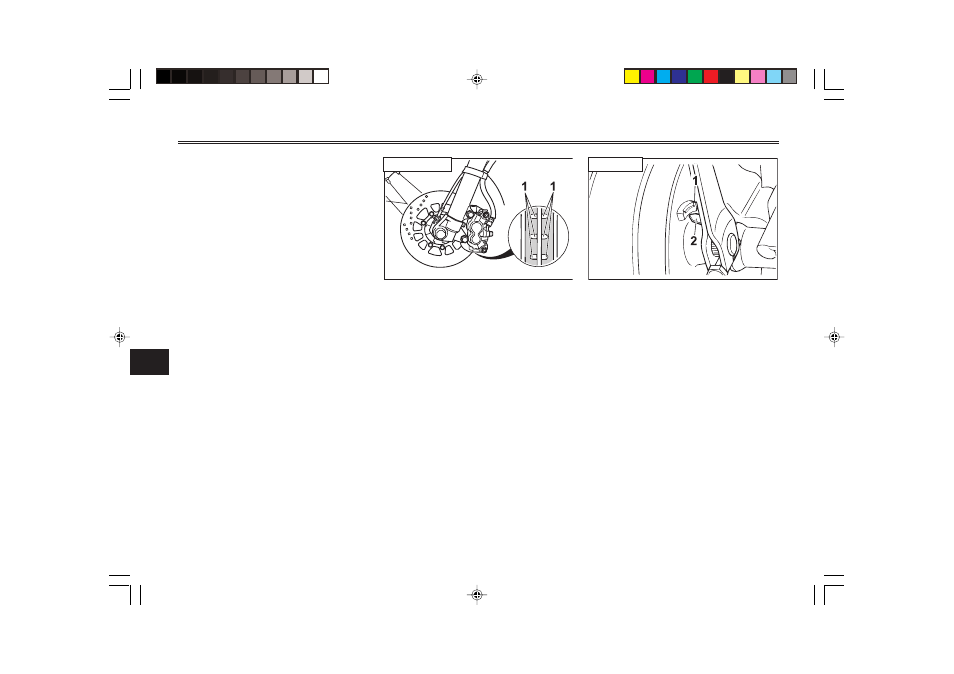

1. Канавка индикации износа тормозной наклад-
ки (3 шт.)
EAU03938
Передние тормозные накладки
На всех передних тормозных на-
кладках имеются канавки инди-
кации износа, которые позволя-
ют оценивать износ накладок, не
разбирая тормоза. Для того, что-
бы определить величину износа,
осмотрите индикаторные канав-
ки. Если накладка изношена на-
столько, что индикаторной ка-
навки почти не видно, поручите
дилеру фирмы “Ямаха” заменить
весь комплект тормозных коло-
док.
Передние
Задние
1. Линия предельного износа
2. Индикатор износа
EAU04502
Задние тормозные колодки
Задний тормоз оборудован инди-
катором износа, который позво-
ляет контролировать износ тор-
мозных накладок, не разбирая
тормоза. Для того, чтобы прове-
рить износ тормозных накладок,
проверьте положение индикато-
ра износа при нажатии на педаль
тормоза. Если тормозные наклад-
ки изношены настолько, что ин-
дикатор износа достигает линии
предельно допустимого износа,
поручите дилеру фирмы “Ямаха”
заменить весь комплект тормоз-
ных колодок.
