6-11
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

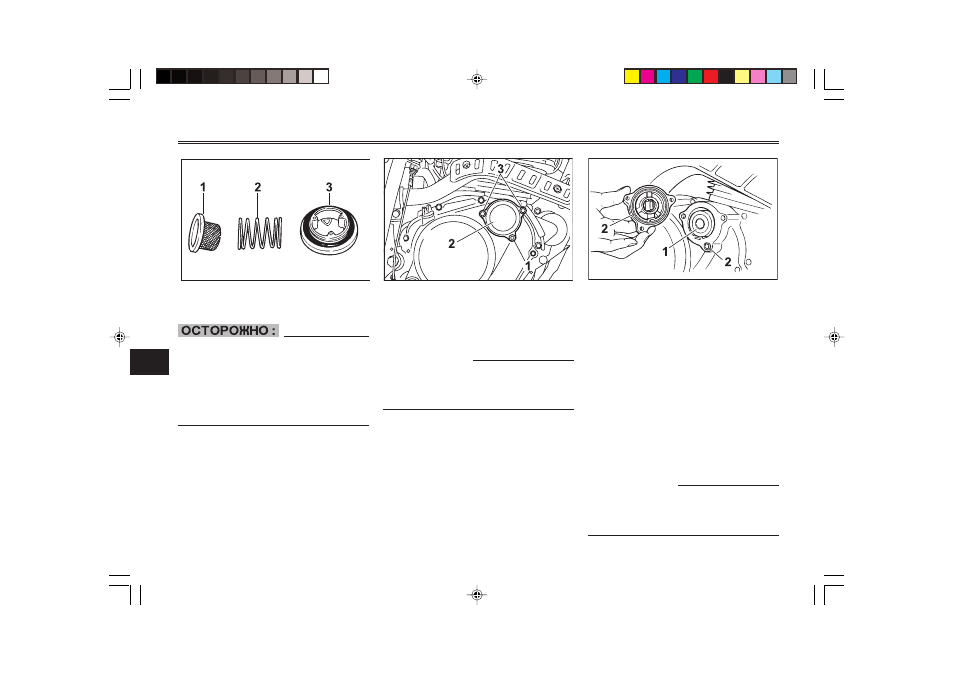

1. Сетчатый фильтр
2. Прижимная пружина
3. Уплотнительное кольцо
ECA00039
При выворачивании пробки слив-
ного отверстия выпадают уплот-
нительное кольцо, прижимная
пружина и масляный сетчатый
фильтр. Следите за тем, чтобы не
потерять эти детали.
1. Пробка сливного отверстия фильтрующего
элемента масляного фильтра
2. Крышка фильтрующего элемента масляного
фильтра
3. Болт крепления крышки фильтрующего эле-
мента (2 шт.)
ПРИМЕЧАНИЕ :
Если очистка фильтрующего эле-
мента масляного фильтра не про-
изводится, пропустите шаги 4-9.
4. Выверните пробку сливного
отверстия фильтрующего эле-
мента масляного фильтра и
слейте из него масло.
5. Отверните болты и снимите
крышку фильтрующего эле-
мента масляного фильтра.
1. Фильтрующий элемент масляного фильтра
2. Уплотнительное кольцо (2 шт.)
6. Извлеките фильтрующий эле-
мент масляного фильтра вме-
сте с уплотнительными коль-
цами.
7. Проверьте, не повреждены ли
уплотнительные кольца, и за-
мените их, если необходимо.
8. Промойте фильтрующий эле-
мент масляного фильтра рас-
творителем и установите его
на место
ПРИМЕЧАНИЕ :
Проверьте, не поврежден ли
фильтрующий элемент, и замени-
те его, если необходимо.
