ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

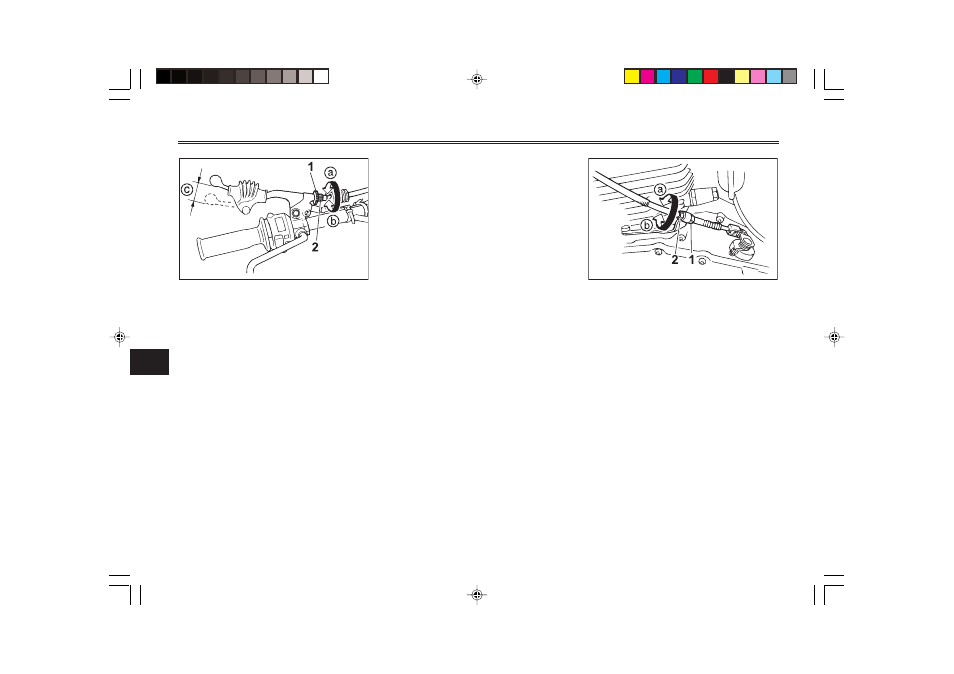

1. Контргайка (на рычаге сцепления)
2. Регулировочный штуцер
с. Свободный ход
EAU00694
Регулировка свободного
хода рычага сцепления
Величина свободного хода рыча-
га сцепления должна состав-
лять 10-15 мм, как показано на ри-
сунке. Периодически проверяйте
величину свободного хода рыча-
га сцепления и, если необходи-
мо, регулируйте ее следующим
образом :
1. Ослабьте контргайку на ры-
чаге сцепления.
2. Для увеличения свободного
хода рычага сцепления вра-
щайте регулировочный шту-
цер в направлении a. А для
его уменьшения вращайте
штуцер в направлении b.
3. Если требуемая величина
свободного хода рычага сце-
пления была достигнута, за-
тяните контргайку и пропус-
тите остальные операции.
Если нет, то поступайте сле-
дующим образом:
4. Полностью заверните регули-
ровочный штуцер рычага сце-
пления в направлении a для
того, чтобы освободить трос
сцепления.
1. Контргайка (на картере двигателя)
2. Регулировочная гайка
5. Ослабьте контргайку на кар-
тере двигателя.
6. Для того, чтобы увеличить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
a
.
Для того, чтобы уменьшить
свободный ход рычага сцеп-
ления, вращайте регулировоч-
ную гайку в направлении b.
7. Затяните контргайки на рыча-
ге сцепления и на картере
двигателя.
