3-1
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU00038
ВЫКЛЮЧЕНО
Все электрические системы вы-
ключены. Ключ можно вынуть.
EAU00028

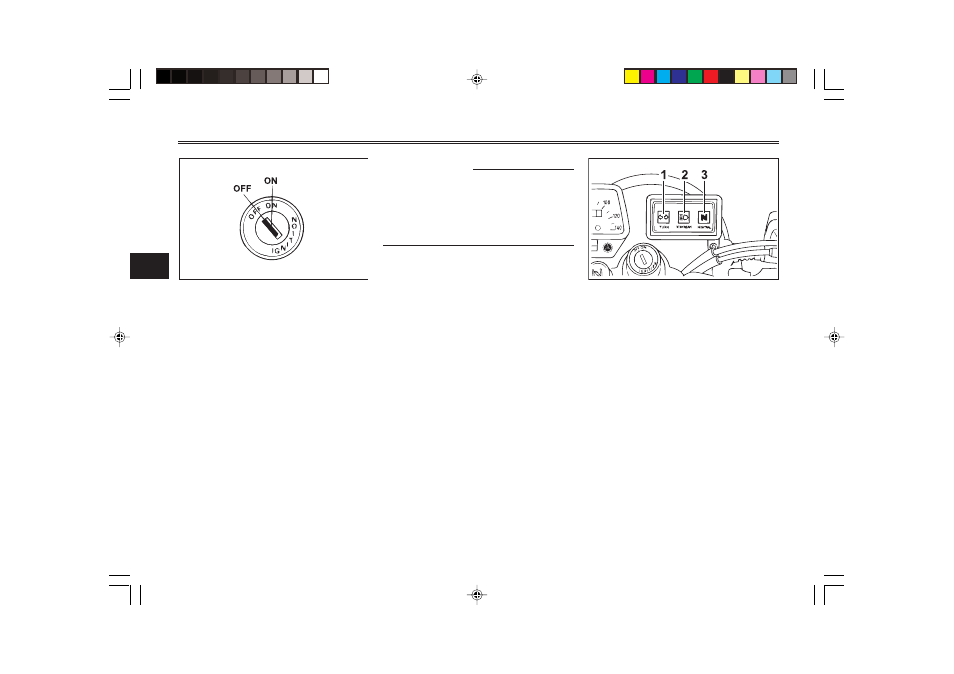

Главный переключатель
При помощи главного выключате-
ля осуществляется управление
системами зажигания и освеще-
ния. Описание всех положений
переключателя приведено ниже.
1. Сигнальная лампа указателя поворотов “4
6
“
2. Сигнальная лампа дальнего света “&“
3. Сигнальная лампа нейтрали “N”
EAU00056
Сигнальные лампы
EAU04926
Положение “ON” (“ВКЛЮЧЕНО”)
Питание подается на все элек-
трические цепи; освещение прибо-
ров, задний и передний габарит-
ные фонари включены и двига-
тель можно запустить. Ключ мож-
но вынуть.
ПРИМЕЧАНИЕ :
Фара включается автоматически
после запуска двигателя и оста-
ется включенной до тех пор, пока
ключ не будет установлен в по-
ложение “OFF” (“ВЫКЛЮЧЕНО”).
EAU00063
Сигнальная лампа дальнего све-
та “&
&
&
&
&
“
Эта лампа горит, когда в фаре
включена лампа дальнего света.
EAU00057
Сигнальная лампа указателя по-
воротов “4
4
4
4
4
6
6
6
6
6
“
При переводе переключателя ука-
зателя поворотов вправо или вле-
во эта сигнальная лампа начина-
ет мигать.
