ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

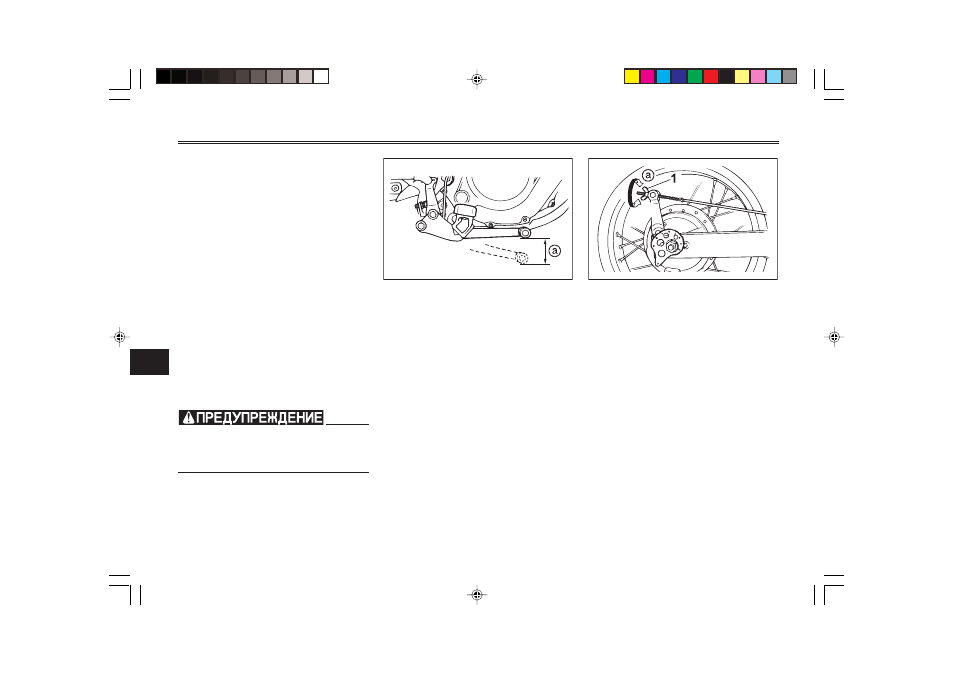

Положение педали тормоза
Верхняя часть педали тормоза
должна находиться приблизи-
тельно на 30 мм ниже верхней
части подножки. Периодически
проверяйте положение педали
тормоза и, если необходимо, ре-
гулируйте его следующим обра-
зом:
1. Ослабьте контргайку на педа-
ли тормоза.
2. Для того, чтобы поднять пе-
даль тормоза, вращайте регу-
лировочный болт в направле-
нии a. Чтобы опустить педаль,
вращайте регулировочный
болт в направлении b.
3. Затяните контргайку.
EWA00044
После регулировки положения
педали тормоза необходимо от-
регулировать ее свободный ход.
a. Свободный ход педали тормоза
Свободный ход педали тормоза
Свободный ход педали тормоза
должен составлять 20-30 мм , как
показано на рисунке. Периодиче-
ски проверяйте величину свобод-
ного хода педали тормоза и, если
необходимо, регулируйте ее сле-
дующим образом:
1. Гайка регулировки свободного хода педали
тормоза
Для того, чтобы увеличить сво-
бодный ход педали тормоза, вра-
щайте регулировочную гайку на
тяге тормоза в направлении a.
Чтобы уменьшить свободный ход,
вращайте регулировочную гайку
в направлении b.
