Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
36
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

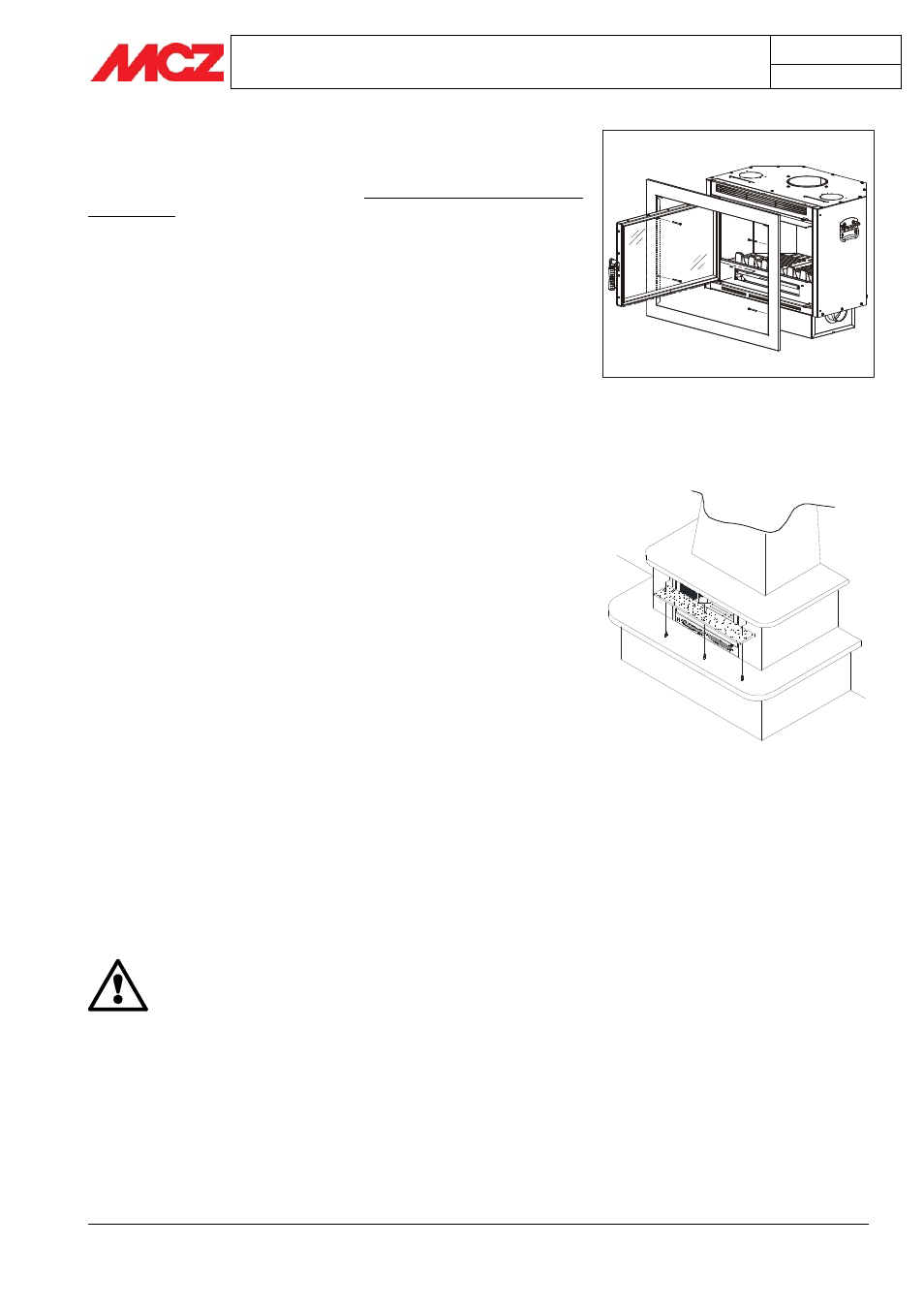

4.11. МОНТИРОВАНИЕ
КОМПЕНСАЦИОННОЙ
РАМКИ
На модели SmartBox и SuperClima (не поставляется для модели
ClimaSystem) можно монтировать внешнююю отделочную рамку,
закрывающую все четыре стороны аппарата.
Данная рамка (поставляется по запросу) монтируется только по
окончании установки и монтирования облицовки, крепится
непосредственно к структуре топки-инсерта.
Данная рамка придает законченный вид и закрывает расстояние
между металлической структурой моноблока и стеной.
Для монтирования рамки достаточно открыть дверцу и продеть ее,
как показано на рисунке, а затем закрепить с помощью четырех
прилагаемых винтов к боковым частям структуры, с внутренней
стороны профилей дверцы.
4.12. МОНТИРОВАНИЕ КОМПЛЕКТА ИЗОЛЯЦИИ ДЕРЕВЯННОЙ БАЛКИ
При наличии в верхней части над отверстием выхода горячего
воздуха балки из дерева или из другого возгораемого материала
необходимо обязательно произвести соответствующую
изоляцию с помощью КОМПЛЕКТА ИЗОЛЯЦИИ ДЕРЕВЯННОЙ
БАЛКИ (поставляется по запросу) или с помощью панелей из
изолирующего материала (Наприм: огнеупорный материал
Calorite).
Панель необходимо прикрепить к балке, используя специальные
прилагаемые шурупы для дерева.
(рисунок 7)
4.13. КРАТКАЯ
СХЕМА
ПРАВИЛЬНОГО
ПОДКЛЮЧЕНИЯ ТОПОК-ИНСЕРТОВ
Описанный ниже способ установки идеально подходит для топок-
инсертов, монтируемых на новые или уже существующие камины.
Топка-инсерт никогда не должна обноситься стенами вплотную, а
должна размещаться на расстоянии 5 мм от каменной структуры
для того, чтобы не препятствовать процессу расширения при
нагревании; кроме того, если аппарат будет закрыт произойдет
существенное снижение (30÷40%) отдачи тепла в помещение, в
связи с тем, что будет перекрыта возможность выхода всего тепла,
и тепло будет выходить только частично.
Необходимо
произвести
соответствующую
изоляцию в местах непосредственной близости
структуры аппарата и элементов из дерева или
других пожароопасных материалов.
Монтирование комплекта изоляции деревянной
балки
Монтирование компенсационной рамки
