Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр. 32
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

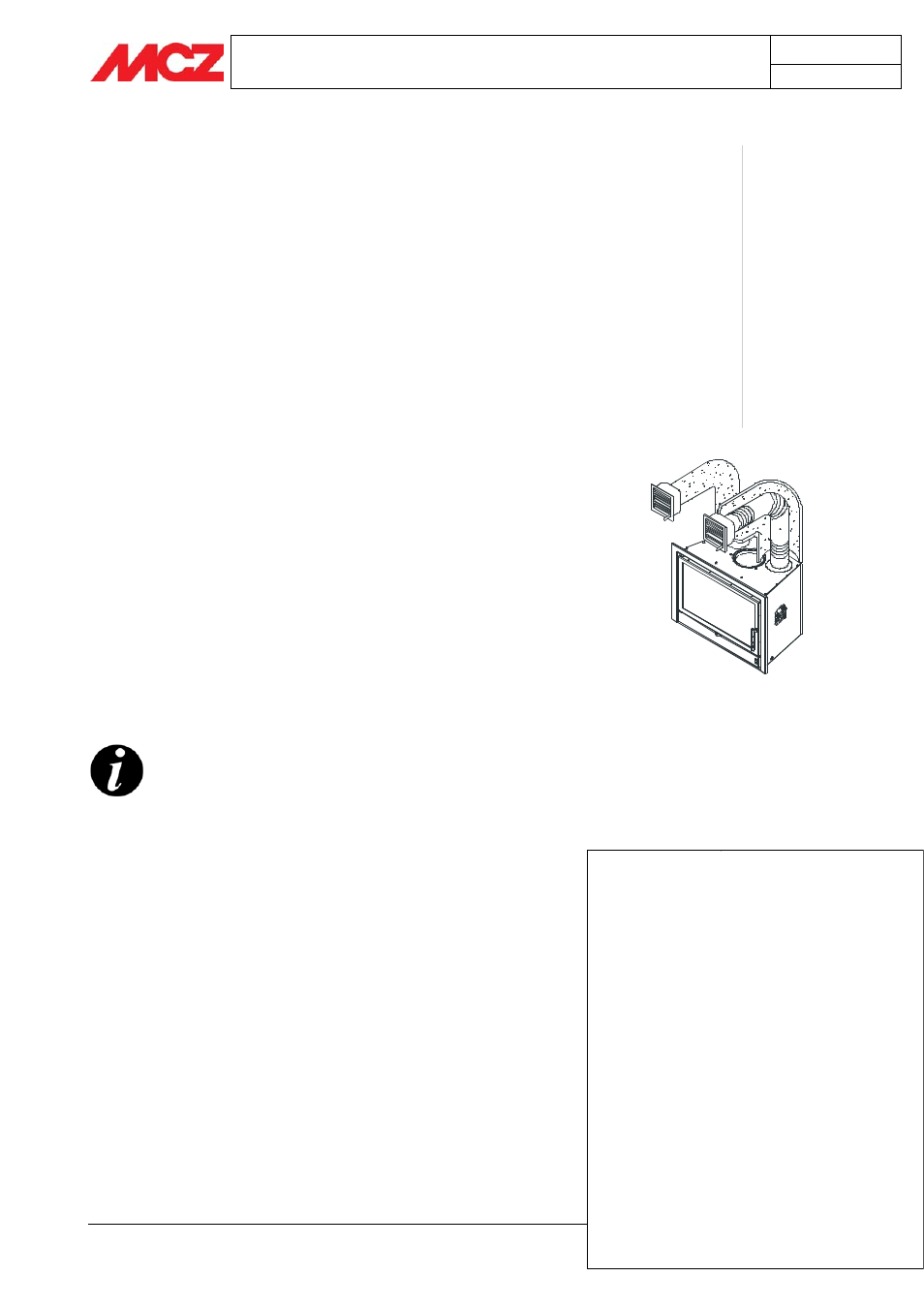

4.7. МОНТИРОВАНИЕ КОМПЛЕКТА
КАНАЛИЗАЦИИ ТЕПЛОГО ВОЗДУХА ДЛЯ
CLIMASYSTEM И SMARTBOX
При желании использовать дополнительные отверстия для выхода
вентилируемого воздуха, можно применить один или два
КОМПЛЕКТА КАНАЛИЗАЦИИ ТЕПЛОГО ВОЗДУХА
(поставляются по запросу) (рисунок 5). Для того, чтобы
монтировать трубы, канализирующие теплый воздух, необходимо
удалить заглушки (A), привинтить фланцы (B) и подсоединить
гибкие трубы (D), фиксируя их специальными стягивающими
хомутами (E). С противоположной стороны к трубам крепятся
регулируемые вентиляционные решетки (C), монтируемые затем к
декоративному оформлению кожуха.
Рекомендуется:
• Разместить вентиляционные решетки для выхода теплого
воздуха на высоте не ниже 2 м от пола, во избежание того,
что теплый воздух будет направлен непосредственно на
людей.
• Произвести изоляцию труб, канализирующих воздух.
• Длина каждой гибкой трубы не должна превышать
1,5 м.
• Рекомендуется произвести изолирование труб,
канализирующих воздух, во избежание вибраций,
передаваемых вентиляторами и принудительно
вентилируемым воздухом, а так же для сохранения
высокой температуры воздуха на выходе.
Отключить фронтальный выход теплого воздуха
невозможно, но в моделе SmartBox, вращая
вручную решетки над дверцей, можно направить
основной поток теплого воздуха через трубы в
вентиляционные решетки на кожухе.
4.8. МОНТИРОВАНИЕ КОМПЛЕКТА
КАНАЛИЗАЦИИ ТЕПЛОГО ВОЗДУХА ДЛЯ
SUPERCLIMA
При желании использовать дополнительные отверстия для выхода
вентилируемого воздуха, можно применить один или два
КОМПЛЕКТА КАНАЛИЗАЦИИ ТЕПЛОГО ВОЗДУХА
(поставляются по запросу).
Для того, чтобы монтировать трубы, канализирующие теплый
воздух, необходимо удалить заглушки (A), привинтить фланцы (B)
и подсоединить гибкие трубы (D), фиксируя их специальными
стягивающими хомутами (E). С противоположной стороны к трубам
крепятся регулируемые вентиляционные решетки (C),
монтируемые затем к декоративному оформлению кожуха.
Монтирование комплекта канализации теплого
воздуха
