Инструкция по эксплуатации MCZ Climasystem 60 DX
Страница 35
Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
35
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
5. Панель управления (4), монтированную снаружи в
соответствии
с
предписаниями
параграфа 4.2.2,
подключить к электросети помещения и убедиться, что
красный светодиодный индикатор, расположенный на
панели управления, загорелся.
ВНИМАНИЕ!!!
•
Панель управления должна размещаться на
расстоянии от топки-инсерта
(см. параграф 4.2.2) в
месте доступном для проведения необходимого
технического обслуживания или замены внутреннего
предохранителя.
•
Оборудование
необходимо
подключить
к
электросети с напряжением 220В - 50 Гц.
Электрическая розетка должна быть заземлена и
находиться в доступном месте.
•
Убедиться, что провода не соприкасаются с
нагревающимися металлическими частями структуры
аппарата, т.к. они могут расплавиться и вызвать
короткое замыкание оборудования.
•
Оборудование должно быть подключено к
двухполюсному
выключателю,
оснащенному
предохранителями.
По окончании установки комплекта вентиляции,
монтировать в прежнее положение дно и внутренние
элементы, в соответствии со схемой и описанием рисунка
1 на странице 28.
4.10. МОНТИРОВАНИЕ
КОМПЛЕКТА
КОМПЕНСАЦИОННОЙ ПЕРФОРИРОВАННОЙ РАМКИ
Если между топкой-инсертом и стенками уже существующего очага
остается расстояние превышающее 1 см, в этом случае можно
монтировать специальную компенсационную рамку, выполненную
из префорированной алюминированной стали, закрывающую
воздушный зазор между топкой-инсертом и очагом.
Компенсационная рамка MCZ имеет стандартную ширину 10 см, в
то время как длина определяется периметром устанавливаемого
аппарата.
Прежде, чем поместить моноблок в очаг, необходимо снять точные
размеры рамки, при необходимости урезать ее ножницами по
металлу. Затем закрепить рамку специальными саморезами в уже
подготовленных отверстиях на внешних боковых сторонах и на
верхней части Superclima.
Только после того, как был измерен и смонтирован комплект
компенсации, можно окончательно поместить топку-инсерт в очаг.

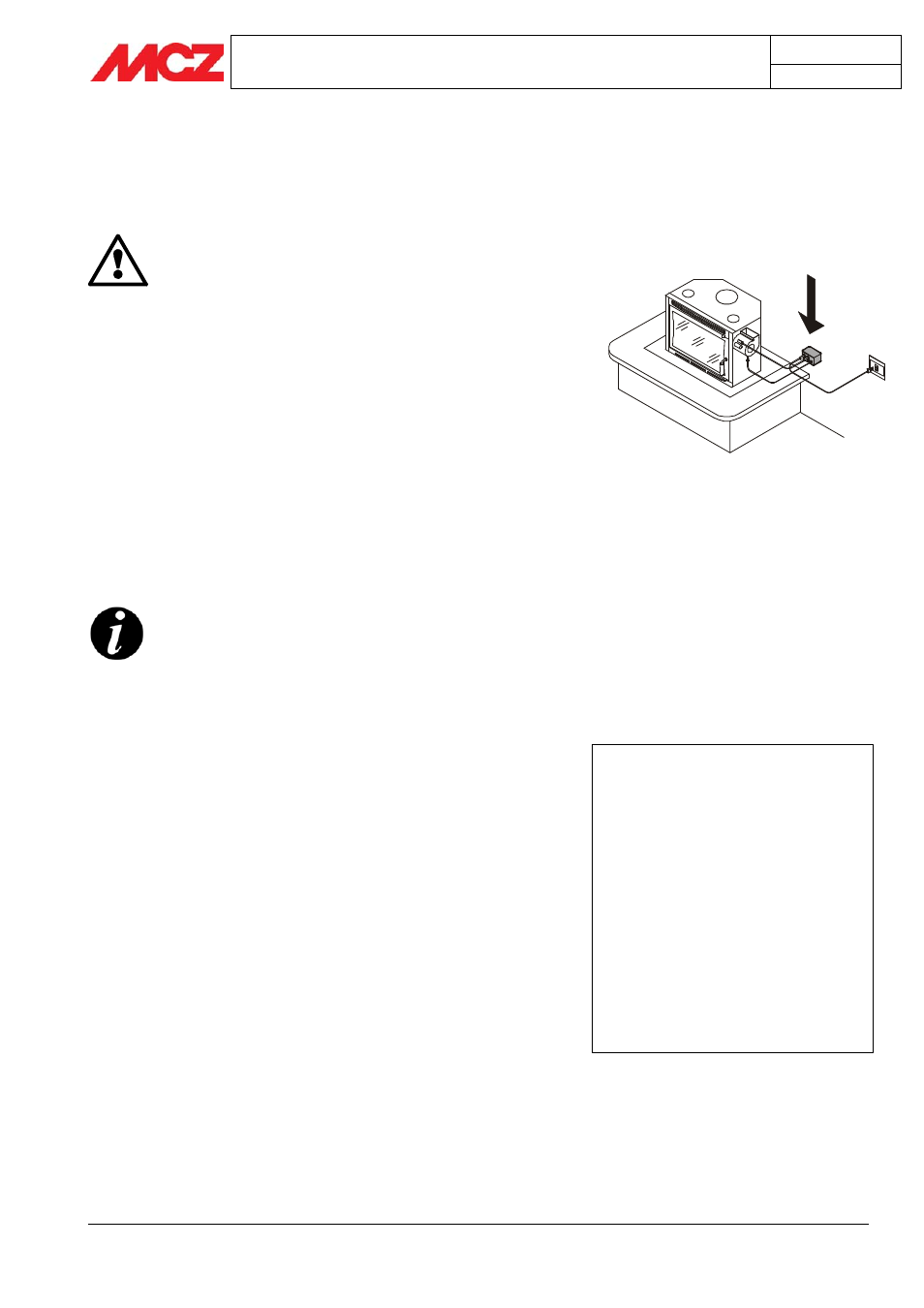

Пример размещения панели управления
Монтирование комплекта компенсации
