Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
31
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
A
B
C
F
G
H
N
M
E
D
L
Q
P

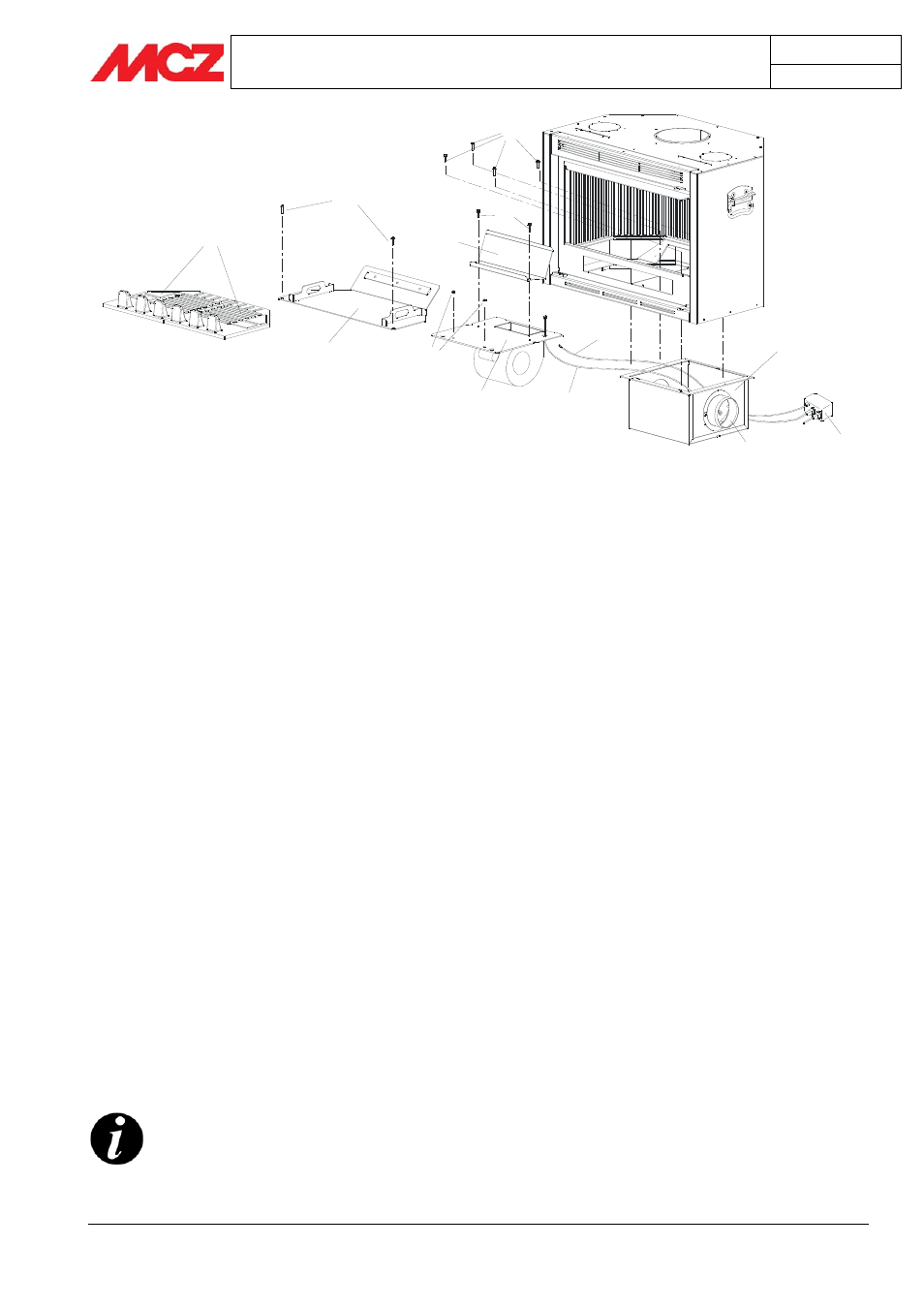

Порядок демонтажа/монтажа внутренних составляющих
аппарата:
1. Вынуть чугунную колосниковую решетку A
2. Убрать съемное дно C, развинтив винты B
3. Извлечь дефлектор E, развинтив два винта D
4. Отсоединить кабель зонда H, развинтить две гайки F и
извлечь основание вентилятора G
5. Отсоединить кабель мотора вентилятора N (отметить
расположение соединительного разъема)
6. Развинтить винты L, фиксирующие вентиляционный блок, и
снять его.
7. Для монтирования Superclima необходимо повторить в
обратном порядке все операции с 6 по 1.
Вывести
воздухозаборники
согласно
следующим
инструкциям:
один из двух воздухозаборников вывести наружу, чтобы
обеспечить поступление чистого и свежего воздуха, а другой
вывести вовнутрь помещения, где устанавливается топка-инсерт.
Такой способ установки обеспечивает правильное смешивание
воздуха внутри помещения, где установливается топка-инсерт, и
улучшает охлаждение структуры аппарата.
Если такой способ установки не возможен, необходимо, в любом
случае, вывести оба воздуховозаборника, независимо от того будут
ли они оба направлены наружу или вовнутрь. В зависимости от
выбора, рабочие температуры будут слегка выше или ниже
средних, что не препятствует правильной работе аппарата.
По окончании монтирования вентиляционного блока, и
воздухозаборников
можно
продолжать
осуществлять
подсоединение дымохода и комплекта вентиляции.
Все компоненты вентиляции могут монтироваться
изнутри
очага,
за
исключением,
уже
установленного нами вентиляционного блока.
(Рисунок 1)
СХЕМА 1 – Демонтаж и монтаж внутренних компонентов Superclima
