Глава 2
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
10
Nozioni teoriche per l’installazione
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
инсерту не является обязательным, но вышеуказанное
сечение, тем не менее, должно гарантировать подачу
около 50 м³/ч воздуха. См. норматив UNI10683 REV.
ВНИМАНИЕ!
Приток воздуха может также поступать из
помещения, прилегающего к тому, где установлен
аппарат,
при
условии
что
воздух
безпрепятственно проходит через постоянные
сквозные
отверстия,
выходящие
наружу;
необходимо избегать воздуховодов соединенных
с гаражами, кухнями, ванными комнатами или
помещениями, в которых находится тепловое
оборудование.
2.7. СОЕДИНЕНИЕ С ДЫМОХОДОМ
Труба, соединяющая топку-инсерт с дымоходом является очень
важным элементом, поэтому она должна монтироваться тщательно
и аккуратно, т.к. в случае обнаружения отклонений от нормы или
ошибок в конструкции, очень сложно произвести работы по
наладке не повредив декоративное оформление кожуха. Кроме
того, данное соединение располагается в части камина с очень
выскими температурами, поэтому важно использовать материалы
устойчивые к высоким температурам и к кислотности выделяемого
в процессе горения дыма.
Перед тем, как начать работы необходимо обратить внимание на
следующие пункты:
•
Соединительная труба может иметь максимальный угол
наклона 45°, в целях избежания отложений большого
количества конденсата, выделяющегося на начальных
фазах растопки топки-инсерта, и/или задерживания
чрезмерного количества креозота на ее стенках, кроме того
обеспечивает безпрепятственный выход дыма.
•
Соединительные
трубы
должны
быть
металлическими из нержавеющей стали 316
минимальной
толщиной 10/10 или
из
алюминированной стали минимальной толщиной
20/10. Запрещается использование гибких труб из
нержавеющей стали или аллюминия, т.к. они
подвергают риску безопасность соединения: могут
разрываться или расстягиваться, вызывая выброс
дыма.
•
Элементы
соединения
должны
быть
соединены
герметично.
•
Соединительная труба не должна быть слишком длинной
во избежание закупоривания или слишком короткой во
избежание выброса дыма.
При
использованиии
металлических
соединительных труб необходимо изолировать их
соответствующими
материалами,
например,
изоляционным матом из керамического волокна,
для того, чтобы избежать повреждения стен и
декоративного оформления кожуха.
Raccordo fumi
Coibentazione
in fibroceramica
Canna fumaria
Griglia di cappa

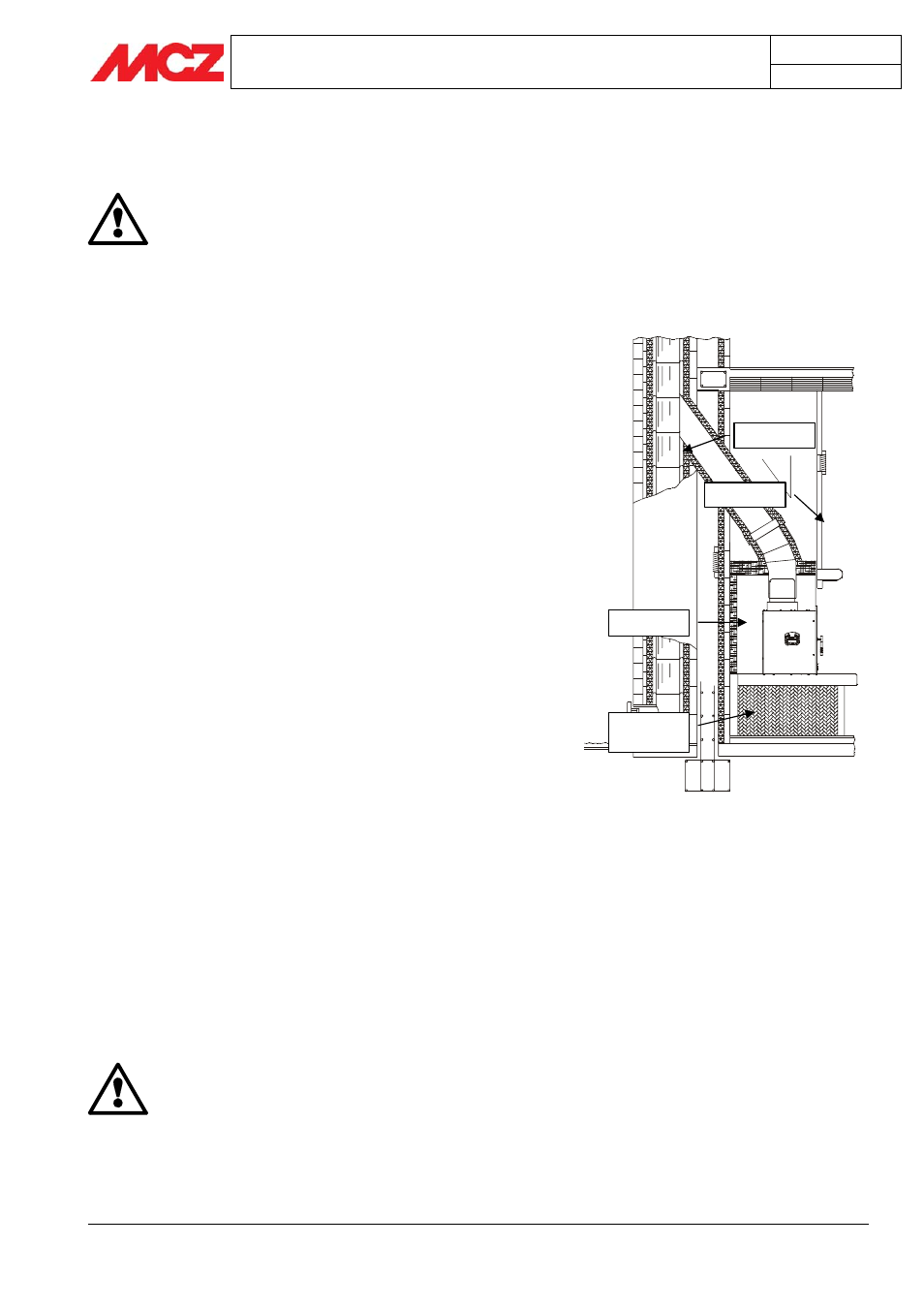

Пример соединения топки-инсерта
45° Max
