Инструкция по эксплуатации MCZ Climasystem 60 DX
Страница 34
Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр.
34
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
1
2
3
4
5
Giallo-verde
Marrone
Celeste
6

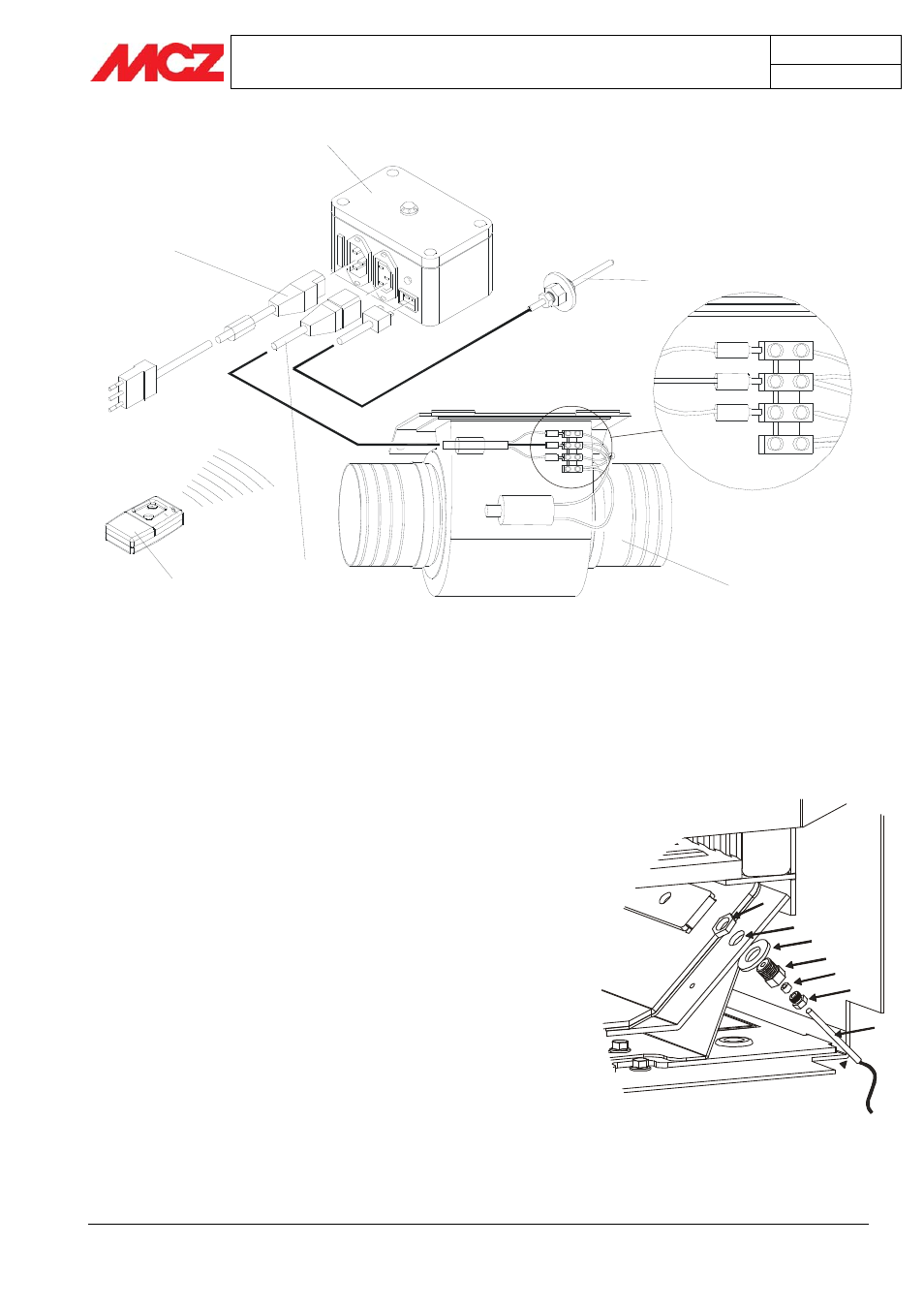

После монтирования трубы, соединяющей термокамин с
дымоходом, компенсационной рамки (если необходимо) и
комплекта изоляции деревянной балки, можно окончательно
устанавливать Superclima в очаг.
Необходимо
смонтировать
предварительно
разобранную
внутреннюю часть топки-инсерта, начиная с комплекта вентиляции
(рисунок 5), согласно следующим предписаниям:
1. Подсоединить
электрический
кабель
(2)
панели
управления к мотору вентилятора, как показано на
рисунке
5
2. Соединить электрический кабель термостатического зонда
(6) с проводом панели управления
(рисунок 5)
3. Подсоединение зонда к панели управления FC 715.
Зонд
M,
укомплектованный
опорными
гайками
(D+F+G+H+L) вставить в отверстие E, следуя следующим
предписаниям:
(рисунок 7).
Закрутить, не затягивая, фиксирующую гайку зонда L к
опоре зонда G, помещая между вкладыш H.
Вставить всю опору зонда G+H+L в отверстие E,
предварительно помещая шайбу F и блокируя все гайкой D
с противопложной стороны опоры.
Вставить зонд M до конца в отверстие фиксирующей гайки
зонда L и аккуратно затянуть гайку L.
4. Поместить вовнутрь вентиляционной коробки мотор
вентилятора (5) и подсоединить к фланцам трубы,
канализирующие воздух.
Комплект принудительной вентиляции
Монтаж зонда для панели управления FC715
E
F
G
H
D
M
L
