4.6. ОСОБЕННОСТИ МОДЕЛИ SUPERCLIMA
Модель Superclima в отличие от мод. SmartBox и ClimaSystem под
топкой-инсертом имеет вентиляционный блок (M). Данный блок
можно использовать как опору, если вокруг самонесущей
структуры топки-инсерта монтируется облицовка, а при установке
Superclima в уже существующий камин этот блок помещается в
основание очага.
4.6.1. Superclima как самонесущая конструкция
Если стены камина полностью изготавливаются вокруг Superclima
или уже существующий очаг позволяет монтировать топку-инсерт
во всей ее высоте, то для уравновешивания аппарата,
опирающегося только на вентиляционный блок можно
использовать две фронтальные опорные скобы (B), вложенные
вовнутрь упаковки.

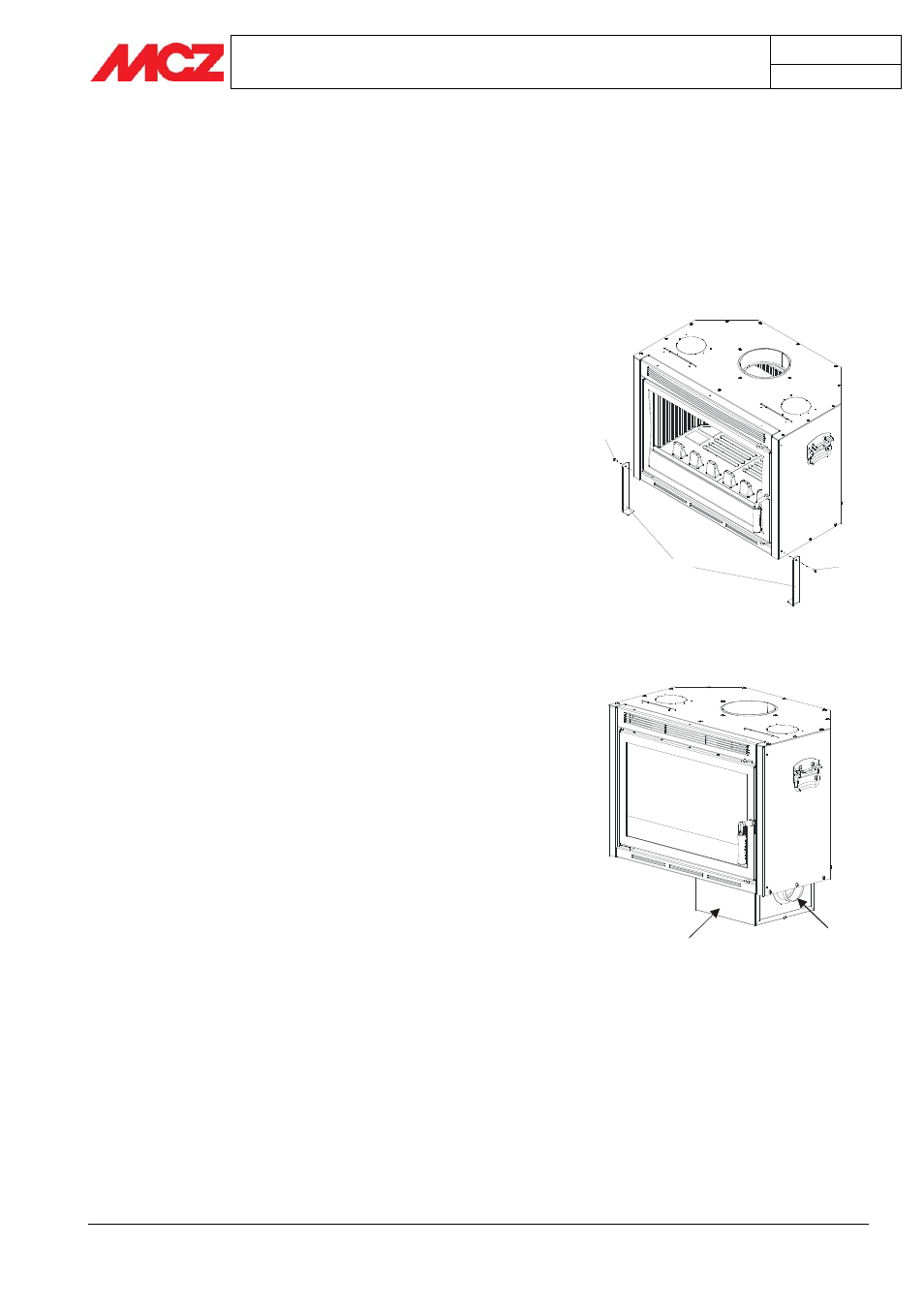

Для того, чтобы произвести монтаж необходимо отвинтить два
передних винта (A), приложить скобы (B), как показано на
рисунке, и закрутить винты (A).
Если такой способ монтажа невозможен, продолжить работу
согласно предписаниям следующей главы.
4.6.2.Монтирование Superclima в очаг
Для размещения Superclima в очаг сначала необходимо разобрать
вентиляционный блок (M) и его внутренние компоненты, в
соответствии со схемой 1, сделать соответствующую нишу для
блока, увеличив уже существующее углубление в очаге для сбора
золы или сверля основание.
Размеры вентиляционного блока: L 270 x H 170 x P 265
Кроме того, необходимо предусмотреть место для подсоединения
двух труб, канализирующих воздух диаметром 100 мм,
подключаемых к фланцам (P) вентиляционного блока. Разместить
вентиляционный блок (M) внутри только что подготовленной ниши
в основании старого очага.
На этой фазе осуществить канализацию воздуха к вентилятору,
подсоединяя гибкие трубы с одной стороны к фланцу (P), а с
другой к уже подготовленным воздухозаборникам (см. следующую
стр.).
Кроме этого, сделать отверстие для проведения электропроводки
(N-H), соединяющей панель управления (Q) с вентилятором и
термостатичным зондом. А так же предусмотреть место на
расстоянии от горячего корпуса аппарата, для размещения
панели управления, позволяющее осуществлять необходимое
техническое обслуживание (см. главу “Монтирование комплекта
вентиляции”).
