4

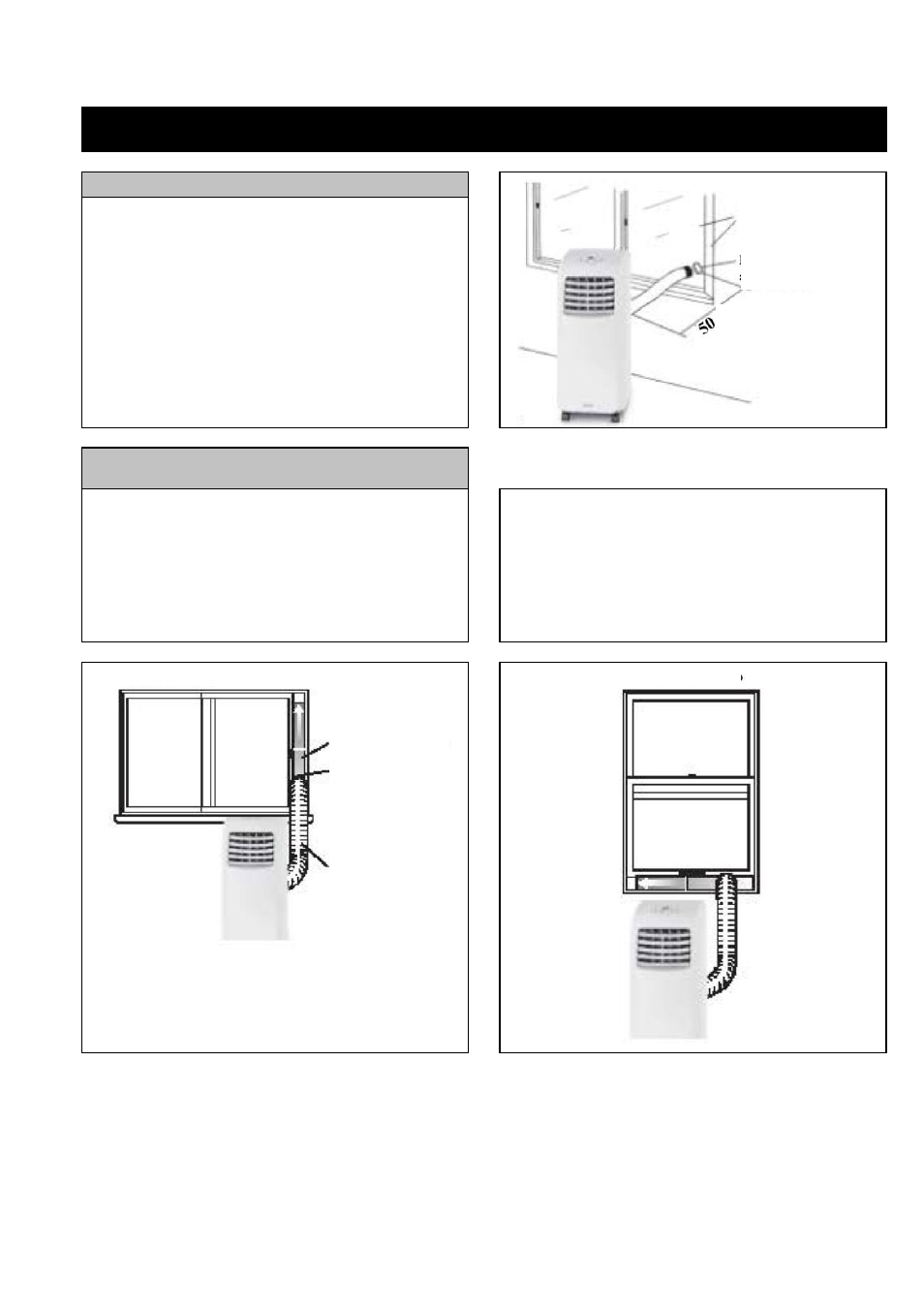

MONTEERIMINE
Püsiv paigaldus
Ümmargust adaptrit (pos. 4) võib olla paigaldatud
ümmargusse väljalõikesse aknaklaasis või seinas.
Demonteerida antud adaptrit mittekasutamise korral ei
ole vaja. On vaja sulgeda see vastava kaanega.
Ajutine paigaldamine:
Liikuv või tõsteaken
1. Avada liikuv/tõsteaken
2. Paigaldada reguleeritav komplekt ajutiseks
paigaldamiseks aknaavasse. Seada üles suurus, mis
vastab ava suurusele.
3. Paigaldada kruvi avasse, asetatud maksimaalselt
komplekti serva ääre lähedale, selle fikseerimiseks.
4. Kinnitada õhu ärajuhtimise paindtoru ümmarguses
adaptris.
5. Ühendada õhu ärajuhtimise paindtoru teine ots
konditsioneeriga. Paigaldada ümmargune adapter
komplekti ajutiseks paigaldamiseks ja kinnitada.
6. Lükata konditsioneeri adapter allapoole mööda õhu
ärajuhtimise avas fikseerimisele suunavaid.
7. Sulgeda aken komplekti ajutiseks paigaldamiseks.
8. Seade on kasutamiseks valmis.
Umbsein või aken
Ümmargune akna
adapter
Liikuvaken
Reguleeritav
komplekt
moneetimiseks
aknasse
Ümmargune akna
adapter
Õhu ärajuhtimise
toru
Tõsteaken
cm
