4

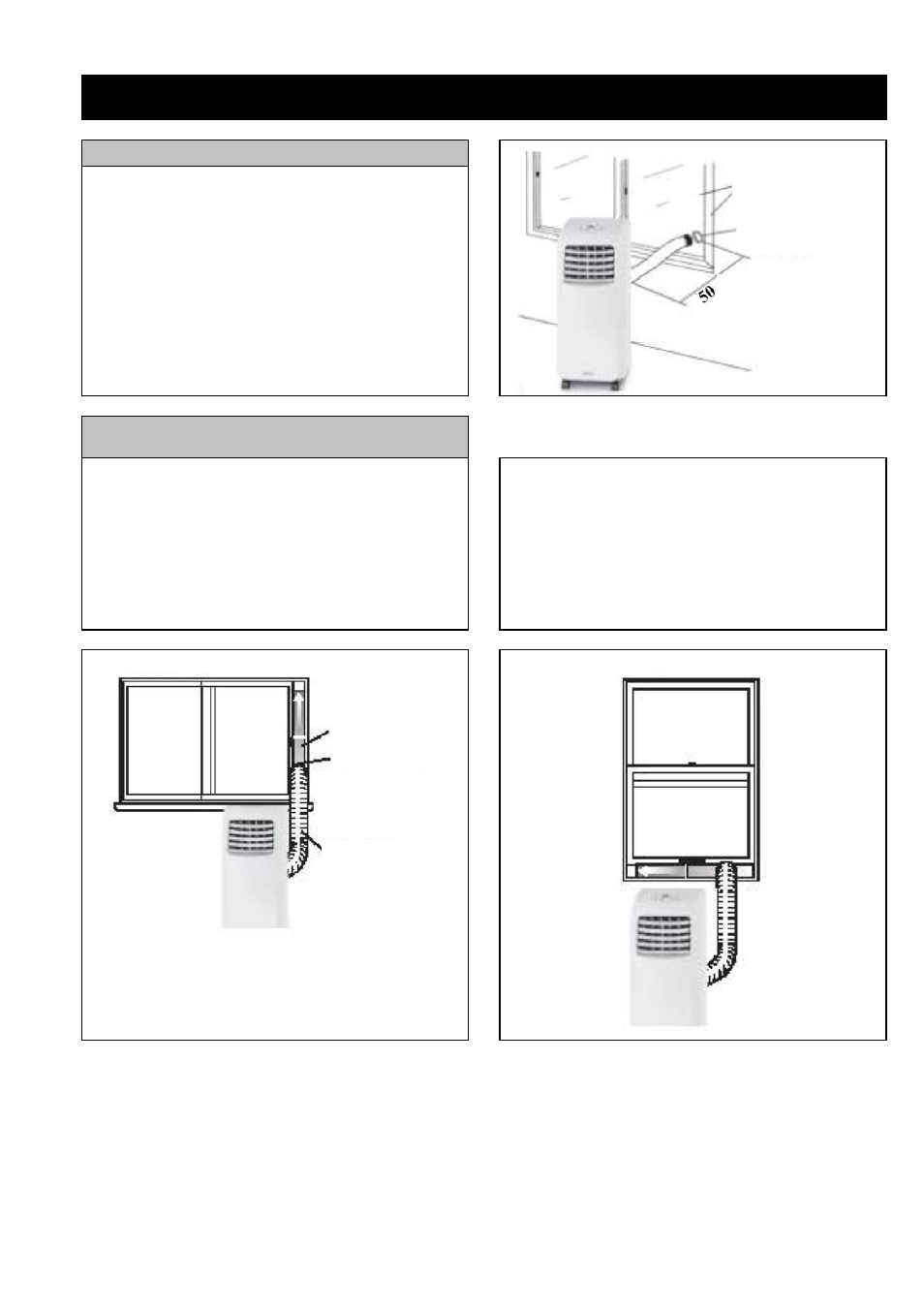

MONTĒŠANA
Patstāvīgā uzstādīšana
Apaļais adapteris (4.poz.) var tikt uzstādīts apaļā
izgriezumā loga stiklā vai sienā. Šo adapteri nav
nepieciešams demontēt neizmantošanas gadījumā. Tas
jāaizver ar atbilstošu vāku.
Īslaicīga uzstādīšana:
Atveramais vai paceļamais logs
1. Atvērt atveramo/paceļamo logu
2. Uzstādīt regulējamo komplektu īslaicīgai
uzstādīšanai logā. Iestatīt izmēru, kas atbilst loga
izmēram.
3. Skrūvi ievietot atverē, kas maksimāli pietuvināta
komplekta apmalei, lai to varētu nofiksētu.
4. Nostiprināt gaisa novadīšanas lokano cauruli
apaļajā adapterī.
5. Gaisa novadīšanas lokanās caurules otru galu
pieslēgt kondicionierim. Apaļo adapteri ievietot
īslaicīgās uzstādīšanas komplektā un nostiprināt.
6. Kondicioniera adapteri nobīdīt uz leju pa
virzītājiem, lai to nofiksētu gaisa novadīšanas
atverē.
7. Aizvērt logu, lai nofiksētu īslaicīgā komplekta
uzstādīšanu.
8. Iekārta gatava ekspluatācijai.
Vienlaidu siena vai logs
Apaļais loga adapteris
cm
Atveramais logs
Regulējamais
komplekts montāžai
logā
Apaļais adapteris
Gaisa novadīšanas
caurule
Paceļamais logs
