Использование функций изменения формы
R-28

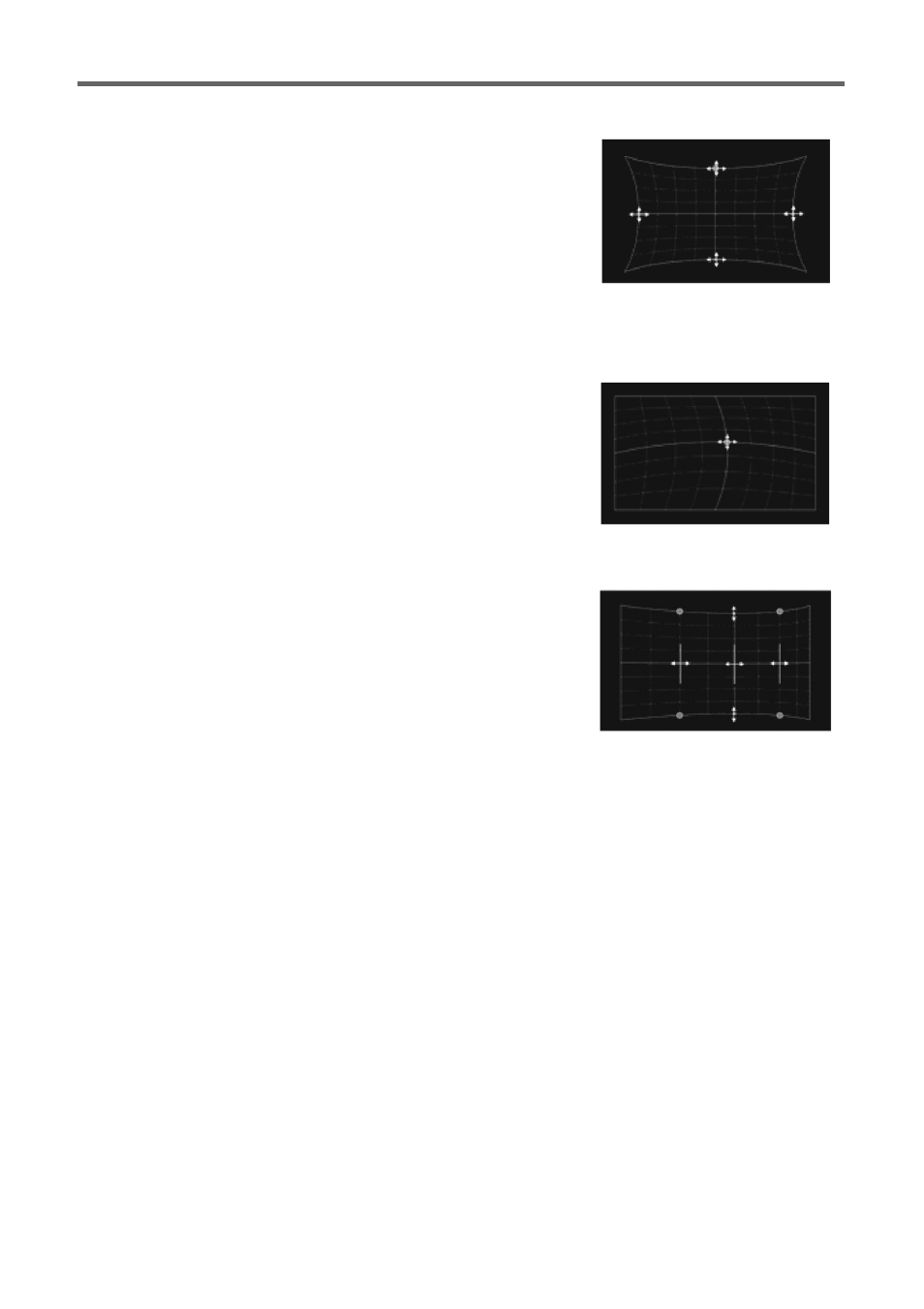

Боковая коррекция (Дуга)
Коррекция центральной точки
Регулировка основы и сторон
Применение:
Для уменьшения искажения проецируемого изображения,
которое возникает при проецировании на поверхность, имеющую
форму выпуклой или вогнутой линзы.
Как это работает:
Точки посередине верхней и нижней сторон можно
одновременно перемещать по вертикали, а точки посередине
левой и правой сторон можно одновременно перемещать по
горизонтали. В результате сторона, точка которой перемещена,
принимает дугообразную форму.
Применение:
Для регулировки положения верхней точки выпуклой
поверхности или нижней точки вогнутой поверхности, если точка
находится не по центру. Эта регулировка выполняется после
процедуры «Боковая коррекция (Дуга)».
Как это работает:
Центральную точку экрана проецирования можно перемещать
по вертикали и горизонтали.
Применение:
Для уменьшения искажения проецируемого изображения,
которое возникает при проецировании на поверхность, имеющую
форму цилиндра.
Если выбран вид изменения формы «Цилиндрический 1»,
вертикальная регулировка воздействует на основания, а
горизонтальная – на стороны.
Если выбран вид изменения формы «Цилиндрический 2»,
вертикальная регулировка воздействует на стороны, а
горизонтальная – на основания. (На иллюстрации показан экран,
когда выбран вид «Цилиндрический 1».)
Как это работает:
Корректировку проецируемого изображения можно выполнять с
помощью четырех описанных ниже элементов.
Цилиндрический 1 (вертикальный цилиндр)
z
Верхнее основание: может перемещаться по вертикали.
z Нижнее основание: может перемещаться по вертикали.
z Боковая вертикальная центральная линия: может перемещаться по горизонтали.
z Боковая вертикальная 1/4 линия и вертикальная 3/4 линия: обе могут приближаться или
удаляться по горизонтали от вертикальной центральной линии. Эти линии перемещаются
одновременно друг с другом. При перемещении этих линий соответственно изменяется
кривая стороны.
Цилиндрический 2 (горизонтальный цилиндр)
z
Левое основание: может перемещаться по горизонтали.
z Правое основание: может перемещаться по горизонтали.
z Боковая горизонтальная центральная линия: может перемещаться по вертикали.
z Боковая горизонтальная 1/4 линия и горизонтальная 3/4 линия: обе могут приближаться или
удаляться по вертикали от горизонтальной центральной линии. Эти линии перемещаются
одновременно друг с другом. При перемещении этих линий соответственно изменяется
кривая стороны.
