Подготовка
R-12

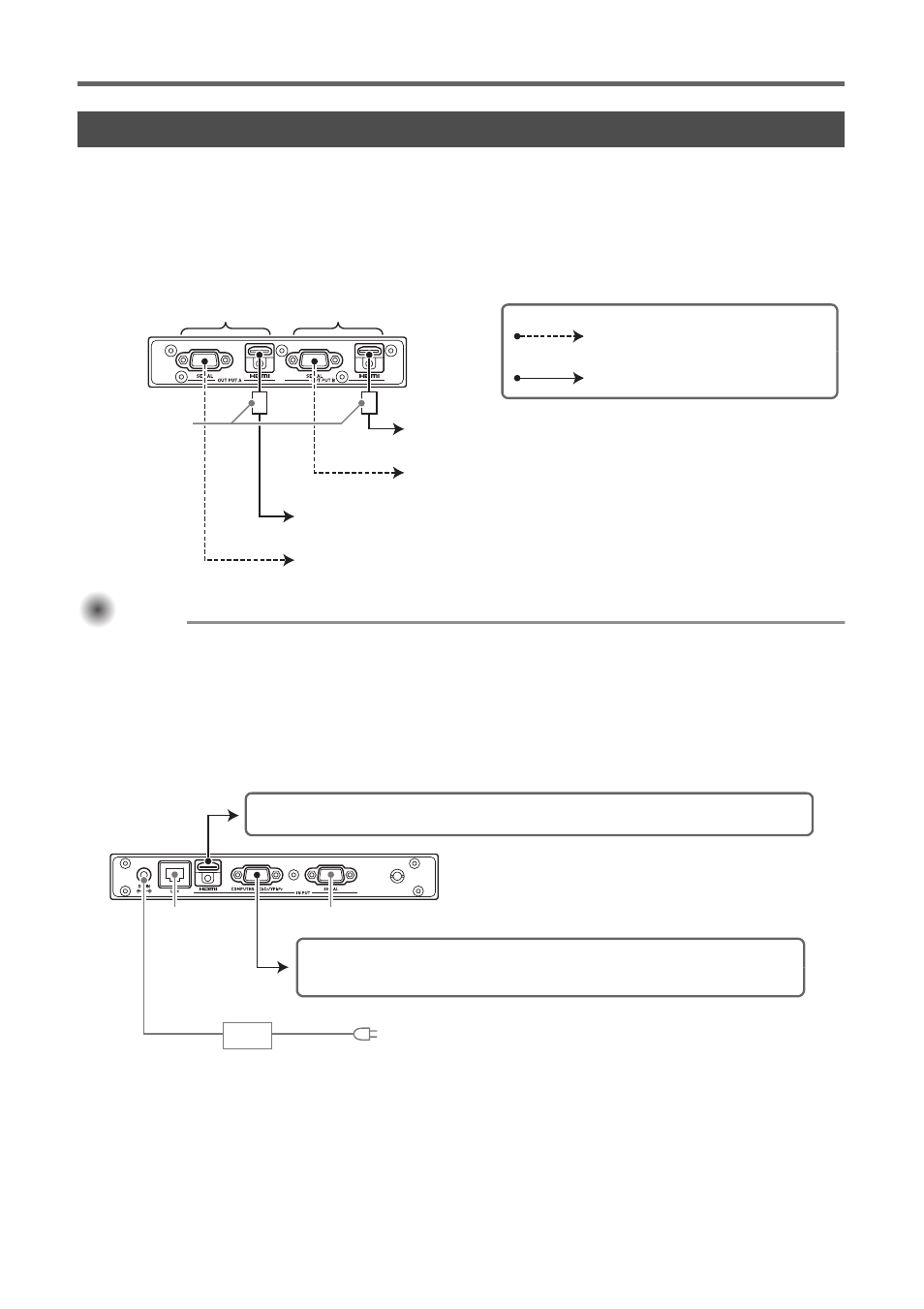

Разъемы на боковых и задней панелях блока управления предназначены для подключения к
источнику питания и различным устройствам, как описано ниже.
Боковая панель блока управления: подключение одного или двух проекторов.
Для подключения блока управления к проектору с помощью комплектного кабеля HDMI
подсоедините разъем кабеля со стороны ферритового сердечника к порту HDMI блока управления.
Bнимание!
Bнимание!
Bнимание!
z
Если необходимо подключить только один проектор, используйте разъемы группы A.
z
При подключении двух проекторов проектор, подключенный к разъемам с группы A, в
данном руководстве называется «проектор A», в то время как проектор, подключенный к
разъемам группы B, называется «проектор B». В дальнейшем при настройке и
регулировке параметров необходимо будет различать проектор A и проектор B.
Задняя панель блока управления: подключение адаптера переменного тока и источников
входного сигнала.
Проводные подключения
*1 Для управления проекторной системой с внешнего устройства по ЛВС следует дополнительно
приобрести сетевой кабель для соединения этого разъема с разъемом ЛВС внешнего
устройства.
*2 Для управления проекторной системой с внешнего устройства через подключение RS-232C
следует дополнительно приобрести кросс-кабель для соединения этого разъема с
последовательным портом внешнего устройства.
Группа выходов A
Группа выходов B
Для подключения необходимо
дополнительно приобрести кабель
RS-232C.
Для подключения воспользуйтесь
комплектным кабелем HDMI.
Подключение к порту HDMI второго проектора.
Подключение к порту RS-232C второго проектора.
Подключение к порту HDMI первого проектора.
Подключение к порту RS-232C первого проектора.
Ферритовый
сердечник
Подсоедините поставляемый в комплекте адаптер переменного тока и
подключите его к розетке питания.
*1
*2
Для подключения к выходному порту HDMI устройства – источника изображения
следует дополнительно приобрести кабель HDMI.
Для подключения к выходному разъему RGB или компонентного сигнала
устройства – источника изображения следует дополнительно приобрести
соответствующий кабель.
