Подготовка
4.
При необходимости выполните другие корректирующие операции.
z
Если выбран вид изменения формы «Плоский», можно также выполнить операции «Боковая
коррекция (Дуга)», «Боковая коррекция (Параллельный сдвиг)» и «Коррекция центральной
точки». Дополнительную информацию см. в разделе «Выполнение детализированной
корректировки» (стр. R-27).
5.
При необходимости измените соотношение сторон проецируемого
изображения.
z
Дополнительную информацию см. в разделе «Изменение соотношения сторон
проецируемого изображения» (стр. R-30).
6.
После завершения изменения формы изображения откройте меню «Измен.
формы изображ.» и затем нажмите клавишу [ESC].
z
Откроется диалоговое окно «Изменение изображения будет закончено.», в котором будет
два указанные ниже варианта продолжения.
7.
Выбрав нужный вариант, нажмите [ENTER].
z
Диалоговое окно закроется, и появится изображение от входного источника.
(8) Совместите четыре угла изображения от проектора B с соответствующими углами
целевого экрана.
z
Выполните те же шаги, что и для изображения от проектора A.
(9) После достижения необходимого выравнивания изображения от проектора B нажмите
клавишу [A
⇔B].
z
Голубые курсоры изменения формы изображения от проектора B исчезнут, и их
заменят желтые курсоры изменения формы изображения от проектора A.
(10) Повторите шаги со (2) по (9) (переключаясь между медленным и быстрым перемещением
с помощью клавиши [CORRECT]) необходимое число раз для достижения точной
регулировки.
Настраивайте изображения от проектора A и проектора B до тех пор, пока они не будут
удовлетворять перечисленным ниже условиям.
z
Четыре угла двух сеток насколько возможно точно совмещены с четырьмя углами
целевого экрана.
z
Одна толстая желтая линия метки положения находится посередине между двумя
тонкими синими линиями метки положения.
(11) Чтобы выйти из режима угловой коррекции, нажмите клавишу [ESC].
z
Откроется меню «Измен. формы изображ.».
Показывать оба меню в виде наложения.:
Выберите этот вариант, если вы смогли правильно выровнять изображения от проектора A
и проектора B. В этом случае нажатие клавиши [MENU] отобразит меню проектора A и
проектора B.
Показывать меню только на одном экране.:
Установите этот флажок, если выравнивание изображений от проектора A и проектора B не
завершено (наложенные друг на друга меню будет трудно читать), и необходимо
отрегулировать их позже. В этом случае отображается только меню проектора A.

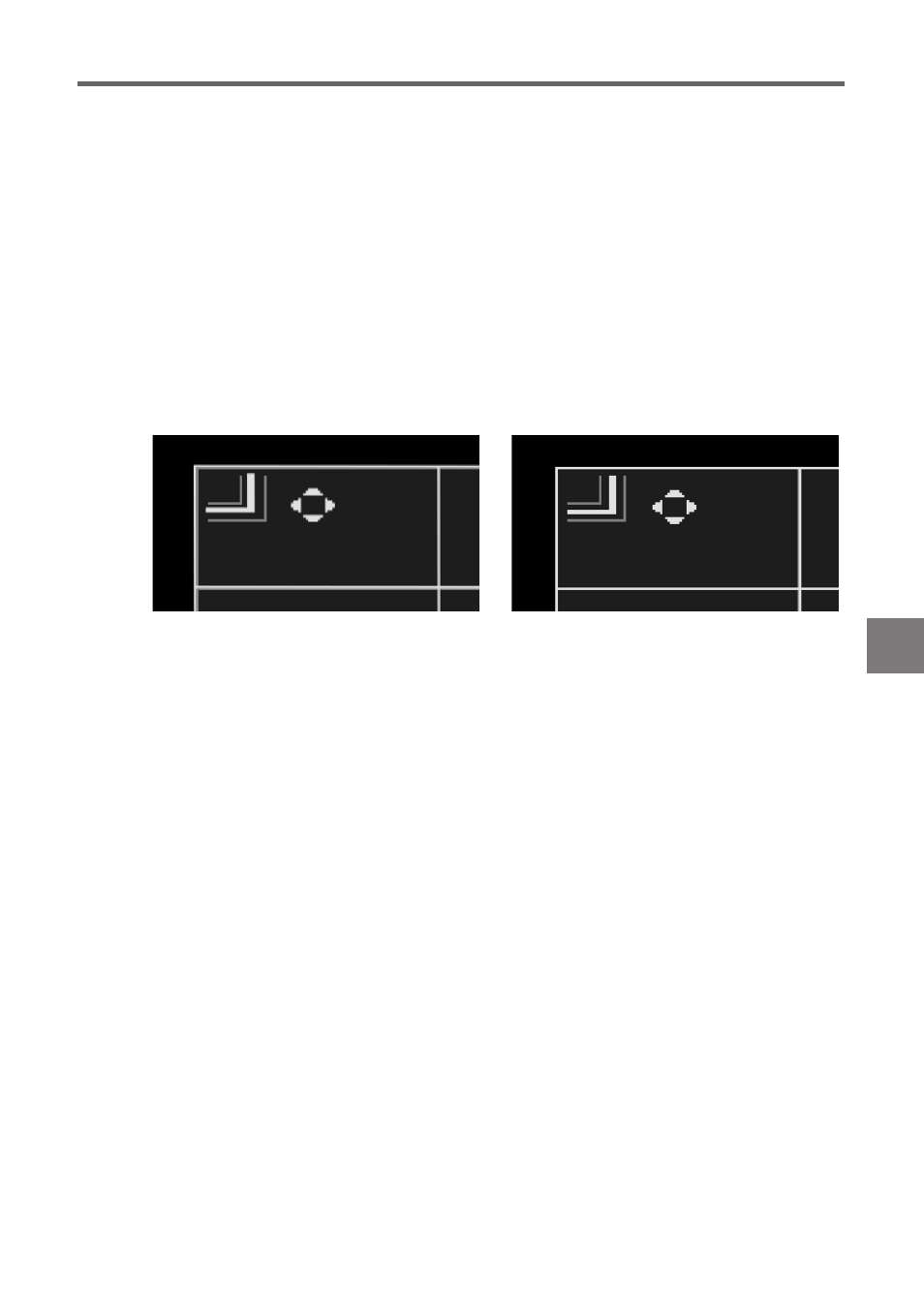

Неправильное положение
Правильное положение
