R-17
Подготовка
12.
На пульте ДУ нажмите клавишу [BLANK].
z
На экране снова появится изображение от проектора B, то есть будут проецироваться
регулировочные шаблоны проектора A и проектора B.
13.
Выполните указанные ниже шаги, чтобы как можно точнее совместить
регулировочный шаблон проектора B с регулировочным шаблоном проектора A.
14.
После получения требуемого результата регулировки нажмите на пульте ДУ
клавишу [ESC].
z
Регулировочные шаблоны проектора A и проектора B исчезнут, и спроецируется меню
«Измен. формы изображ.».
15.
После этого выполните процедуру, описанную в разделе «Изменение формы
изображения в соответствии с характеристиками экрана» (стр. R-18).
Bнимание!
Bнимание!
Bнимание!
z
С этого момента, выполняя процедуры регулировки, не изменяйте положение
проектора(ов) или экрана, масштаб проецирования и настройку фокуса. В случае
изменения любой из этих настроек вернитесь к шагу 2 процедуры и снова выполните
последующие шаги.
Регулировка положения проектора (при использовании одного проектора)
1.
Если вы отключили питание после окончания процедуры, описанной в разделе
«Настройка начальных параметров блока управления» (стр. R-14), включите
питание блока управления.
2.
Отрегулируйте положение и размер изображения от проектора таким образом,
чтобы оно немного перекрывало края целевого экрана.
3.
На пульте ДУ нажмите клавишу [CORRECT].
4.
Откроется меню «Измен. формы изображ.». Выберите в нем «Регулировка
положения изображения» и затем нажмите клавишу [ENTER].
z
Должен отобразиться регулировочный шаблон.
z
При необходимости отрегулируйте фокус шаблона.
5.
Наблюдая за регулировочным шаблоном, выполните регулировку в
соответствии с описанной ниже процедурой.
z
Отрегулируйте горизонтальную линию перекрестия в
центре регулировочного шаблона таким образом, чтобы
она установилась горизонтально.

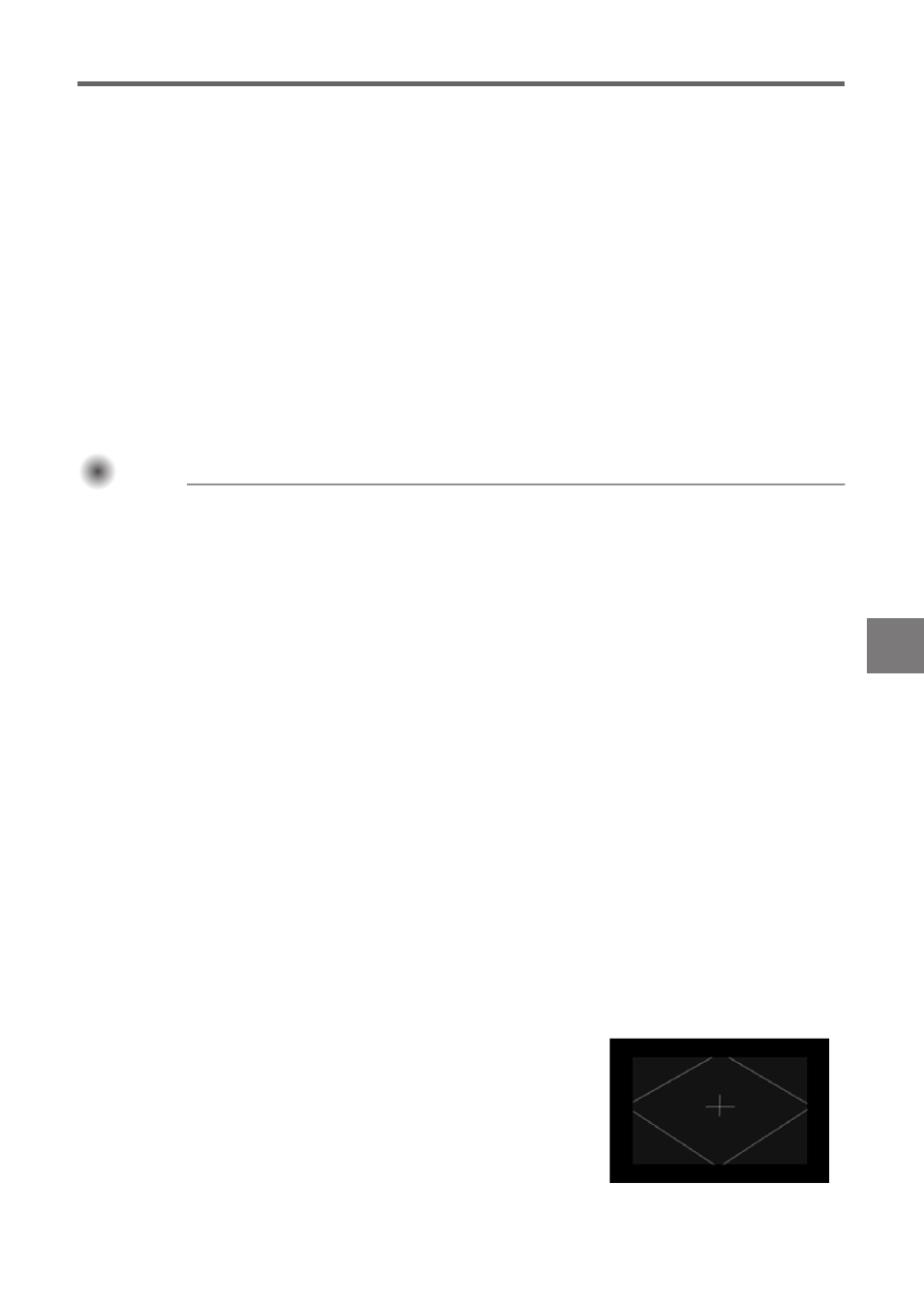

z
Перекрестия регулировочного шаблона должны быть в
центре целевого экрана, а внешняя граница
регулировочного шаблона должна слегка перекрывать
границы целевой области проецирования, как показано на
рисунке.
Выполните регулировки, указанные на шаге 2 этой процедуры.
(1) Отрегулируйте вертикальный наклон проектора B.
(2) Отрегулируйте размер изображения от проектора B.
Выполните следующие действия.
(1) Отрегулируйте положение и ориентацию проектора.
(2) Отрегулируйте размер изображения от проектора.
