Подготовка
R-20
(1) В меню «Измен. формы изображ.» выберите «Угловая коррекция» и затем нажмите
клавишу [ENTER].
z

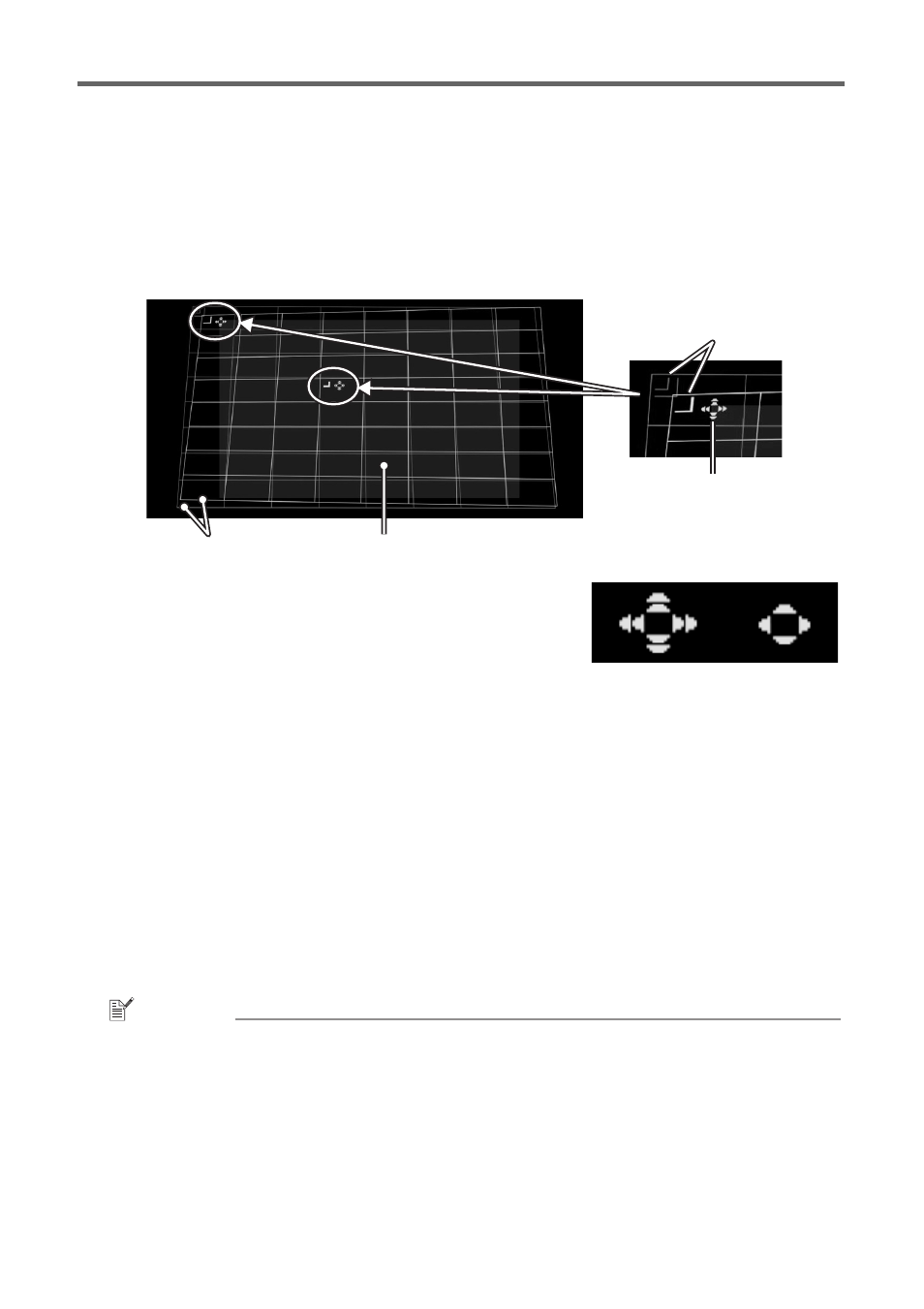

Как показано ниже на иллюстрациях, проектор A и проектор B проецируют сетки и
метки положения. Желтые сетка и метка – это изображение от проектора A, а голубые
сетка и метка – изображение от проектора B.
z
В верхнем левом углу желтой сетки и несколько выше и слева от центра сетки
отображаются также курсоры изменения формы. Это означает, что для регулировки
выбрана сетка проектора A. Выполните необходимые операции изменения формы для
выравнивания изображения от проектора A.
(2) С помощью клавиш [S], [T], [W] и [X] переместите
верхний левый угол сетки таким образом, чтобы он
совместился с верхним левым углом целевого экрана.
z
Нажимая кнопку [CORRECT], можно переключать
скорость перемещения сетки. Текущая настройка
скорости курсора обозначается формой курсора, как
показано на иллюстрации.
z
Нажимая клавишу [BLANK], можно отображать и
скрывать изображение от проектора B.
(3) Установив в нужное место верхний левый угол изображения от проектора A, нажмите
клавишу [POSITION].
z
Курсоры изменения формы начнут мигать; это означает, что режим перемещения
курсоров в другое место включен.
(4) С помощью клавиши [X] переместите мигающий курсор изменения формы в верхний
правый угол изображения от проектора A и затем нажмите клавишу [CORRECT].
z
Мигание курсора прекратится; это означает, что теперь можно переместить верхний
правый угол сетки.
(5) С помощью клавиш [S], [T], [W] и [X] переместите верхний правый угол сетки таким
образом, чтобы он совместился с верхним правым углом целевого экрана.
(6) Повторите описанные выше шаги с (3) по (5) для выравнивания нижнего правого и
нижнего левого углов.
Примечание
z
Когда проецируется изображение из входного источника, следующие клавиши
отключаются: [S], [T], [W], [X], [CORRECT], [POSITION]. Сведения о выборе проецируемого
изображения см. в разделе «Изменение вида проецируемого изображения при изменении
формы изображения (клавиша [IMAGE])» (стр. R-18).
(7) После достижения необходимого выравнивания изображения от проектора A нажмите
клавишу [A
⇔B].
z
Желтые курсоры изменения формы изображения от проектора A исчезнут, и их
заменят голубые курсоры изменения формы изображения от проектора B.
Курсоры изменения формы
Метки положения
Сетка
Целевой экран
Быстрое
перемещение
Медленное
перемещение
