Подготовка
R-16
6.
При необходимости с включенным проецированием изображений от проектора
A и проектора B повторите шаги с 3 по 5, чтобы уменьшить до минимума
разницу формы изображений от проектора A и проектора B.
Регулировка 2: тонкая регулировка с помощью регулировочного шаблона
7.
На пульте ДУ нажмите клавишу [CORRECT].
8.
Откроется меню «Измен. формы изображ.». Выберите в нем «Регулировка
положения изображения» и затем нажмите клавишу [ENTER].
z
Будут спроецированы два регулировочных шаблона: желтый для проектора A и голубой для
проектора B.
z
При необходимости отрегулируйте фокус шаблонов.
9.
При регулировке проектора A и затем проектора B наблюдайте за
регулировочными шаблонами. Старайтесь достичь описанных ниже
характеристик.
z
Отрегулируйте горизонтальные линии перекрестий в центре регулировочного шаблона
таким образом, чтобы они установились горизонтально (без наклона влево или вправо).
z
Отрегулируйте вертикальные линии перекрестий в центре регулировочного шаблона таким
образом, чтобы они находились в центре экрана.
10.
На пульте ДУ нажмите клавишу [BLANK].
z
Регулировочный шаблон проектора B исчезнет, и останется только регулировочный шаблон
проектора A.
11.
Наблюдая за регулировочным шаблоном проектора A, выполните описанные
ниже регулировки по вертикали.
3

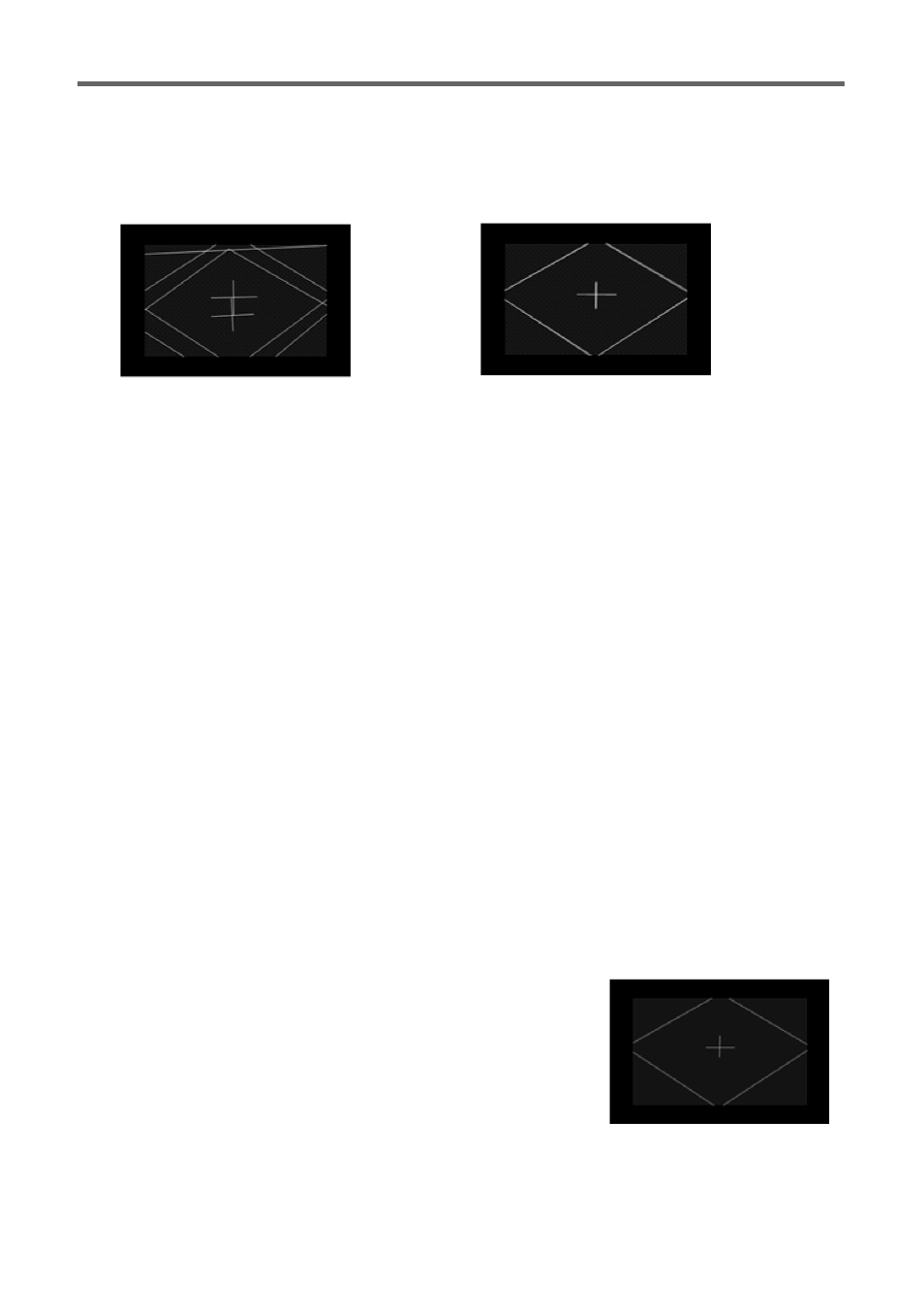

До регулировки
После регулировки
Выполните следующие действия.
Проектор A : Выполните процедуру шага 3 для тонкой регулировки с помощью
регулировочного шаблона проектора A.
Проектор B : Выполните процедуру шага 5 для тонкой регулировки с помощью
регулировочного шаблона проектора B.
(1) Отрегулируйте вертикальный наклон проектора A.
(2) Отрегулируйте размер изображения от проектора A.
Перекрестия регулировочного шаблона должны быть в
центре целевого экрана, а внешняя граница
регулировочного шаблона должна слегка перекрывать
границы целевой области проецирования, как показано на
рисунке.
