Подготовка
R-18
6.
После получения требуемого результата регулировки нажмите на пульте ДУ
клавишу [ESC].
z Регулировочный шаблон исчезнет, и спроецируется меню «Измен. формы изображ.».
7.
После этого выполните процедуру, описанную в разделе «Изменение формы
изображения в соответствии с характеристиками экрана» (стр. R-18).
Bнимание! Bнимание! Bнимание!
z С этого момента, выполняя процедуры регулировки, не изменяйте положение
проектора(ов) или экрана, масштаб проецирования и настройку фокуса. В случае
изменения любой из этих настроек вернитесь к шагу 2 процедуры и снова выполните
последующие шаги.
Это завершающий этап процесса регулировки. Здесь выполняются регулировки, которые
формируют проецируемые изображения в соответствии со свойствами экрана для получения
изображения без искажений.
Виды изменения формы изображения
Изменение формы проецируемого изображения позволяет корректировать трапецеидальное
искажение, возникающее в зависимости от положения экрана и проекторов, и искажение
изображения, вызванное неровностью поверхности проецирования. Можно выбрать один из
описанных ниже методов изменения формы изображения.
Изменение вида проецируемого изображения при изменении формы
изображения (клавиша [IMAGE])
Во время изменения формы проецируемого изображения можно воспользоваться клавишей [IMAGE]
для циклического переключения проецируемого изображения между сеткой и входным изображением.
Изменение формы изображения в соответствии с
характеристиками экрана
Плоский : Этот вид изменения формы изображения используется главным образом для
исправления трапецеидального искажения, которое возникает при
проецировании на плоскую поверхность.
Цилиндрический : Этот вид изменения формы лучше всего подходит для исправления
искажения, которое возникает при проецировании на цилиндрические колонны
и другие изогнутые поверхности. Возможны два варианта цилиндрического
изменения формы. Вариант Цилиндрический 1 используется для
вертикальных цилиндрических поверхностей, в то время как Цилиндрический
2 – для горизонтальных цилиндрических поверхностей.
Произвольный : При использовании этого вида изменения формы на экране проецирования
отображается сетка 9 × 9 ячеек. Перемещая пересечения линий сетки (до 81
точки) вверх, вниз, влево или вправо, можно изменять форму изображения.
Этот вид изменения формы используется при проецировании на поверхность,
которая имеет плавные неровности.

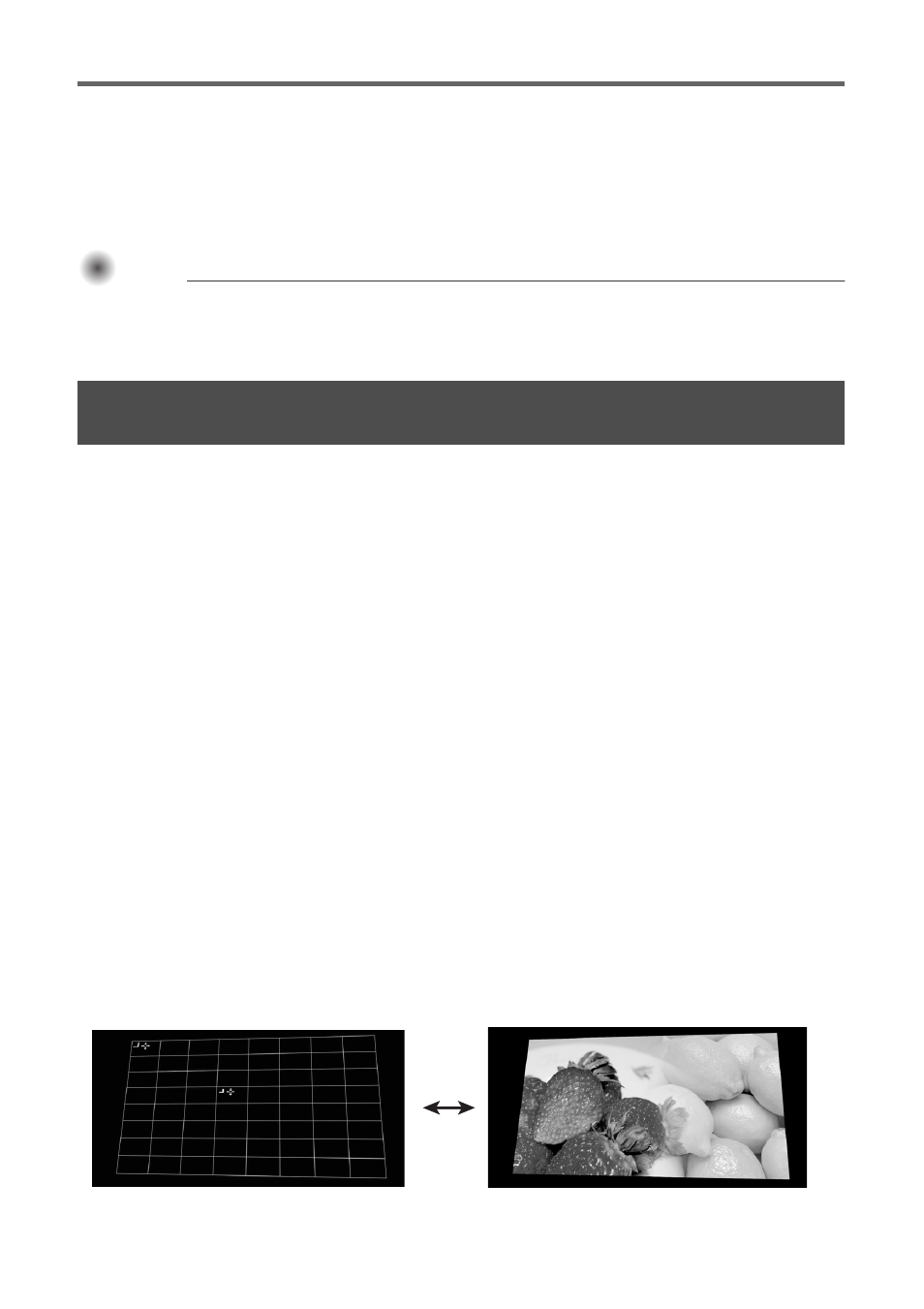

Сетка Входное изображение
