Циклы измерительных щупов: автоматический контроль заготовки
17.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (Цикл 431, DIN/ISO: G431)
17
548
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
17.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (Цикл 431,
DIN/ISO: G431)
Ход цикла

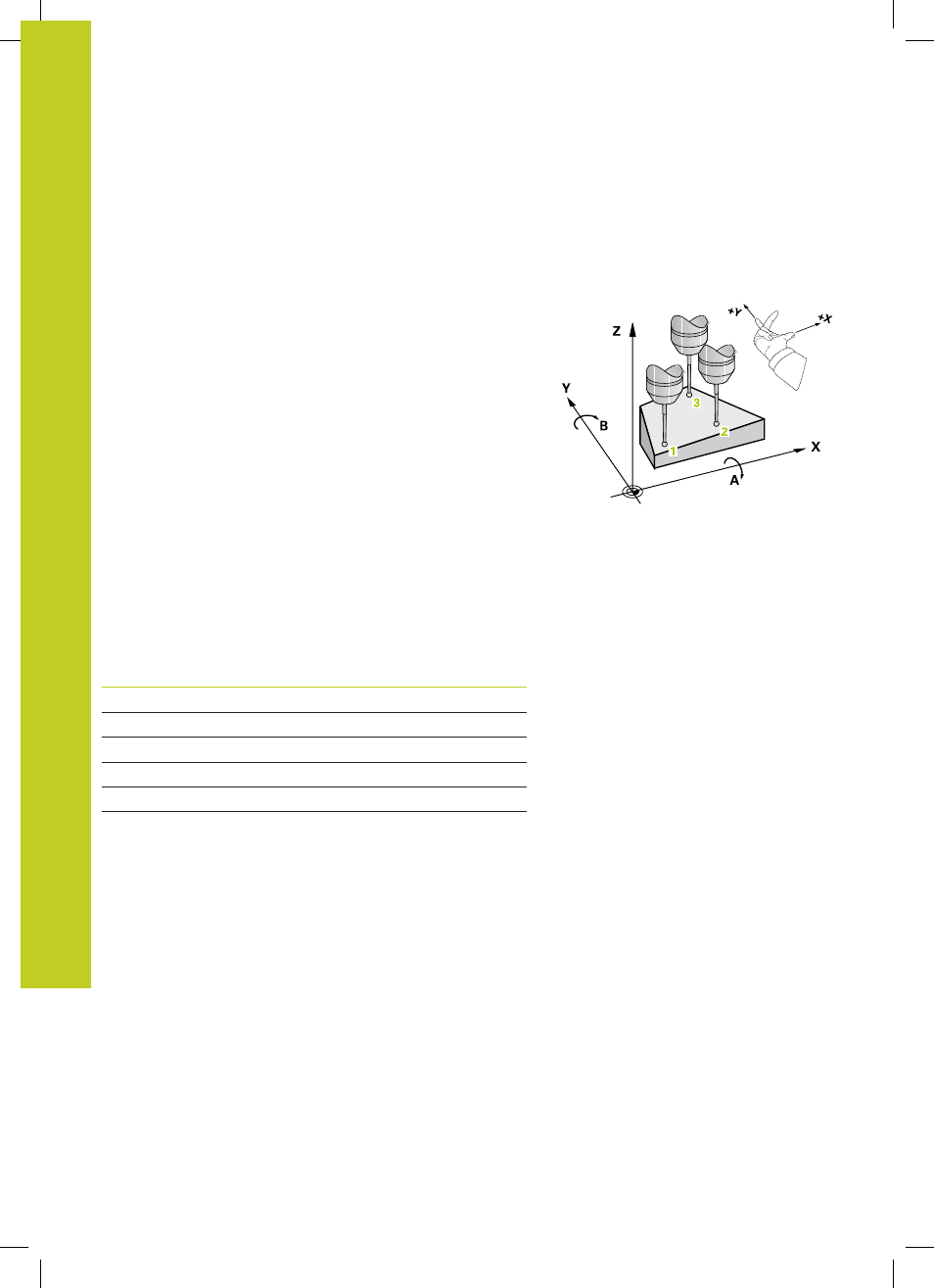

Цикл измерительного щупа 431 определяет угол плоскости
путем измерения трех точек и сохраняет эти значения в
системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри "Отработка циклов
измерительного щупа", Стр. 424) к запрограммированной
точке измерения
1
и измеряет там первую точку плоскости.
При этом ЧПУ отводит измерительный щуп на безопасное
расстояние в направлении, противоположном заданному
направлению перемещения
2 Затем зонд перемещается на безопасную высоту, затем на
плоскости обработки к точке зондирования
2
и измеряет там
факт-значение второй точки плоскости
3 Затем зонд перемещается на безопасную высоту, затем на
плоскости обработки к точке зондирования
3
и измеряет там
факт-значение второй точки плоскости
4 УЧПУ позиционирует зонд обратно на безопасную высоту
и сохраняет установленные значения в следующих
параметрах Q:
Номер параметра
Значение
Q158
Угол проекции оси A
Q159
Угол проекции оси B
Q170
Пространственный угол A
Q171
Пространственный угол B
Q172
Пространственный угол C
от Q173 до Q175
Измеренные значения по оси
измерительного щупа (с первого по
третье измерение)
