Циклы обработки: фрезерование карманов / островов / канавок
5.2
ПРЯМОУГОЛЬНЫЙ КАРМАН (Zyklus 251, DIN/ISO: G251)
5
146
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
Глубина врезания
Q202 (в инкрементах):
величина, на которую инструмент каждый раз
производит врезание; введите значение больше
0. Диапазон ввода: от 0 до 99999,9999
Припуск на чистовую обработку на глубине
Q369 (в инкрементах): припуск на чистовую
обработку глубины. Диапазон ввода: от 0 до
99999,9999
Подача врезания на глубину
Q206: скорость
движения инструмента при врезании на глубину
в мм/мин. Диапазон ввода от 0 до 99999,999,
либо через FAUTO, FU, FZ
Врезание при чистовой обработке
Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода: от 0 до 99999,9999

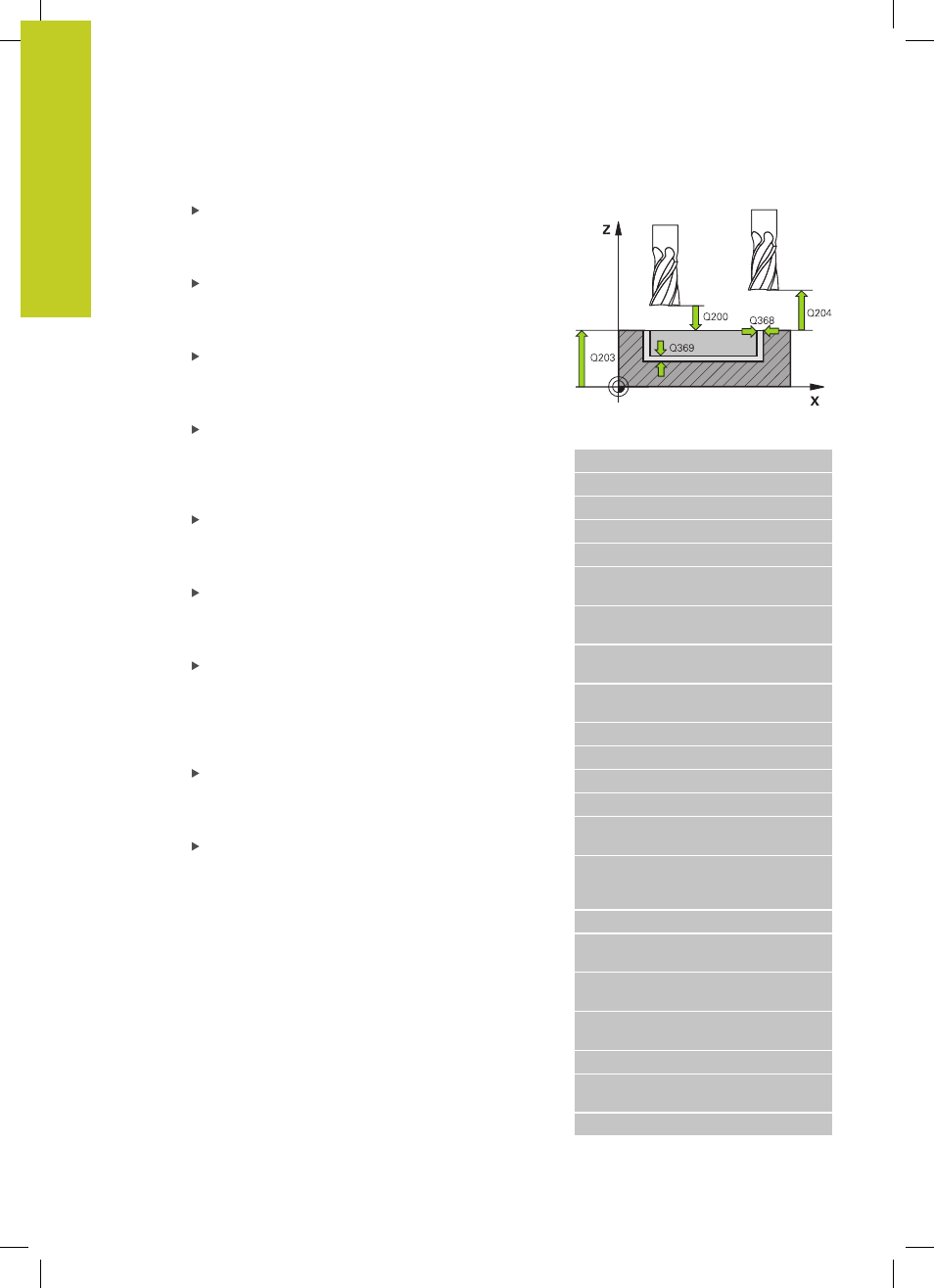

Безопасное расстояние
Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Коорд. поверхности заготовки
Q203
(абсолютная): координата поверхности
заготовки. Диапазон ввода от -99999.9999 до
99999.9999
2-ое безопасное расстояние
Q204 (в
приращениях): координата по оси шпинделя, при
которой невозможно столкновение инструмента
и заготовки (зажимного приспособления).
Диапазон ввода от 0 до 99999,9999 или через
PREDEF
Коэффициент перекрытия траектории
Q370:
Q370 x радиус инструмента дает врезание со
стороны k. Диапазон ввода от 0,1 до 1.414 или
через PREDEF
Стратегия погружения
Q366: Вид стратегии
погружения:
0
: перпендикулярное погружение Независимо
от определенного в таблице инструментов
угла врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
1
: винтообразное погружение. В таблице
инструментов угол врезания ANGLE для
активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ
выдаст сообщение об ошибке
2
: маятниковое
погружение. В таблице инструментов угол
врезания ANGLE для активного инструмента
должен быть задан неравным 0. В противном
случае ЧПУ выдаст сообщение об ошибке.
Длина маятникового движения зависит от угла
врезания, в качестве минимального значения
ЧПУ использует двойной диаметр инструмента
Кадры УП
8 CYCL DEF 251 ПРЯМОУГ. КАРМАН
Q215=0
;ОБЬЁМ ОБРАБОТКИ
Q218=80
;ДЛИНА 1 СТОРОНЫ
Q219=60
;ДЛИНА 2 СТОРОНЫ
Q220=5
;РАДИУС УГЛА
Q368=0.2
;ПРИПУСК НА
СТОРОНЕ
Q224=+0
;ПОЛОЖЕНИЕ
ВРАЩЕНИЯ
Q367=0
;ПОЛОЖЕНИЕ
КАРМАНА
Q207=500
;ПОДАЧА
ФРЕЗЕРОВАНИЯ
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20
;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1
;ПРИПУСК НА ГЛУБИНЕ
Q206=150
;ПОДАЧА ВРЕЗКИ НА
ГЛУБИНУ
Q338=5
;СОСТОЯНИЕ
ЧИСТОВОЙ
ОБРАБОТКИ
Q200=2
;БЕЗОП. РАССТ.
Q203=+0
;КООРДИНАТНАЯ
ПЛОСКОСТЬ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТ.
Q370=1
;НАЛОЖЕНИЕ
ТРАЕКТОРИИ
Q366=1
;ПОГРУЖЕНИЕ
Q385=500
;ПОДАЧА ЧИСТОВАЯ
ОБРАБОТКА
9 L X+50 Y+50 R0 FMAX M3 M99
