Учитывайте при программировании!
Внимание опасность столкновения!
Если Вы устанавливаете опорную точку при
помощи цикла измерительного щупа (Q303 = 0)
и дополнительно используете измерение по оси
(Q381 = 1), то допускается пропуск активации
преобразования координат
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
ЧПУ измеряет первую прямую всегда в
направлении вспомогательной оси плоскости
обработки.
С помощью положения точек измерения
1
и
3

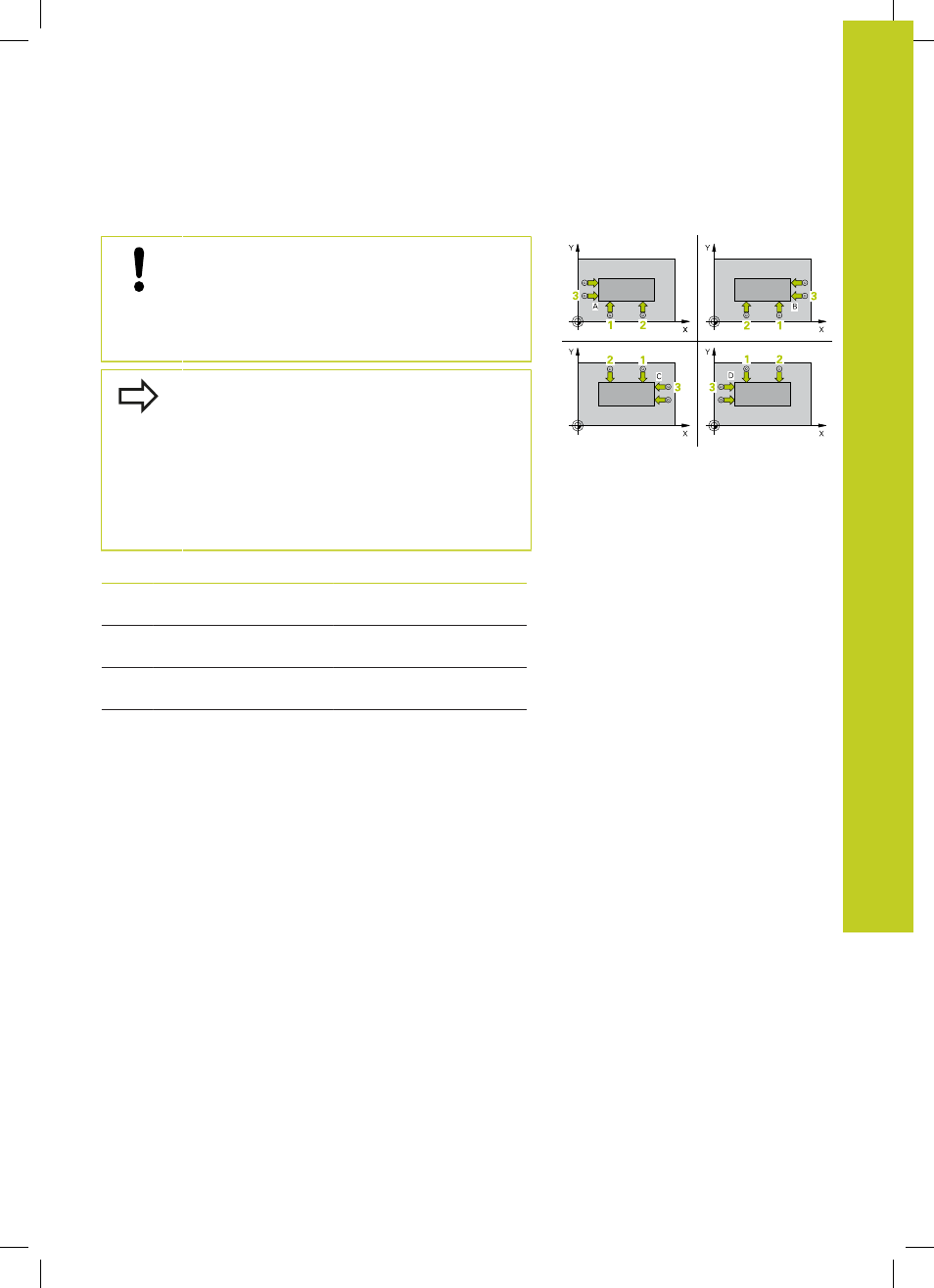

задайте угол, под которым ЧПУ установит точку
привязки (см. рис. справа в центре и таблицу).
Угол Координата X
Координата Y
A
Точка
1
больше
точки
3
Точка
1
меньше точки
3
B
Точка
1
меньше
точки
3
Точка
1
меньше точки
3
C
Точка
1
меньше
точки
3
Точка
1
больше точки
3
D
Точка
1
больше
точки
3
Точка
1
больше точки
3
