Циклы: Вращение
13.18 ПРОРЕЗНОЕ ВЫТАЧИВАНИЕ РАДИАЛЬНО КОНТУРУ
(Цикл 840, DIN/ISO: G840)
13
370
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
Параметры цикла
Объем обработки Q215: Установить объем
обработки:
0 : черновая и чистовая обработка
1 : только черновая обработка
2 : только чистовая обработка на чистовой
размер
3 : только чистовая обработка на припуск
Безопасное расстояние Q460: зарезервировано,
в данное время функции не имеет
Подача черновой обработки
Q478: Скорость
подачи при черновой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Припуск на диаметр
Q483 (в приращениях):
Припуск на диаметр на определенном контуре
Припуск по Z
Q484 (в приращениях): Припуск на
заданный контур в аксиальном направлении
Подача чистовой обработки
Q505: скорость
подачи при чистовой обработке. Если вы
запрограммировали M136, то система ЧПУ
интерпретирует подачу в миллиметрах на
оборот, без M136 в миллиметрах в минуту.
Ограничение разреза
Q479: Активировать
ограничение разреза:
0 : нет активного ограничения разреза
1 : Ограничение разреза (Q480/Q482)
Предельное значение диаметра Q480: значение
по X для ограничения контура (данные диаметра)
Предельная величина Z
Q482: Значение Z для
ограничения контура
Максимальная глубина резания
Q463:
максимальная подача на врезание (данные
радиуса) в радиальном направлении. Подача
распределяется равномерно, чтобы не
оставалось следов от шлифования.
Направление обработки
Q507: Направление
снятия стружки:
0 :двунаправленное (в оба направления)
1 : однонаправленное (в направлении контура)
Ширина сдвига Q508: Сокращение длины
разреза. Остаток материала в конце
предварительного прорезания срезается с
помощью хода прорезания. ЧПУ ограничивает
при необходимости запрограммированную
ширину сдвига.

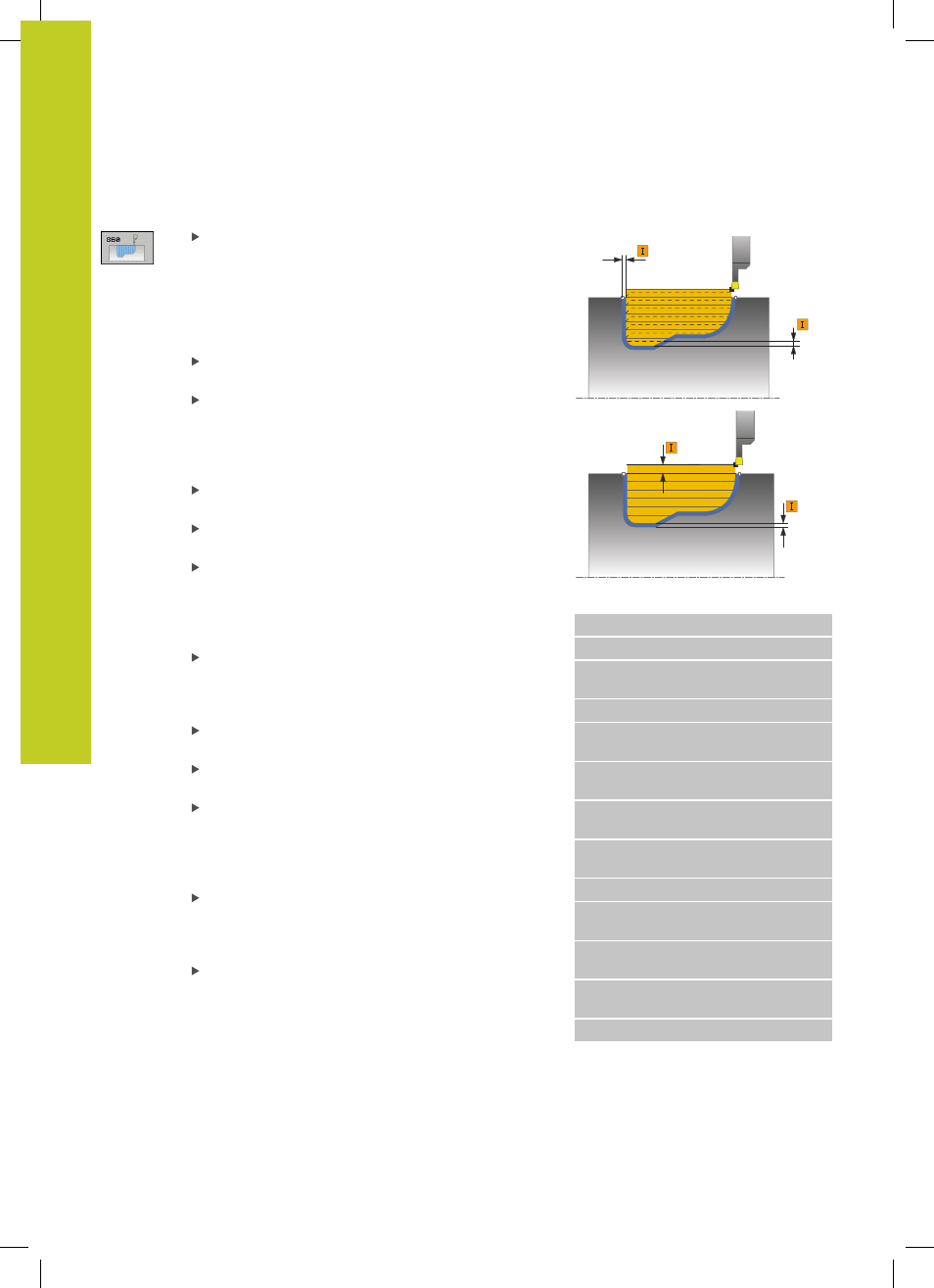

Q460
Q484
Ø Q483
Q463
Кадры УП
9 CYCL DEF 14.0 ДАННЫЕ КОНТУРА
10 CYCL DEF 14.1 КОНТУРН.МЕТКА 2
11 CYCL DEF 840 ПРОРЕЗНОЕ
ТОЧЕНИЕ КОНТ. РАД.
Q215=+0
;ОБЬЁМ ОБРАБОТКИ
Q460=+2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q478=+0.3 ;ПОДАЧА ЧЕРН.
ОБРАБОТКИ
Q488=+0 ;ПОДАЧА ПРИ
ВРЕЗАНИИ
Q483=+0.4 ;ПРИПУСК НА
ДИАМЕТР
Q494=+0.2 ;ПРИПУСК ПО Z
Q505=+0.2 ;ПОДАЧИ ЧИСТ.
ОБРАБОТКИ
Q479=+0 ;ОГРАНИЧЕНИЕ
РАЗРЕЗА
Q480=+0 ;ПРЕД. ЗНАЧЕНИЕ
ДИАМЕТРА
Q482=+0 ;ПРЕД. ЗНАЧЕНИЕ Z
