Ручное управление и наладка
14.9 Установка точки привязки с помощью трехмерного
измерительного щупа (опция ПО #17 "Функции измерительных
щупов")
14
464
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
Определение угла между опорной осью угла и кромкой
заготовки
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
Угол разворота: запишите отображаемый
угол поворота, если впоследствии захотите
восстановить выполненный ранее разворот
плоскости обработки
Выполните разворот плоскости обработки по
стороне, используемой для сравнения смотри
"Компенсация наклонного положения заготовки
с помощью трехмерного измерительного щупа
(опция ПО "Функции измерительных щупов")",
Стр. 452
С помощью Softkey ОЩУПЫВАНИЕ ROT
выведите индикацию угла между опорной
осью угла и кромкой заготовки в качестве угла
разворота
Отмените разворот плоскости обработки
или восстановите первоначальный разворот
плоскости обработки
Назначьте для угла разворота записанное
значение

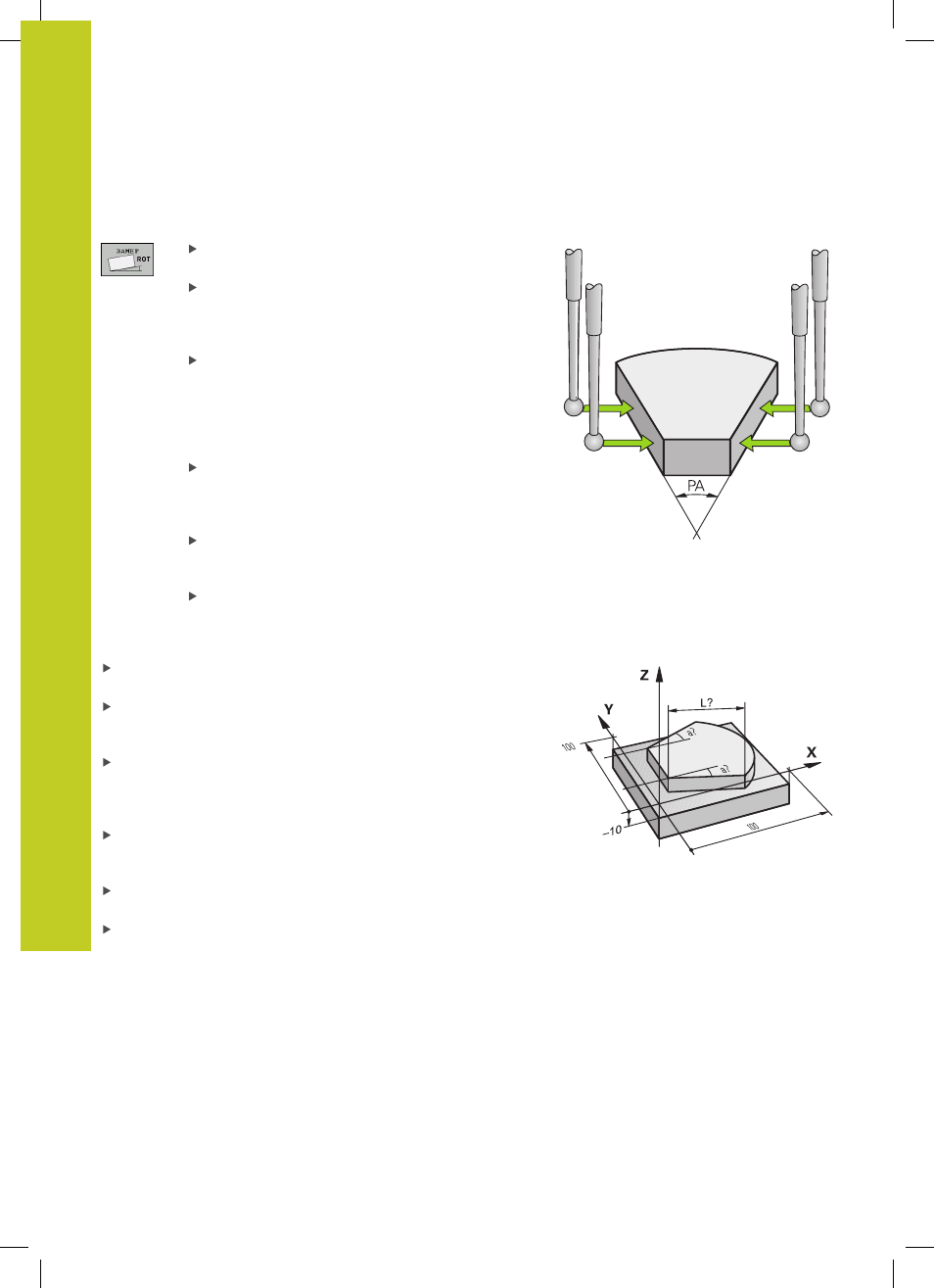

Определение угла между двумя кромками заготовки
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
Угол разворота: запишите указанный угол разворота, если
впоследствии захотите восстановить выполненный ранее
разворот плоскости обработки
Выполните разворот плоскости обработки для первой
стороны . смотри "Компенсация наклонного положения
заготовки с помощью трехмерного измерительного щупа
(опция ПО "Функции измерительных щупов")", Стр. 452
Ощупывание второй стороны производится как же, как при
развороте плоскости обработки, не задавайте для угла
разворота значение, равное 0!
С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА
между кромками заготовки как угол разворота
Отмените разворот плоскости обработки или восстановите
первоначальный разворот плоскости обработки: задайте
для угла разворота записанное значение
