Ручное управление и наладка
14.9 Установка точки привязки с помощью трехмерного
измерительного щупа (опция ПО #17 "Функции измерительных
щупов")
14
456
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
14.9
Установка точки привязки
с помощью трехмерного
измерительного щупа (опция ПО #17
"Функции измерительных щупов")
Обзор
Функции назначения координат точки привязки на выровненной
заготовке выбираются при помощи следующих клавиш Softkey:
Softkey
Функция
Страница
Назначение координат точки
привязки на произвольной оси
Установка угла в качестве точки
привязки
Установка центра окружности в
качестве точки привязки
Средняя ось в качестве точки
привязки
Установка средней оси в качестве
точки привязки

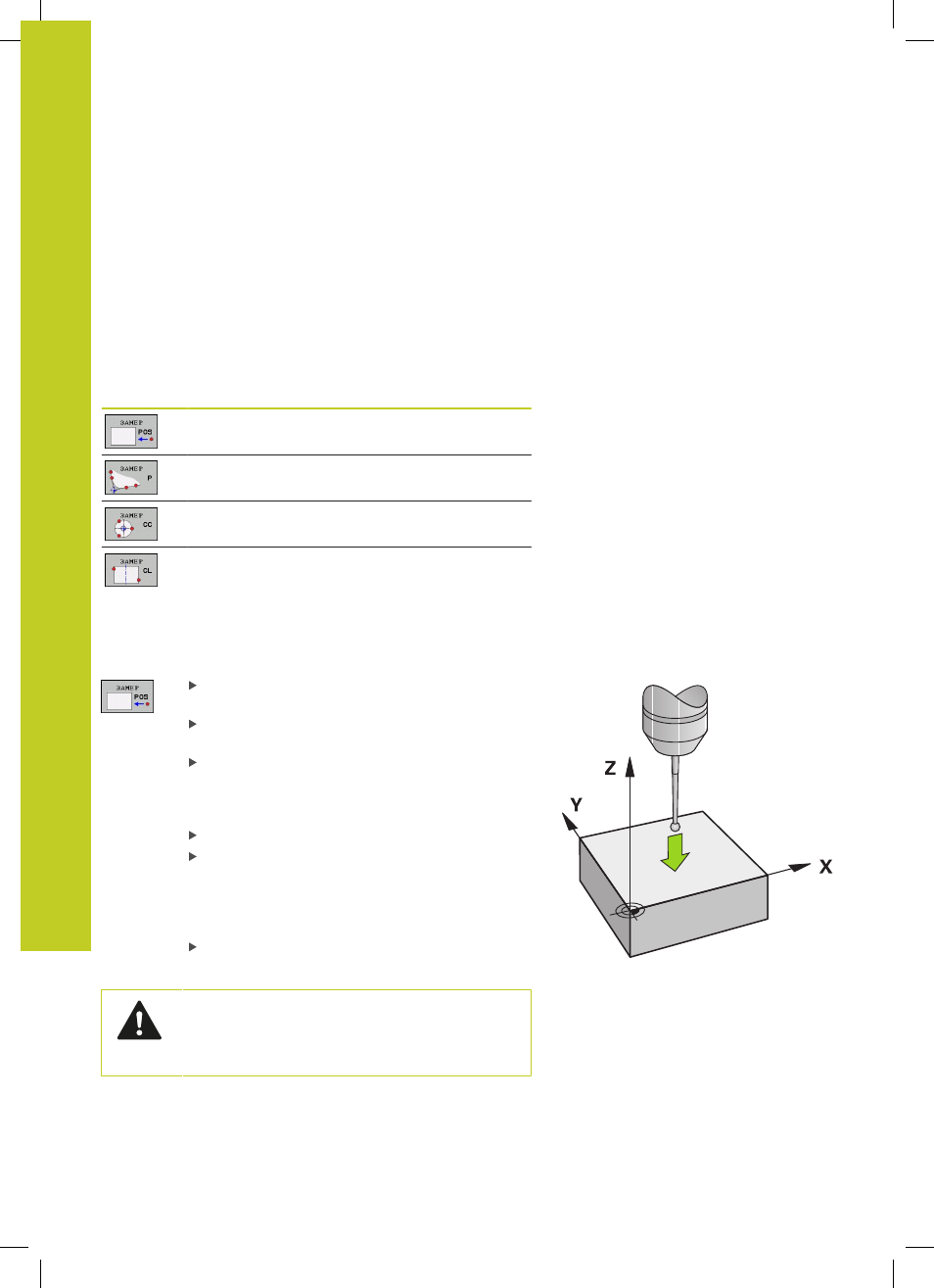

Установка точки привязки на произвольной оси
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
Установите измерительный щуп вблизи точки
ощупывания
Выберите направление ощупывания и
одновременно ось, для которой назначается
точка привязки, например, Z в направлении Z –
ощупывание: выберите с помощью Softkey
Ощупывание: нажмите внешнюю кнопку START
Точка привязки
: введите заданные
координаты, нажмите Softkey уст. точку
привязки
измерения из циклов измерительного щупа в
таблицу нулевых точек", Стр. 444
Завершение функции ощупывания: нажмите
Softkey END
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
