Установка точки привязки с помощью трехмерного
измерительного щупа (опция ПО #17 "Функции измерительных
щупов")
14.9
14
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
461
Установка точки привязки в точке пересечения нескольких
отверстий:
Предварительно установите измерительный
щуп приблизительно в центре отверстия
Должно быть автоматически выполнено
ощупывание отверстия: выбор с помощью
клавиши Softkey
Ощупывание: нажмите внешнюю кнопку
START. Щуп измеряет окружность
автоматически
Повторите операцию для остальных элементов
Завершите операцию ощупывания, перейдите в
меню оценки: нажмите Softkey ОЦЕНКА
Точка привязки
: введите обе координаты
центра окружности в окне меню, назначьте
при помощи Softkey уст. точки привязки
или запишите значения в таблицу (смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
нулевых точек", Стр. 444, или смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
предустановок", Стр. 445)
Завершите функцию ощупывания, нажав
клавишу Softkey КОНЕЦ

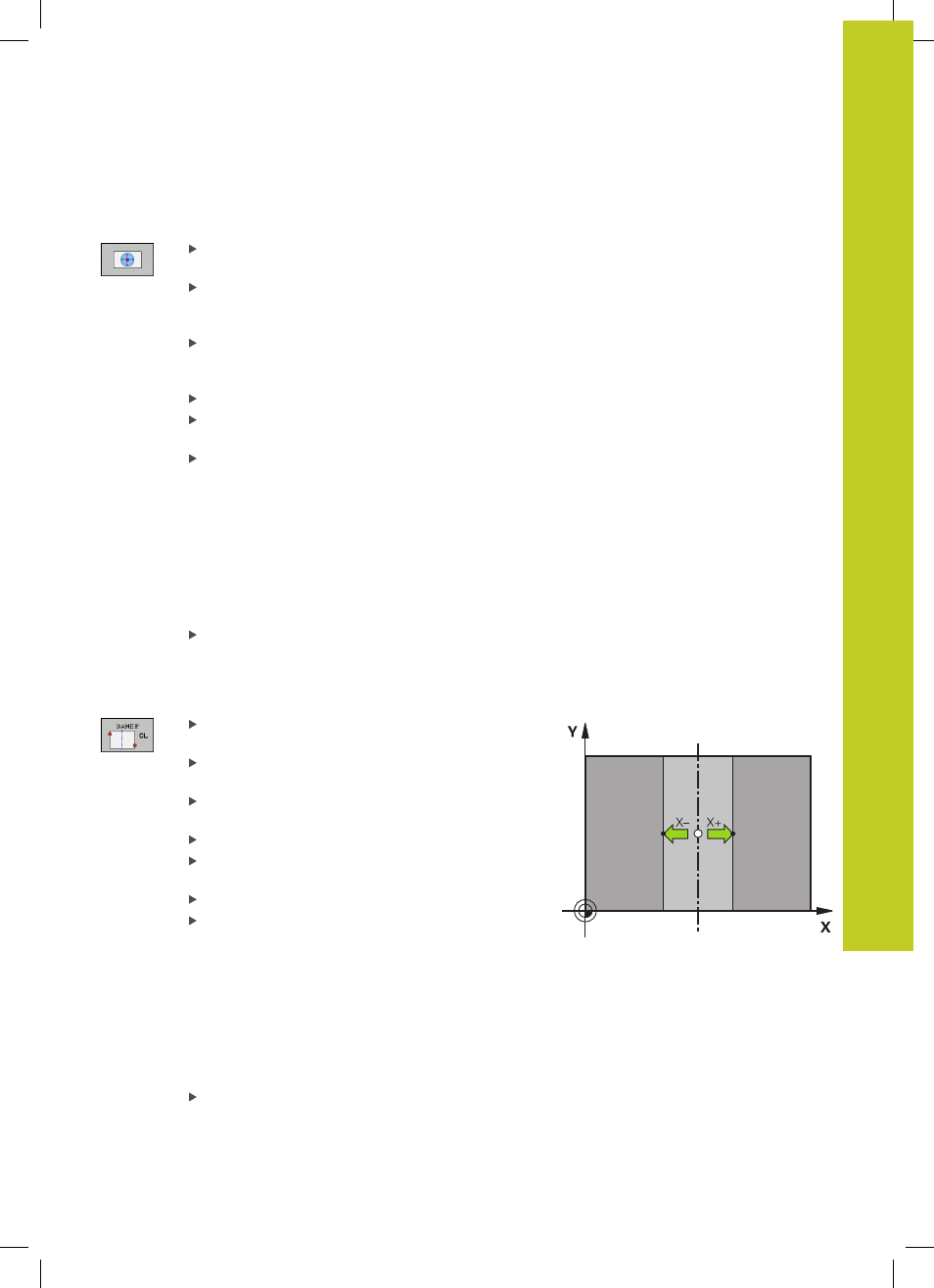

Средняя ось в качестве точки привязки
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ CL
Установите измерительный щуп вблизи первой
точки ощупывания
Выберите направление ощупывания с
помощью Softkey
Ощупывание: нажмите кнопку NC-Start
Установите измерительный щуп вблизи второй
точки ощупывания
Ощупывание: нажмите кнопку NC-Start
Точка привязки
: введите координату
точки привязки в окне меню, подтвердите
с помощью Softkey уст. точки привязки
или запишите значение в таблицу (смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
нулевых точек", Стр. 444, или смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
предустановок", Стр. 445.
Завершение функции ощупывания: нажмите
кнопку КОНЕЦ
