Ручное управление и наладка
14.9 Установка точки привязки с помощью трехмерного
измерительного щупа (опция ПО #17 "Функции измерительных
щупов")
14
462
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

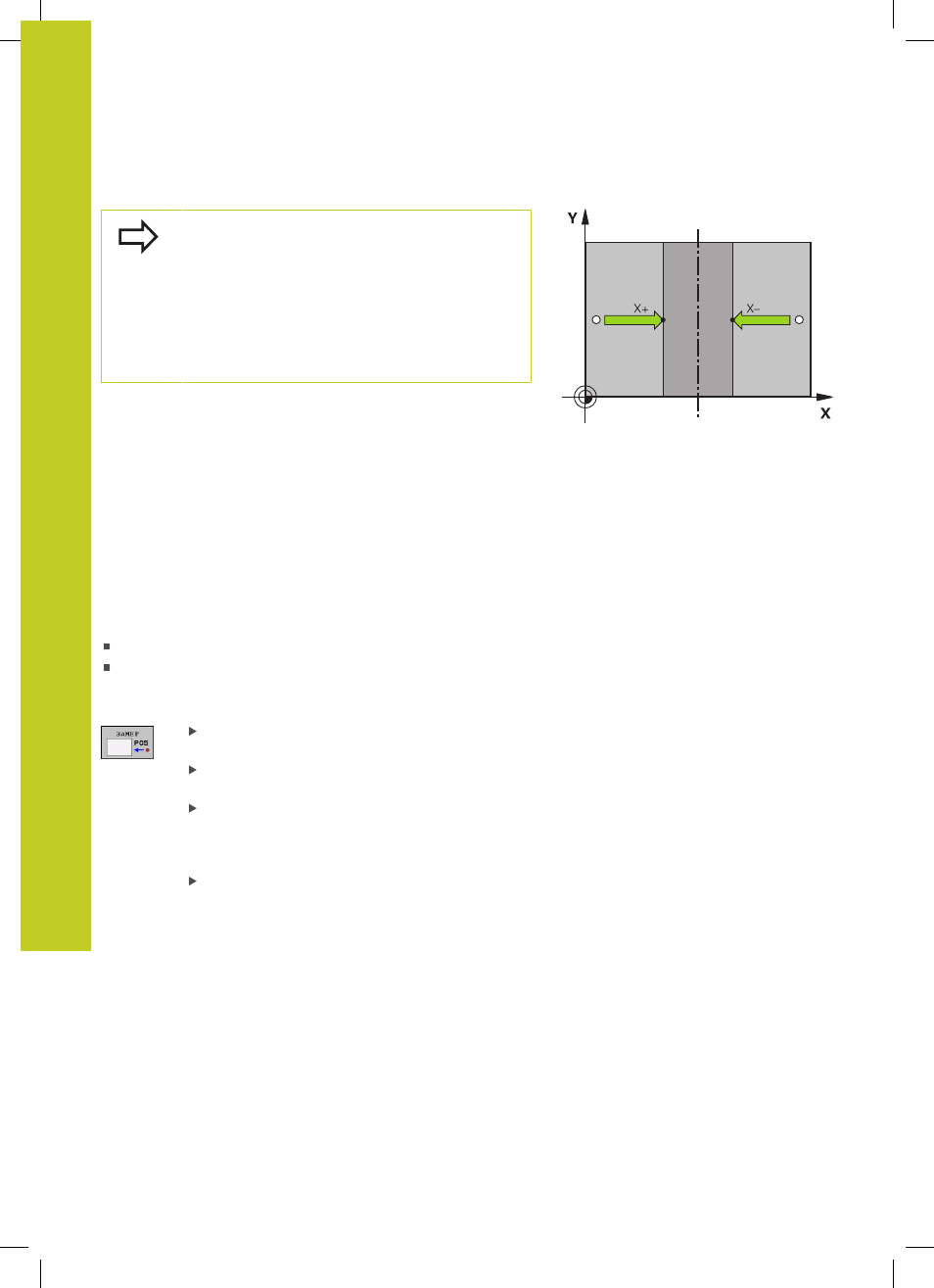

Когда вы определили вторую точку ощупывания,
вы можете в меню оценки изменить направление
средней оси. С помощью клавиш Softkey
можно выбрать, следует ли задать точку
привязки или нулевую точку на главной оси,
вспомогательной оси или оси инструмента. Это
может потребоваться, например, если вам нужно
сохранить полученную позицию на главной и
вспомогательной оси.
Измерение заготовок с помощью трехмерного
измерительного щупа
Измерительный щуп можно также использовать в режимах
работы Ручное управление и Эл. маховичок для выполнения
простых измерений на заготовке. Для более сложных задач
измерения предлагается множество программируемых
измерительных циклов (см. руководство пользователя "Циклы",
глава 16, "Автоматический контроль заготовок"). С помощью
трехмерного измерительного щупа оператор определяет:
координаты позиции и на их основе
размеры и углы заготовки
Определение координаты позиции на выровненной
заготовке
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
Установите измерительный щуп вблизи точки
ощупывания
Выберите направление ощупывания и
одновременно ось, к которой должна
относиться координата: выберите
соответствующую клавишу Softkey.
Запустите операцию ощупывания: нажмите
внешнюю кнопку START
Система ЧПУ отобразит координату точки ощупывания как
точку привязки.
Определение координат угловой точки на плоскости
обработки
Определение координат угловой точки: смотри "Угол в
качестве точки привязки ", Стр. 457. Система ЧПУ отображает
координаты угла, прошедшего ощупывание, как точку привязки.
