Программирование: инструменты
5.2
Данные инструмента
5
162
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 8/2014
5.2
Данные инструмента
Условия выполнения коррекции инструмента
Как правило, координаты движения по траектории в
соответствии с размерами заготовки, приведенными на
чертеже. Чтобы система ЧПУ могла рассчитать траекторию
центра инструмента и, следовательно, выполнить коррекцию
инструмента, нужно ввести длину и радиус каждого
применяемого инструмента.
Параметры инструментов можно вводить либо с помощью
функции G99 непосредственно в программе, либо
отдельно в таблице инструмента. При табличном вводе
параметров инструментов можно ознакомиться с прочими
соответствующими конкретному инструменту параметрами.
Система ЧПУ учитывает все введенные данные во время
выполнения программы обработки.
Номер и имя инструмента
Каждый инструмент обозначен номером от 0 до 32767. При
работе с таблицами инструментов можно дополнительно
присваивать инструментам названия. В названии инструмента
допускается не более 32 знаков.
Инструмент с номером 0 определен как нулевой инструмент
и имеет длину L=0 и радиус R=0. В таблицах инструментов
инструменту T0 также следует присвоить L=0 и R=0.

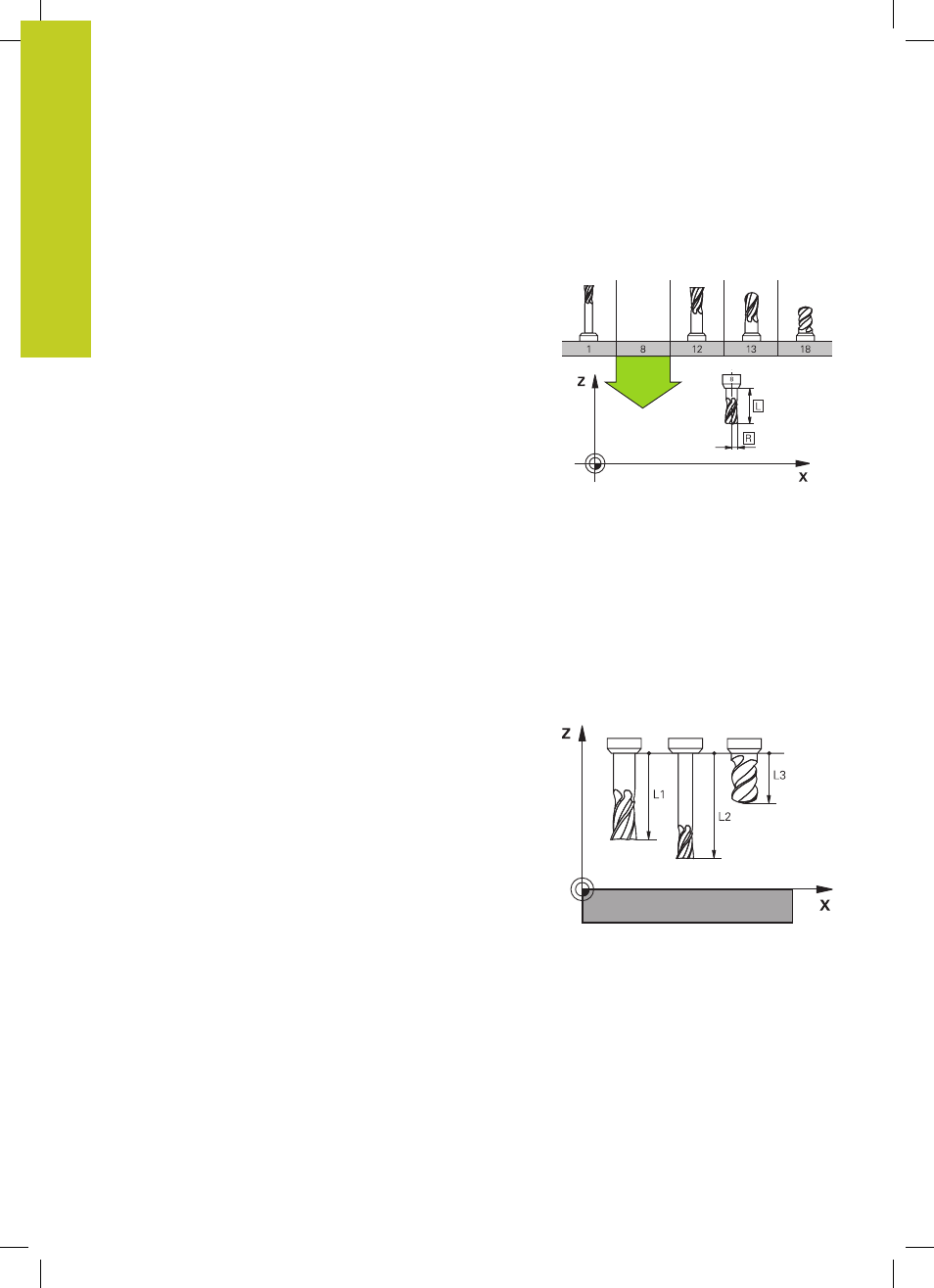

Длина инструмента L
Длину инструмента L в большинстве случаев следует
вводить в качестве абсолютной длины относительно точки
привязки инструмента. Системе ЧПУ необходима общая длина
инструмента для различных функций, связанных с многоосевой
обработкой.
Радиус инструмента R
Радиус инструмента R вводится напрямую.
