Ручное управление и наладка
14.5 Назначение точки привязки без использования трехмерного
измерительного щупа
14
438
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

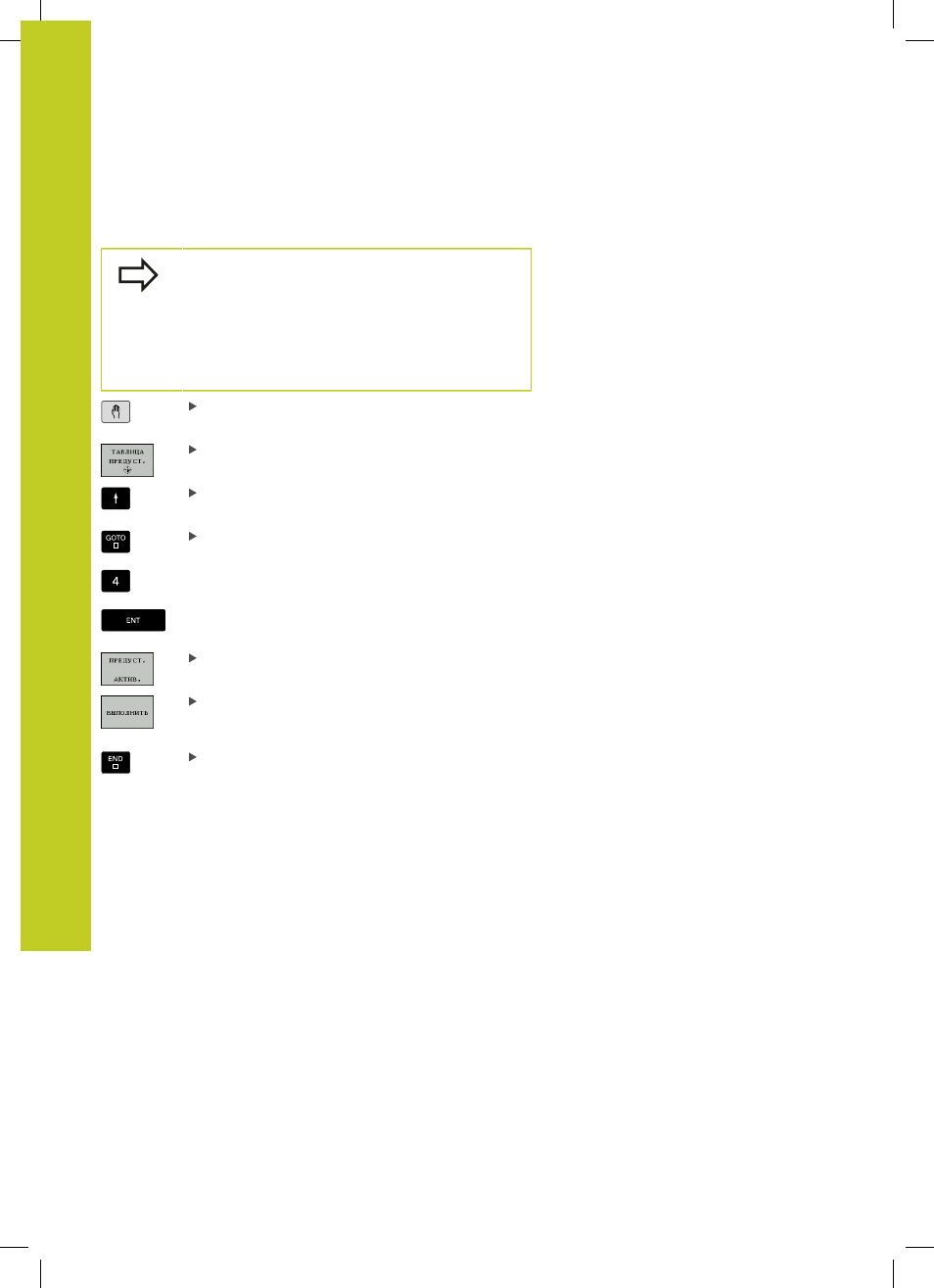

Активация точки привязки из таблицы предустановок в
режиме ручного управления
При активации точки привязки из таблицы
предустановок система ЧПУ выполняет сброс
активного смещения нулевой точки, зеркального
отображения, поворота и масштабирования.
Преобразование координат, программируемое
в цикле 19, "Наклон плоскости обработки", или в
PLANE-функции, остается активным.
Выберите режим работы Ручное управление
Обеспечьте индикацию таблицы предустановок
Выберите номер точки привязки, которую
следует активировать или
нажатием клавиши GOTO выберите номер
точки привязки, которую следует активировать,
подтвердите выбор кнопкой ENT
Активация точки привязки
Подтверждение активации точки привязки.
ЧПУ устанавливает индикацию и — если
определено — разворот плоскости обработки
Выход из таблицы предустановок
Активация точки привязки из таблицы предустановок в
NC-программе
Для активации точки привязки из таблицы предустановок во
время выполнения программы используется цикл 247. В цикле
247 следует определить только номер точки привязки, которую
нужно активировать (см. руководство пользователя "Циклы",
цикл 247 НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ).
