Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
206
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 8/2014

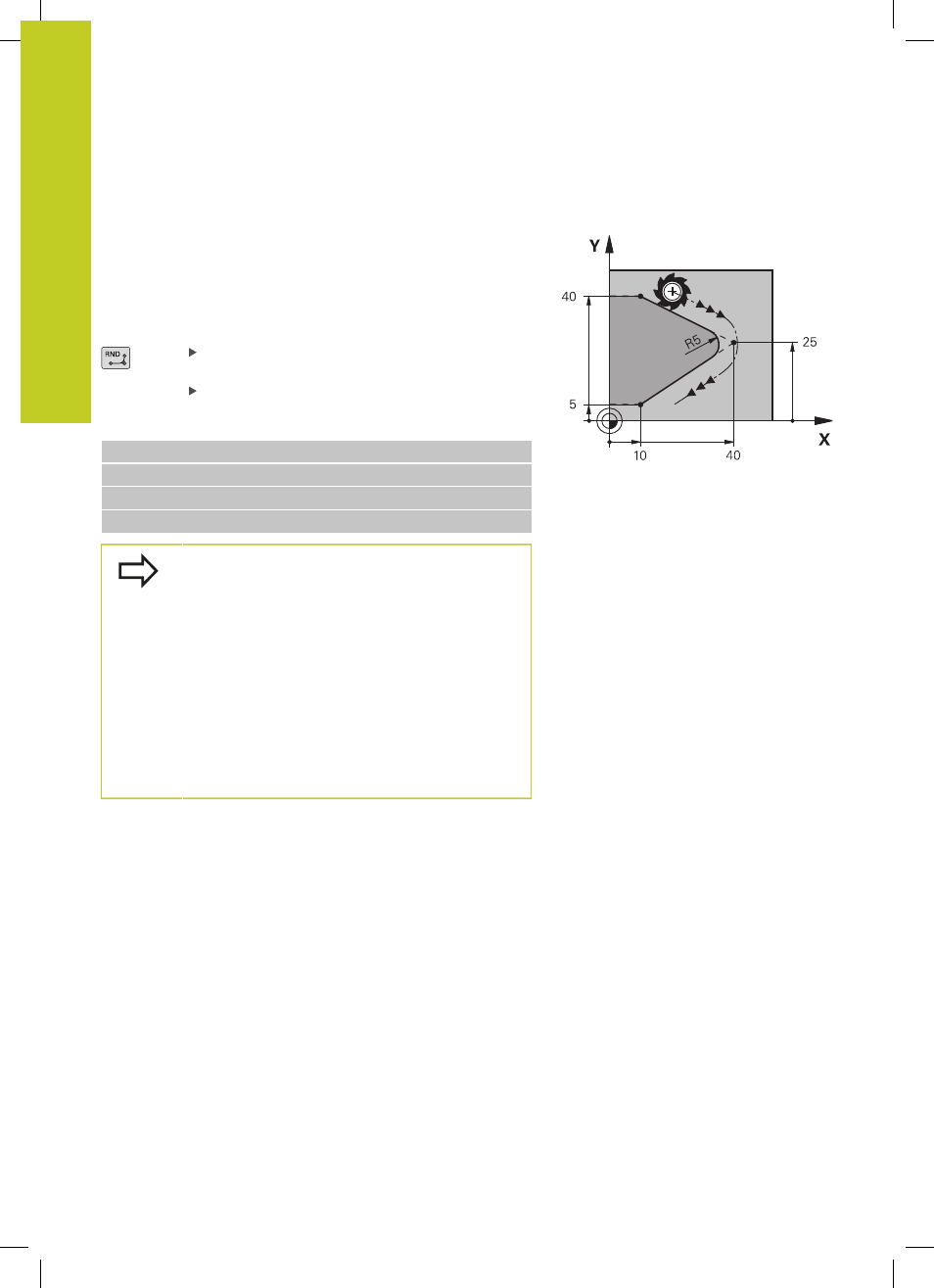

Скругление углов G25
Функция G25 скругляет углы контура.
Инструмент перемещается по круговой траектории, плавно
примыкающей как к предыдущему, так и к последующему
элементу контура.
Скругление должно выполняться при помощи вызванного в
данный момент инструмента.
Радиус скругления
: радиус дуги окружности,
если необходимо:
Подача F
(активна только в G25-кадре)
Примеры NC-кадров
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Предыдущий и последующий элемент контура
должны содержать обе координаты плоскости,
на которой производится скругление углов. Если
контур обрабатывается без поправки на радиус
инструмента, следует ввести обе координаты
плоскости обработки.
Подвод к угловой точке не выполняется.
Запрограммированная в G25-кадре подача
действительна только в данном G25-кадре. Затем
снова принимается подача, запрограммированная
перед G25-кадром.
G25
-кадр можно использовать для плавного
подвода к контуру
