Введение
2.4
Индикации
со
ст
о
я
ния

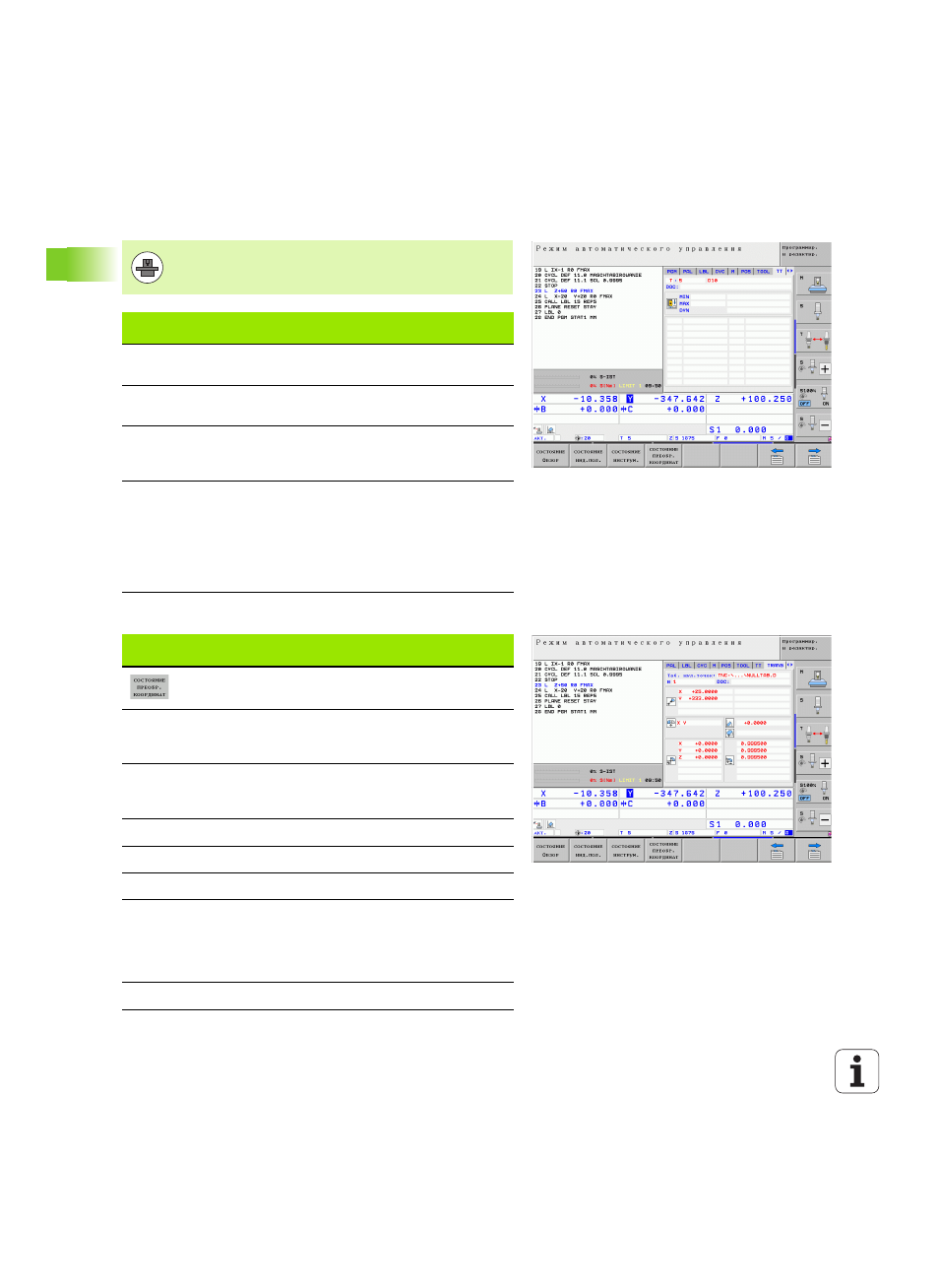

Измерение инструмента (закладка TT)
Преобразования координат (закладка TRANS)
ЧПУ отображает закладка ТТ только в том случае,
если эта функция активна на данном станке.
Клавиша
Softkey
Значение
Прямой выбор
невозможен
Номер инструмента, который измеряется
Индикация, измеряется ли радиус
инструмента или его длина
MIN- и MAX-значение измерения отдельных
режущих кромок и результат измерения с
вращающимся инструментом (DYN)
Номер режущей кромки инструмента с
соответствующим значением измерения.
Символ "звездочка" за значением измерения
указывает на то, что оно находится за
пределами допуска из таблицы
инструментов. Система ЧПУ отображает
измеренные значения максимум 24-х зубьев.
Клавиша
Softkey
Значение
Имя активной таблицы нулевых точек.
Активный номер нулевой точки (#),
комментарий из активной строки активного
номера нулевой точки (DOC) из цикла G53
Активное смещение нулевой точки (цикл
G54); ЧПУ отображает активное смещение
нулевой точки на осях (до 8 осей)
Зеркальное отражение оси (цикл G28)
Активный разворот плоскости обработки
Активный угол разворота (цикл G73)
Активный коэффициент масштабирования /
коэффициенты масштабирования (циклы
G72); ЧПУ отображает активный
коэффициент масштабирования в осях (до 6
осей)
Центр центрического растяжения
